PJ-12V15W

开架型电源

PJ 系列

PJ-12V15W

输出电压

12V

输出功率

15.6W

输出电流

1.3A

输入电压范围

85-264Vac

尺寸 (L x W x H)

87.5 x 50 x 22mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

重量

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

亮点与特色
  • 全球通用交流输入电压范围
  • 低涌入电流／低接地漏泄电流
  • 高转换效率
  • 符合谐波电流 IEC/EN 61000-3-2, Class A
  • PCBA 保形涂层防化学和粉尘污染
  • 万能配置选项：开架电源、L 型框架电源、封闭式电源
  • 长寿电容


Model Description

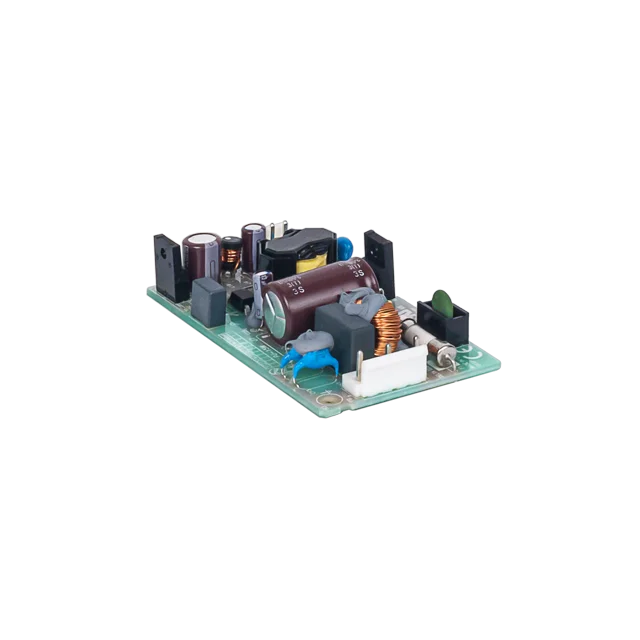

PJ-12V15WBNA Open Frame
PJ-12V15WLNA L Frame

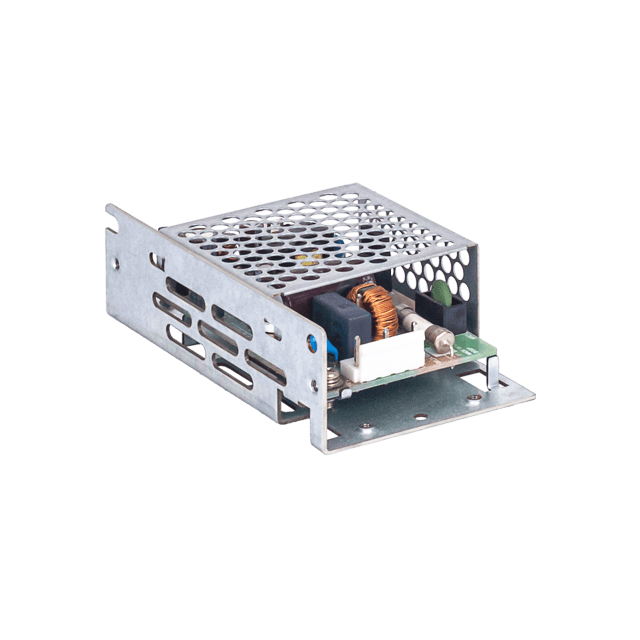

PJ-12V15WCNA Enclosed
应用领域


PJ-12V15W
PJ-12V15W

开架型电源

PJ 系列

PJ-12V15W

亮点与特色
  • 全球通用交流输入电压范围
  • 低涌入电流／低接地漏泄电流
  • 高转换效率
  • 符合谐波电流 IEC/EN 61000-3-2, Class A
  • PCBA 保形涂层防化学和粉尘污染
  • 万能配置选项：开架电源、L 型框架电源、封闭式电源
  • 长寿电容


输出电压

12V

输出功率

15.6W

输出电流

1.3A

输入电压范围

85-264Vac

尺寸

87.5 x 50 x 22mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

重量

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

应用领域
Model Description
PJ-12V15WBNA Open Frame
PJ-12V15WLNA L Frame
PJ-12V15WCNA Enclosed

资源下载

资源下载

Datasheet

Uploaded on 23-Mar-2023

Manual

Uploaded on 22-Apr-2020

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

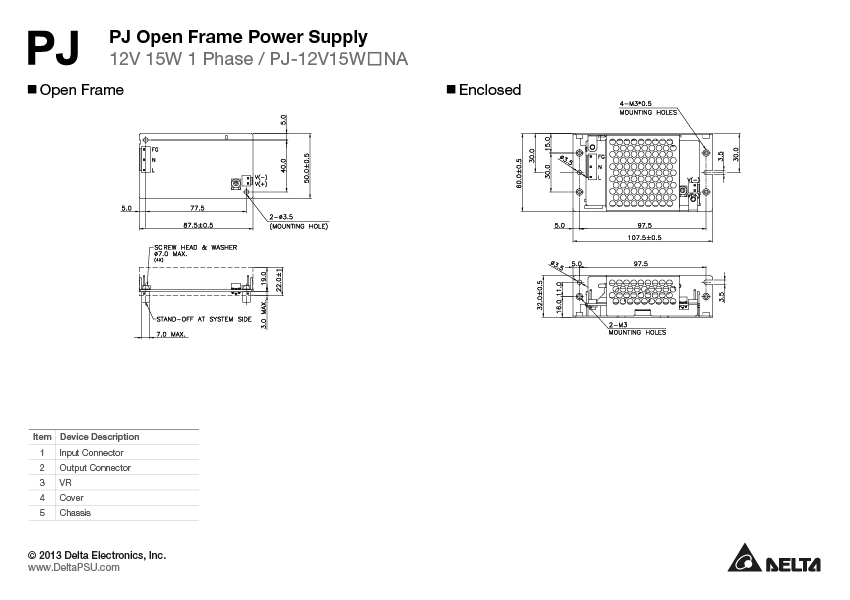

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 27-Jul-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 29-Oct-2020

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

输出电流
1.3A
输出电压
12V
输出电压范围
输出电压调整范围
10.8-13.2Vdc
输出功率
15.6W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
< 48mV (@ 100Vac & 200Vac input, 100% load)
负载调整率
< 100mV (@ 100Vac & 200Vac input, 100% load)
纹波电压
-
开机时间
200ms typ. @ 100Vac (100% load)
保持时间
20ms typ. @ 100Vac (100% load)
动态回应
± 5% @ 0-50% load and 50-100% load
电容性负载启动
8,000µF Max
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
< 150mVpp @ 0°C to 50°C,
< 180mVpp @ -10°C to 0°C
CC 型号 LED系统电压范围
-
升压时间
-
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100-240Vac
输入电压范围
85-264Vac
最大输入电压
-
额定输入频率
50-60Hz
输入频率范围
47-63Hz
额定直流输入电压
直流输入电压范围
-
输入电流
0.35A typ. @ 100Vac,
0.20A typ. @ 200Vac
输入功率（待机模式）
-
100% 负载效率
81.0% typ. @ 100Vac,
82.5% typ. @ 200Vac
涌入电流
15A typ. @ 100Vac
30A typ. @ 200Vac
充电时间
-
功率因数
-
漏电流
0.1mA @ 100Vac,
0.2mA @ 240Vac
额定电流
-
谐波失真总量
-
功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
SGCC
指示灯
-
冷却方式
Convection
输入端
JST B3P5-VH (LF)(SN)
输出端
JST B2P-VH (LF)(SN)
信号端
-
声压级（SPL）
-
输入/输出端
-
信号
-
安装导轨
-
电线
AWG 22-18
保护结构
-
端子台
-
重量
0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)
尺寸
87.5 x 50 x 22mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)
振动测试（运行状态）
IEC60068-2-6, Sine Wave: 10Hz to 55 Hz @ 19.6 m/S² (2 G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction
防震测试（运行状态）
-
运行温度
-10°C to +70°C
储存温度
-25°C to +75°C
功率降级
> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 2% / V
运行湿度
5 to 90% RH (Non-Condensing)
防震测试（非运行状态）
IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振动测试（非运行状态）
-
储藏湿度
-
运行高度
0 to 5,000 Meters (16,400 ft.)
污染程度
2
碰撞试验（运行状态）
-
过压类别
-
Corrosion
-
过压保护
13.8-16.8V, Latch Mode
超负载/过电保护
> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)
过热保护
Latch Mode
短路保护
Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)
极性反接保护
-
防护等级
-
防震保护
Class I with Primary Earth connection
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
-
输入欠压保护
-
MTBF
> 200,000 hrs. as per JEITA RCR-9102B
预计最长使用寿命
10 years (115Vac, 50% load @ 40°C)
Safety Certificate
-
电气安全
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医疗安全
-
电隔离
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
-
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B
抗扰度
EN/BS EN 55024
谐波电流排放
IEC/EN/BS EN 61000-3-2, Class A
电压波动和闪变
IEC/EN/BS EN 61000-3-3
ESD 抗扰度
-
辐射抗扰度
-
EFT
-
电涌
-
传导抗扰度
-
磁场
-
电压骤降
-
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
