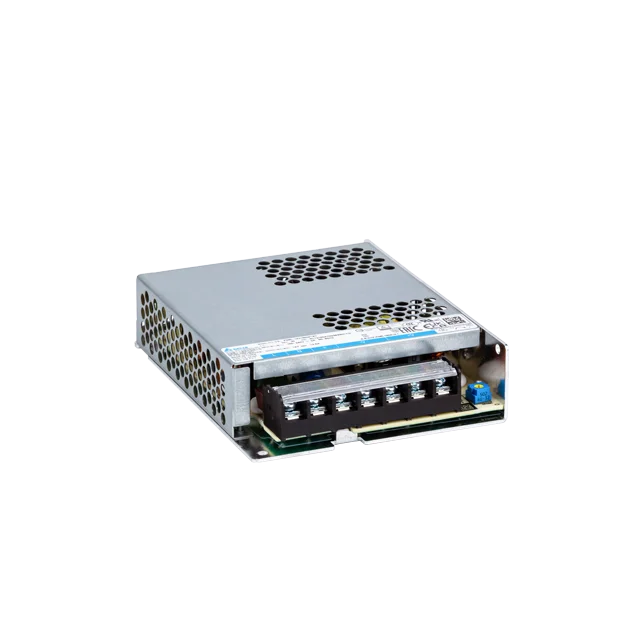

PMC-12V600W1BA

平板型电源

PMC 系列

PMC-12V600W1BA

输出电压

12V

输出功率

600W

输出电流

50A

输入电压范围

85-264 Vac

尺寸 (L x W x H)

215 x 120 x 61 mm

8.46” x 4.72” x 2.40”

重量

1.51 kg (3.33 lb)

亮点与特色

全球通用 AC 输入范围
内置主动式 PFC，效率可高达 89% @ 230Vac
200% 峰值功率可持续 3 秒，150% 峰值功率可持续 5 秒
120Vac 下符合 SEMI F47 标准
达到雷击浪涌抗扰度 IEC 61000-4-5, Level 4 (CM: 4kV, DM: 2kV)
内置风扇速度控制及风扇防锁功能
-20°C 至 70°C 宽范围运行温度
过压 / 过流 / 过温 / 短路保护

** NRND **

推荐机种: PMR-12V600W1AT

应用领域

平板型电源

PMC 系列

PMC-12V600W1BA

亮点与特色

全球通用 AC 输入范围
内置主动式 PFC，效率可高达 89% @ 230Vac
200% 峰值功率可持续 3 秒，150% 峰值功率可持续 5 秒
120Vac 下符合 SEMI F47 标准
达到雷击浪涌抗扰度 IEC 61000-4-5, Level 4 (CM: 4kV, DM: 2kV)
内置风扇速度控制及风扇防锁功能
-20°C 至 70°C 宽范围运行温度
过压 / 过流 / 过温 / 短路保护

** NRND **

推荐机种: PMR-12V600W1AT

输出电压

12V

输出功率

600W

输出电流

50A

输入电压范围

85-264 Vac

尺寸

215 x 120 x 61 mm

8.46” x 4.72” x 2.40”

重量

1.51 kg (3.33 lb)

应用领域

资源下载

Datasheet

Uploaded on 27-Jun-2022

Manual

Uploaded on 11-Jun-2020


Uploaded on 10-Oct-2024

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

认证

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 22-Apr-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Jul-2021

Uploaded on 22-Apr-2020

GUI Software

Tech Specs

输出电流

50A

输出电压

12V

输出电压调整范围

10.8-13.2 Vdc

输出功率

600W

线电压调整率

<48mV (@115-264 Vac input, 100% load)

负载调整率

<100mV (@115-264 Vac input, 0-100% load)

纹波电压

<240 mVpp

开机时间

<500 ms @ 115 Vac & 230 Vac (100% load)

保持时间

<20 ms @ 115 Vac & 230 Vac (100% load)

动态回应

± 5% @ 115-264 Vac input, 10-100%
Slew Rate: 0.1Aµs, 50% duty cycle @ 5 Hz to 1 kHz)

电容性负载启动

10,000 µF Max

升压时间

<50 ms @ 115 Vac & 230 Vac (100% load)

额定输入电压

100-240 Vac

输入电压范围

85-264 Vac

额定输入频率

50-60Hz

输入频率范围

47-63Hz

直流输入电压范围

120-375 Vdc

输入电流

<6.50 A @115 Vac, <3.20 A @230 Vac

100% 负载效率

>85% @115 Vac, >89% @230 Vac

涌入电流

<10 A @ 115 Vac & <20 A @ 230 Vac

功率因数

>0.98 @ 115 Vac, >0.95 @ 230 Vac

底座 / 外壳上盖 SECC
指示灯 Green LED DC OK
冷却方式 Forced Cooling (Built-in Fan)
输入端 M3.5 x3 Pins (Rated 300V/20A)
输出端 M6 x2 Pins (Rated 600V/50A)
信号端 -
声压级（SPL） <52dBA
输入/输出端 -
信号 -
安装导轨 -
电线 Input AWG 14-12 Output AWG 6-4
保护结构 -
端子台 -
重量 1.51 kg (3.33 lb)	尺寸 215 x 120 x 61 mm 8.46” x 4.72” x 2.40”

振动测试（运行状态）

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak);
displacement of 0.35mm; 20 min per axis for all X,Y,Z

防震测试（运行状态）

IEC 60068-2-27, 30G (300m/S² for a duration of 18ms 1 times per direction, / times in total

运行温度

-20°C to +70°C

储存温度

-40°C to +75°C

功率降级

> 50°C de-rate power by 2.5% / °C

运行湿度

5 to 95% RH

运行高度

0 to 3,000 Meters (9,840 ft.)

污染程度

过压类别

过压保护

<17.6V, SELV Output, Latch Mode

超负载/过电保护

>150% of rated load current, Hiccup Mode,
Non-Latching (Auto-Recovery)

过热保护

< 80°C Surrounding Air Temp@ 100% load, Latch Mode

短路保护

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed).

防震保护

Class I with PE* connection

MTBF

>700,000 hrs. as per Telcordia SR-332
I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C

预计最长使用寿命

10 years (115Vac & 230Vac, 50% load @ 40°C

电气安全

SIQ Bauart EN60950-1, EN 62368-1
UL/cUL recognized UL60950-1 and CSA C22.2 No. 60950-1,
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

电隔离

Input to Output: 3.0KVac
Input to Ground: 2.0Kvac
Output to Ground: 0.5KVac

安全特低电压

SELV (IEC 60950-1)

材料与部件

RoHS Directive 2011/65/EU Compliant

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

排放

Generic Standards:
CISPR 32, EN/BS EN 55032, CISPR 11, EN/BS EN 55011, FCC Title 47,
VCCI: Calss B

抗扰度

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2

谐波电流排放

IEC/EN/BS EN 61000-3-2, Class A

电压波动和闪变

IEC/EN/BS EN 61000-3-3
