PMR-4V320WCAA

平板型电源

PMR 系列

PMR-4V320WCAA

输出电压

4.2V

输出功率

252W

输出电流

60A

输入电压范围

88-264Vac

尺寸 (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

重量

0.76 kg (1.68 lb)

亮点与特色
  • 全球通用交流输入电压范围
  • 铝制外壳和底盘全方位防腐蚀
  • 内置活性 PFC 及符合谐波电流 IEC/EN 61000-3-2，Class A 及 Class D
  • 朴素设计适于 1U 安装及自动风扇控速
  • MTBF > 700,000 hrs Telcordia SR-332
  • 短路 / 过压 / 过负载 / 过温保护


Model Description
PMR-4V320WCGA Front face connector
应用领域


PMR-4V320WCAA
PMR-4V320WCAA

平板型电源

PMR 系列

PMR-4V320WCAA

亮点与特色
  • 全球通用交流输入电压范围
  • 铝制外壳和底盘全方位防腐蚀
  • 内置活性 PFC 及符合谐波电流 IEC/EN 61000-3-2，Class A 及 Class D
  • 朴素设计适于 1U 安装及自动风扇控速
  • MTBF > 700,000 hrs Telcordia SR-332
  • 短路 / 过压 / 过负载 / 过温保护


输出电压

4.2V

输出功率

252W

输出电流

60A

输入电压范围

88-264Vac

尺寸

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

重量

0.76 kg (1.68 lb)

应用领域
Model Description
PMR-4V320WCGA Front face connector

资源下载

资源下载

Datasheet

Uploaded on 06-May-2024

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

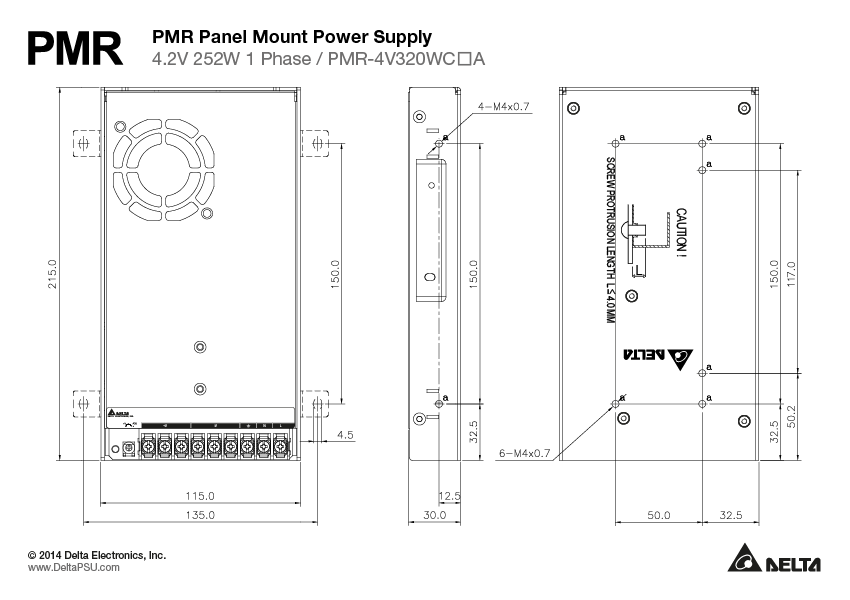

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 22-Apr-2020

CCC

Uploaded on 22-Apr-2020

CE

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

输出电流
60A
输出电压
4.2V
输出电压范围
输出电压调整范围
3.78-4.62Vdc
输出功率
252W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
± 0.5% typ. (@ 115Vac & 230Vac, 100% load)
负载调整率
± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)
纹波电压
< 150mVpp@ 25°C
< 300mVpp @ -10°C
开机时间
3000ms typ. @ 115Vac,
1500ms typ. @ 230Vac (100% load)
保持时间
8ms typ. @ 115Vac & 230Vac
动态回应
± 1500mVpp @ 10-50% load and 50-100% load
电容性负载启动
8,000μF Max
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
-
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100-240Vac
输入电压范围
88-264Vac
最大输入电压
-
额定输入频率
50-60Hz
输入频率范围
47-63Hz
额定直流输入电压
直流输入电压范围
-
输入电流
< 3.00A@115Vac, < 1.50A @ 230Vac
输入功率（待机模式）
-
100% 负载效率
80.5% typ. @ 115Vac, 83.5% typ. @ 230Vac
涌入电流
< 20A @ 115Vac, < 40A @ 230Vac
充电时间
-
功率因数
0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac
漏电流
< 0.5mA @ 240Vac
额定电流
-
谐波失真总量
-
功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
Aluminium
指示灯
Green LED (DC OK)
冷却方式
Forced Cooling, automatic fan speed control
输入端
-
输出端
-
信号端
-
声压级（SPL）
-
输入/输出端
-
信号
-
安装导轨
-
电线
-
保护结构
-
端子台
-
重量
0.76 kg (1.68 lb)
尺寸
215 x 115 x 30 mm
8.46” x 4.53” x 1.18”
振动测试（运行状态）
-
防震测试（运行状态）
-
运行温度
-10°C to +70°C (Cold start at -30°C)
储存温度
-40°C to +85°C
功率降级
> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 2.08% / 1V
运行湿度
5 to 95% RH (Non-Condensing)
防震测试（非运行状态）
IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions
振动测试（非运行状态）
IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction
储藏湿度
-
运行高度
-
污染程度
-
碰撞试验（运行状态）
-
过压类别
-
Corrosion
-
过压保护
4.83-6.30V, Latch Mode (AC power is recycled)
超负载/过电保护
105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)
过热保护
Hiccup Mode, Non-Latching
(Auto-Recovery)
短路保护
Hiccup Mode, Non-Latching
(Auto-Recovery)
极性反接保护
-
防护等级
-
防震保护
Class I with PE connection
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
-
输入欠压保护
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C
预计最长使用寿命
-
Safety Certificate
-
电气安全
-
CE
In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC
医疗安全
-
电隔离
-
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
-
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
-
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
CISPR 22, EN 55022, FCC Title 47: Class B
抗扰度
EN 55024
谐波电流排放
IEC/EN 61000-3-2, Class A and Class D
电压波动和闪变
IEC/EN 61000-3-3
ESD 抗扰度
-
辐射抗扰度
-
EFT
-
电涌
-
传导抗扰度
-
磁场
-
电压骤降
-
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
