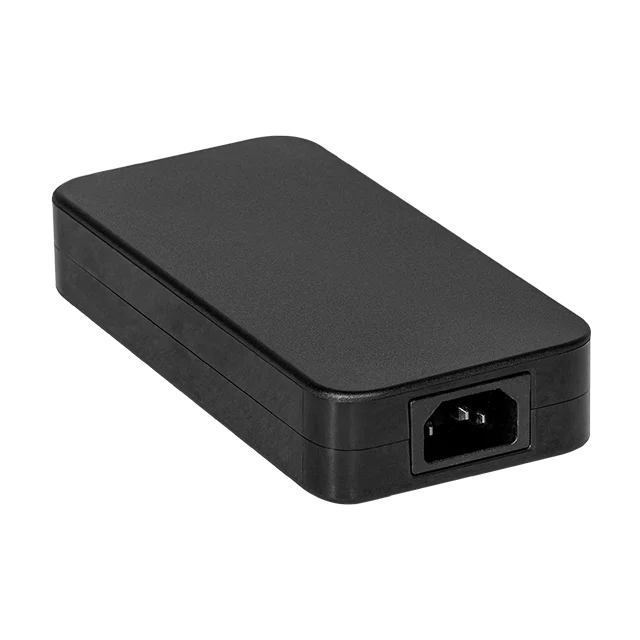

ADT-150C24AC

Adapter

ADT Serie

ADT-150C24AC

Ausgangsspannung

24V

Ausgangsleistung

150W

Ausgangsstrom

6.25A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

165.1 x 76.1 x 31.5 mm

6.50” x 3.00” x 1.24”

Gewicht

0.47 kg (1.04 lb)

Highlights & technische Merkmale
  • Meet efficiency DoE Level VI & CoC Tier 2
  • No load power consumption < 0.15 W
  • Universal AC input / Full range
  • Fully enclosed plastic case
  • Protection: short circuit / over voltage / overload/ over temperature
Anwendungsbereiche
ADT-150C24AC
ADT-150C24AC

Adapter

ADT Serie

ADT-150C24AC

Highlights & technische Merkmale
  • Meet efficiency DoE Level VI & CoC Tier 2
  • No load power consumption < 0.15 W
  • Universal AC input / Full range
  • Fully enclosed plastic case
  • Protection: short circuit / over voltage / overload/ over temperature
Ausgangsspannung

24V

Ausgangsleistung

150W

Ausgangsstrom

6.25A

Eingangsspannungsbereich

90-264Vac

Abmessungen

165.1 x 76.1 x 31.5 mm

6.50” x 3.00” x 1.24”

Gewicht

0.47 kg (1.04 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 13-Aug-2021

Manual

Uploaded on 22-Nov-2023


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 10-Dec-2020

.DXF

Uploaded on 10-Dec-2020

.STP

Uploaded on 10-Dec-2020

BSMI

Uploaded on 10-Dec-2020

CB

Uploaded on 17-Jan-2023

CCC

Uploaded on 10-Dec-2020

CE & UKCA

Uploaded on 13-Aug-2021

cTUVus

Uploaded on 10-Dec-2020

KC

Uploaded on 10-Dec-2020

PSE

Uploaded on 10-Dec-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

Tech Specs

Tech Specs

Ausgangsstrom
6.25A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
150W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 0.5%
Ausgleich von Laständerung
± 3.0%
PARD
240 mV pk-pk @0 to 40°C
480 mV pk-pk @ -10 to 0°C
Einschaltzeit
1000 ms typ. @ 115Vac
500 ms typ. @ 230Vac
Netzausfall-Überbrückungszeit
16ms @ nominal input, full load
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
40ms @ nominal input, full load
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
1.85 A @115Vac
1.0 A @230Vac
Standby-Leistung
-
Effizienz bei 100 %
90% typ. @115Vac
91% typ. @230Vac
Einschaltstrom
No damage
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
0.25 mA @ 240Vac/50Hz
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Gehäuseausführung
PC
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
C14
Ausgangsklemme
4Pin Din
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.47 kg (1.04 lb)
Abmessungen
165.1 x 76.1 x 31.5 mm
6.50” x 3.00” x 1.24”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +60°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
>40°C de-rated by 2.5%/°C
Luftfeuchtigkeit Betrieb
5%-95% RH (non-condensing)
Stoßtest (außer Betrieb)
50G, 11ms, 1 shock for each direction
Vibration (außer Betrieb)
5-500Hz, 2.09Grms, 20mins, one cycle for each three axis
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
5,000 meters (16400 feet)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Überspannung
33V, Latch Mode
Überlast/ Überstrom
120-180% , Latch Mode
Übertemperatur
Latch Mode
Kurzschluss
Latch Mode
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 300,000 hrs. per Telcordia SR-332 at Input: 115Vac, Output: 100% load, Ta: 25°C
Max. Lebensdauer
5 years (50% load @ 25°C)
Safety Certificate
-
Elektrische Sicherheit
IEC/EN 60950-1 ; IEC/UL/EN 62368-1
BSMI CNS 14336-1
CCC GB 4943.1
PSE J 62368-1
KC K 60950-1
CE
Comply with EMC Directive 2014/30/EU and the Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
I/P to O/P : 3000Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
CISPR/EN/BS EN 55032 Class B
BSMI CNS13438
FCC Part 15
GB/T9254
KN32
Störfestigkeit
EN/BS EN 55024; KN35
Oberwellenstrom Emissionen
IEC61000-3-2 Class D ; GB17625.1
Spannungsverlust und Flackern
IEC61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
