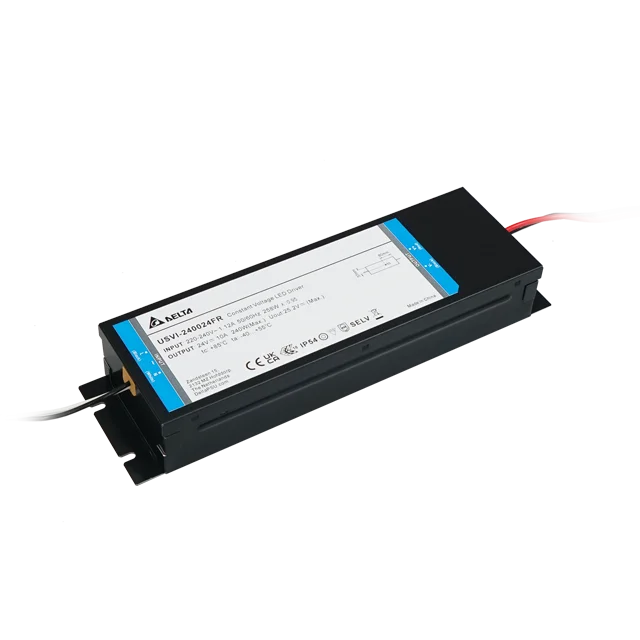

USVI-240024FR

LED Driver

USVI RDL Serie

USVI-240024FR

Ausgangsspannung

24V

Ausgangsleistung

240W

Ausgangsstrom

10A

Eingangsspannungsbereich

198-264Vac

Abmessungen (L x W x H)

240 x 70 x 37.5 mm

9.45” x 2.76” x 1.48”

Gewicht

1.04 kg (2.29 lb)

Highlights & technische Merkmale
  • Constant voltage design
  • Up to 90% efficiency
  • Wide operating temperature range -40°C to +55°C
  • Dry and Damp location rated
  • Particular in refrigeration display lighting application
  • Safety certificated for household and refrigerator appliances
  • Suitable for Class I and Class II systems
Anwendungsbereiche
USVI-240024FR
USVI-240024FR

LED Driver

USVI RDL Serie

USVI-240024FR

Highlights & technische Merkmale
  • Constant voltage design
  • Up to 90% efficiency
  • Wide operating temperature range -40°C to +55°C
  • Dry and Damp location rated
  • Particular in refrigeration display lighting application
  • Safety certificated for household and refrigerator appliances
  • Suitable for Class I and Class II systems
Ausgangsspannung

24V

Ausgangsleistung

240W

Ausgangsstrom

10A

Eingangsspannungsbereich

198-264Vac

Abmessungen

240 x 70 x 37.5 mm

9.45” x 2.76” x 1.48”

Gewicht

1.04 kg (2.29 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 08-Dec-2022


Uploaded on 06-Jun-2024

Mechanical Drawing

Uploaded on 08-Dec-2022

.DXF

Uploaded on 08-Dec-2022

.STP

Uploaded on 08-Dec-2022

CB

Uploaded on 08-Dec-2022

CE & UKCA

Uploaded on 08-Dec-2022

ENEC

Uploaded on 08-Dec-2022

RoHS

Uploaded on 08-Dec-2022

Tech Specs

Tech Specs

Ausgangsstrom
10A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
240W
einstellbarer Ausgangsstrom
0.1-10A
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 1%
Ausgleich von Laständerung
± 3%
PARD
-
Einschaltzeit
< 1.0s
Netzausfall-Überbrückungszeit
-
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 50ms
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
220-240Vac
Eingangsspannungsbereich
198-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60 Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
1.12 typ.
Standby-Leistung
-
Effizienz bei 100 %
92.5% typ. @ 230Vac
Einschaltstrom
>50% Duration
125A/ 200us
Ladezeit
-
Leistungsfaktor bei 100%
> 0.95
Kriechstrom
< 0.7mA @ 230Vac
Nennstrom
-
Restwelligkeit
Meet IEC 61000-3-2 Class C
Leistungsverlust
-
Efficiency @ 10% load
-
Gehäuseausführung
Metal sheet
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 24dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
Input Wire : Line: Black, Neutral: White, Wire Length 300mm
Output Wire: Positive: Red, Negative: Black, Wire Length 300mm
Schutz
-
Anschlussklemmen
-
Gewicht
1.04 kg (2.29 lb)
Abmessungen
240 x 70 x 37.5 mm
9.45” x 2.76” x 1.48”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-40°C to +55°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
-
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
5 to 95% RH (Non-Condensing)
Einsatzhöhe
< 2,000m
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Überspannung
Auto-Recovery when the fault is removed
Überlast/ Überstrom
Auto-Recovery when the fault is removed
Übertemperatur
Auto-Recovery when the fault is removed
Kurzschluss
Auto-Recovery when the fault is removed
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
850,000 hrs. @ta: +45°C (as per Telcordia SR-332 , total failure rate less than 10% )
Max. Lebensdauer
50,000 hrs. at lifetime case temperature
Safety Certificate
-
Elektrische Sicherheit
CB scheme: IEC 61347-1, IEC 61347-2-13, IEC 60335-1, IEC 60335-2-89 and Annex BB, IEC 60335-2-24 and Annex CC, SELV Output
CE
In conformance with : Low Voltage Directive 2014/35/EU ; EMC Directive 2014/30/EU ; RoHS Directive 2011/65/EU+ (EU) 2015/863 and Erp Directive 2009/125/EC Implementing measure Commission Regulation (EU) 2019/2020.
Medizinische Unbedenklichkeit
-
Galvanische Trennung
-
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
Input-Output: 3000Vac Input-Case: 3000Vac
Output-Input: 3000Vac Output-Case: 500Vac
Case-Input: 3000Vac Case-Output: 500Vac
PE-Widerstand
-
UKCA
In conformance with : Elecrtical Equipment (Safety) Regulations 2016; Electromagnetic Compatibility Regulations 2016 and The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 (as amended 2019,2020)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Compliance to BS EN/ EN 55015
Störfestigkeit
Compliance to BS EN/ EN 61547
Oberwellenstrom Emissionen
EN 61000-3-2 Class C (230Vac @ 100% load)
Spannungsverlust und Flackern
EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
