MDS-005AAS05 A

Adapter

MDS Adapter Serie

MDS-005AAS05 A

Ausgangsspannung

5V

Ausgangsleistung

5W

Ausgangsstrom

1A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

56.5 x 39.5 x 28 mm

2.22” x 1.56” x 1.10”

Gewicht

0.10 kg (0.22 lb)

Highlights & technische Merkmale
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Efficiency Level VI
  • Class B EMI and 4th Edition Immunity Compliant
  • IP22 Ingress Protection Rating
  • 1 Million Hours MTBF
  • IT & Medical Safety Approvals
Modell Description
MDS-005AAS05 AV China Type with Barrel Type connector
MDS-005AAS05 AU China Type with Micro USB connector
Anwendungsbereiche


MDS-005AAS05 A
MDS-005AAS05 A

Adapter

MDS Adapter Serie

MDS-005AAS05 A

Highlights & technische Merkmale
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Efficiency Level VI
  • Class B EMI and 4th Edition Immunity Compliant
  • IP22 Ingress Protection Rating
  • 1 Million Hours MTBF
  • IT & Medical Safety Approvals
Ausgangsspannung

5V

Ausgangsleistung

5W

Ausgangsstrom

1A

Eingangsspannungsbereich

90-264Vac

Abmessungen

56.5 x 39.5 x 28 mm

2.22” x 1.56” x 1.10”

Gewicht

0.10 kg (0.22 lb)

Anwendungsbereiche
Modell Description
MDS-005AAS05 AV China Type with Barrel Type connector
MDS-005AAS05 AU China Type with Micro USB connector

Download

Download

Datasheet

Uploaded on 01-Dec-2023

Manual

Uploaded on 22-Nov-2023


Uploaded on 25-Mar-2025

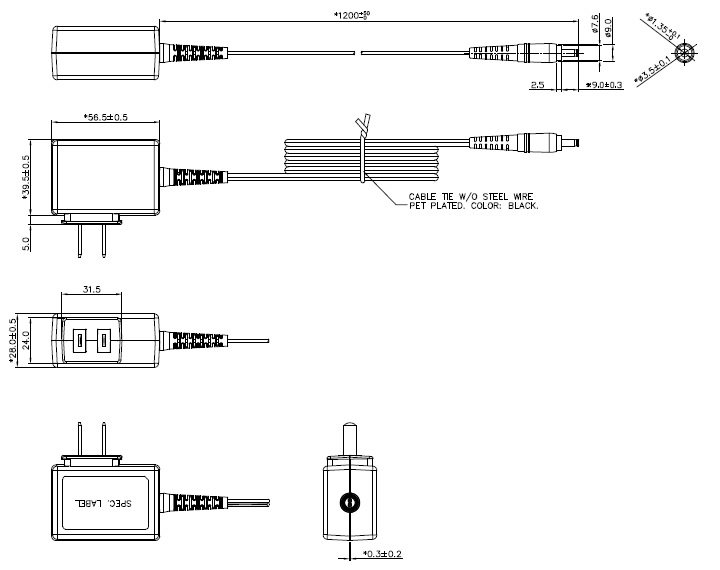

Mechanical Drawing

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

Tech Specs

Tech Specs

Ausgangsstrom
1A
Ausgangsspannung
5V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
5W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
±5% (max.)
Ausgleich von Laständerung
±10% (max.)
PARD
-
Einschaltzeit
3000ms @ 115Vac (max.)
Netzausfall-Überbrückungszeit
5ms @ 115Vac (min.)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
±10% @ 50-100% load (Overshoot & Undershoot O/P Voltage)
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
0.2A @ 115Vac ; 0.1A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
71% (typ.)
Einschaltstrom
-
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
-
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
PC / PC
Anzeige
-
Kühlsystem
-
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.10 kg (0.22 lb)
Abmessungen
56.5 x 39.5 x 28 mm
2.22” x 1.56” x 1.10”
Vibration (Betrieb)
5-500Hz, 2.09Grms, 20 minute for each three axis
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
0°C to +40°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
5-95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
50G, 11ms, 3 shocks for each direction
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
150% of rated output voltage (Non-latch Mode)
Überlast/ Überstrom
130% of rated load current (Non-Latching, Auto-Recovery)
Übertemperatur
Hiccup Mode, (Non-Latching, Auto-Recovery)
Kurzschluss
Hiccup Mode, (Non-Latching, Auto-Recovery)
Batterieverpolschutz
-
Schutzklasse
IP22
Schutz gegen Schock
Class II
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
1 Million Hours based on Telecordia SR-332
Max. Lebensdauer
-
Safety Certificate
-
Elektrische Sicherheit
IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003
CE
MDD Directive 93/42/EEC
Medizinische Unbedenklichkeit
IEC 60601-1 CB reports
EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI ES60601-1
Galvanische Trennung
Input to Output: 4000 Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1, GB 4943.1, GB 9254, GB 17625.1
SIL3
-
Emission
EN55011, EN55022, FCC Title 47: Class B
Störfestigkeit
-
Oberwellenstrom Emissionen
IEC61000-3-2: Meet Class A limit
Spannungsverlust und Flackern
IEC61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
