MDS-150AAS19 F/B

Adapter

MDS Adapter Serie

MDS-150AAS19 F/B

Ausgangsspannung

19V

Ausgangsleistung

150W

Ausgangsstrom

7.89A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

Gewicht

1.10 kg (2.43 lb)

Highlights & technische Merkmale
  • Meet Efficiency Level VI
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 4th Ed. Requirements
  • Low touch current (<0.1 mA Normal & <0.3 mA single fault)
  • Over-Voltage/Load/Temperature & Short Circuit protections
  • 1 Million Hours MTBF
  • 2 × MOPP isolation
  • 3 years warranty


** NRND **
Empfohlenes Modell: MEA-160A19C GAA

Modell Description
MDS-150AAS19 BA Class II with functional Earth
MDS-150AAS19 FA Class I
Anwendungsbereiche


MDS-150AAS19 F/B
MDS-150AAS19 F/B

Adapter

MDS Adapter Serie

MDS-150AAS19 F/B

Highlights & technische Merkmale
  • Meet Efficiency Level VI
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 4th Ed. Requirements
  • Low touch current (<0.1 mA Normal & <0.3 mA single fault)
  • Over-Voltage/Load/Temperature & Short Circuit protections
  • 1 Million Hours MTBF
  • 2 × MOPP isolation
  • 3 years warranty


** NRND **
Empfohlenes Modell: MEA-160A19C GAA

Ausgangsspannung

19V

Ausgangsleistung

150W

Ausgangsstrom

7.89A

Eingangsspannungsbereich

90-264Vac

Abmessungen

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

Gewicht

1.10 kg (2.43 lb)

Anwendungsbereiche
Modell Description
MDS-150AAS19 BA Class II with functional Earth
MDS-150AAS19 FA Class I

Download

Download

Datasheet

Uploaded on 28-Apr-2025

Manual

Uploaded on 22-Nov-2023


Uploaded on 26-Mar-2025

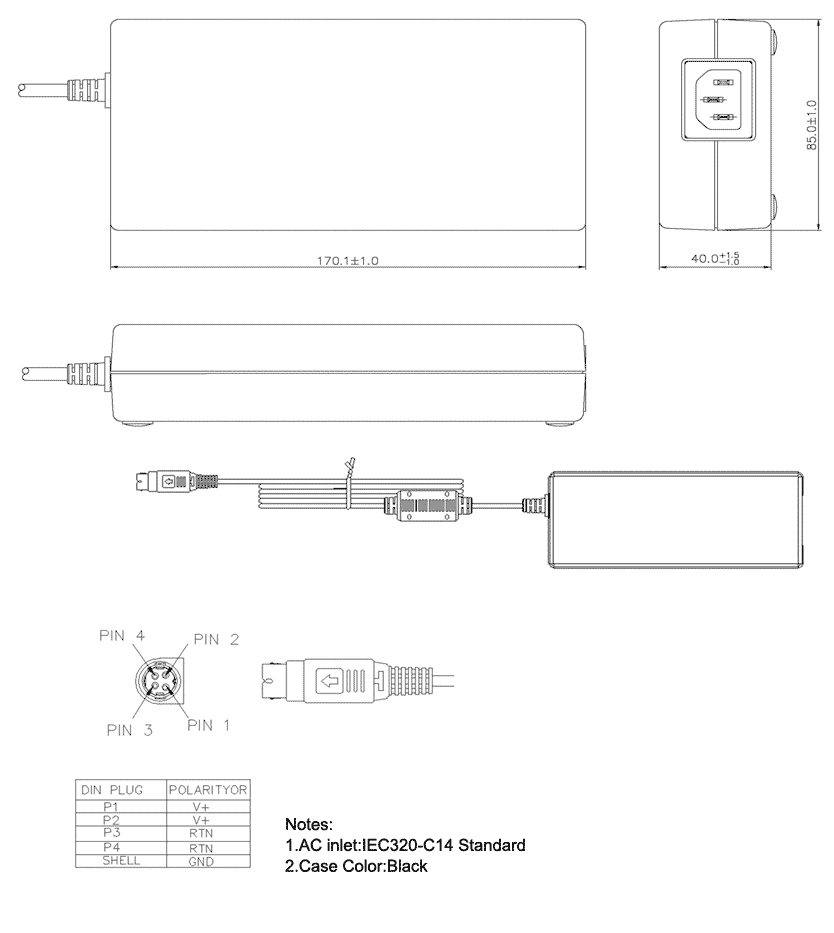

Mechanical Drawing

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 28-Dec-2023

CE & UKCA

Uploaded on 22-Jun-2021

FCC

Uploaded on 13-Dec-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

Ausgangsstrom
7.89A
Ausgangsspannung
19V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
150W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 0.5%
Ausgleich von Laständerung
± 5%
PARD
-
Einschaltzeit
3000ms @ 115Vac
Netzausfall-Überbrückungszeit
20ms @ 115Vac
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 50-100% load
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
190 mV pk-pk @ Full load
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
4A @ 115Vac,
2A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
90.5% (typ.)
Einschaltstrom
50A @ 115Vac,
100A @ 230Vac (typ.)
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
PC
Anzeige
-
Kühlsystem
-
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
1.10 kg (2.43 lb)
Abmessungen
170 x 85 x 40 mm
6.69” x 3.35” x 1.57”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
0°C to +40°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10-90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
50G, 11ms, 3 shocks for each direction
Vibration (außer Betrieb)
5-500Hz, 2.09Grms, 20 minute for each three axis
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
150%, Latch Mode
Überlast/ Überstrom
180% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)
Übertemperatur
Hiccup Mode, (Non-Latching, Auto-Recovery)
Kurzschluss
Hiccup Mode, (Non-Latching, Auto-Recovery)
Batterieverpolschutz
-
Schutzklasse
IP40
Schutz gegen Schock
Class II with functional earth
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
1185 kHrs based on Telecordia SR-332
Max. Lebensdauer
-
Safety Certificate
-
Elektrische Sicherheit
IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1 & EN 60601-1-2
Medizinische Unbedenklichkeit
IEC 60601-1 CB report
EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI
ES 60601-1
Galvanische Trennung
Input to Output: 4000 Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016, and Electromagnetic Compatibility Regulations 2016, Medical Devices Regulations 2002(UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1, GB 4943.1, GB/T 9254.1, GB 17625.1
SIL3
-
Emission
EN/BS EN 55011, EN/BS EN 55032, FCC Title 47: Class B
Störfestigkeit
-
Oberwellenstrom Emissionen
IEC61000-3-2 Meet Class A & D limit
Spannungsverlust und Flackern
IEC61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
