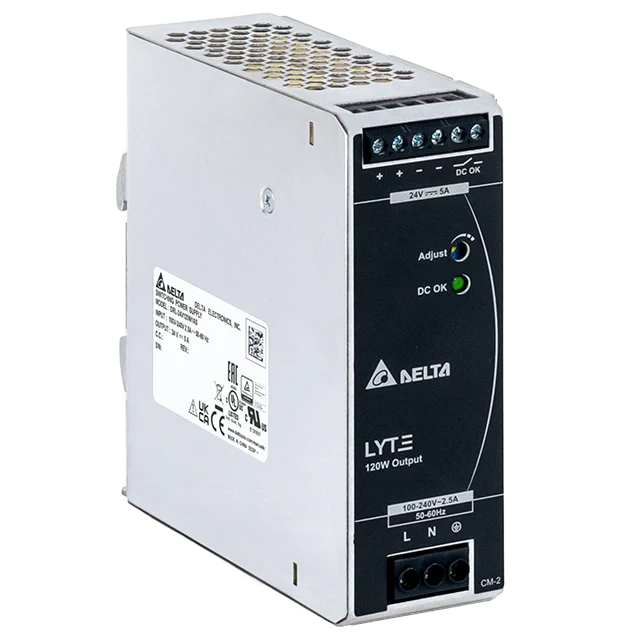

DRL-24V120W1AS

DIN Rail

LYTE Serie

DRL-24V120W1AS

Ausgangsspannung

24V

Ausgangsleistung

120W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen (H x W x D)

123.6 x 40 x 117.6 mm

4.87” x 1.57” x 4.63”

Gewicht

0.54 kg (1.19 lb)

Highlights & technische Merkmale

Universal AC input voltage
Built-in constant current circuit for reactive loads
Up to 88.0% efficiency
Full power from -10°C to +50°C operation at 230Vac @ 5000 meters or 16400 feet altitude
Built-in DC OK relay contact option available
Compliance to SEMI F47 @ 200Vac
Conformal coating on PCBAs to protect against common dust and chemical pollutants

** NRND **

DRL-24V120W1AS

Empfohlenes Modell: DRF-24V120W1GBA

DRL-24V120W1AA

Empfohlenes Modell: DRL-24V120W1EN

Optional Models

Modell	Description
DRL-24V120W1AA	Without DC OK contact

Anwendungsbereiche

DIN Rail

LYTE Serie

DRL-24V120W1AS

Highlights & technische Merkmale

Universal AC input voltage
Built-in constant current circuit for reactive loads
Up to 88.0% efficiency
Full power from -10°C to +50°C operation at 230Vac @ 5000 meters or 16400 feet altitude
Built-in DC OK relay contact option available
Compliance to SEMI F47 @ 200Vac
Conformal coating on PCBAs to protect against common dust and chemical pollutants

** NRND **

DRL-24V120W1AS

Empfohlenes Modell: DRF-24V120W1GBA

DRL-24V120W1AA

Empfohlenes Modell: DRL-24V120W1EN

Ausgangsspannung

24V

Ausgangsleistung

120W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen

123.6 x 40 x 117.6 mm

4.87” x 1.57” x 4.63”

Gewicht

0.54 kg (1.19 lb)

Anwendungsbereiche

Optional Models

Modell	Description
DRL-24V120W1AA	Without DC OK contact

Download

Datasheet

Uploaded on 18-Feb-2022

Manual

Uploaded on 14-Dec-2020


Uploaded on 20-Jun-2025

Mechanical Drawing

Uploaded on 14-Dec-2020

.DXF

Uploaded on 07-Aug-2025

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 17-Jan-2023

CE & UKCA

Uploaded on 19-May-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 14-Dec-2020

GUI Software

Tech Specs

Ausgangsstrom

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

22-28Vdc

Ausgangsleistung

120W

Ausgleich von Spannungsschwankungen

< 0.5% (@ 85-264Vac, 100% load)

Ausgleich von Laständerung

< 1% (0-100% load)

PARD

< 120mVpp @ > -10°C to +70°C
< 240mVpp @ ≤ -10°C to -20°C

Einschaltzeit

200ms typ. @ 115Vac & 230Vac (100% load)

Netzausfall-Überbrückungszeit

20ms typ. @ 115Vac (100% load)
90ms typ. @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 10% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs)

Anlauf mit kapazitiver Last

8,000µF Max

Einschwingzeit

30ms typ. @ nominal input (100% load)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Eingangsspannungsbereich

120-375Vdc

Eingangsstrom

2.2A typ. @ 115Vac,
1.2A typ. @ 230Vac

Effizienz bei 100 %

85% typ. @ 115Vac,
88% typ. @ 230Vac

Einschaltstrom

20A typ. @ 115Vac,
40A typ. @ 230Vac

Kriechstrom

< 0.25mA @ 264Vac

Leistungsverlust

0% load: 0.65W @ 115Vac & 230Vac
100% load: 13.3W @ 115Vac & 230Vac

Gehäuseausführung SGCC / Aluminium
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme 3 Pins (Rated 600V/35A)
Ausgangsklemme 6 Pins (Rated 300V/28A)
Signalklemme 6 Pins (Rated 300V/28A)
Geräuschschalldruckpegel (SPL) < 25dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene Standard TS35 DIN Rail in accordance with EN 60715
Leitung Input: AWG 18-8 Output: AWG 20-12 Signal: AWG 24-12
Schutz -
Anschlussklemmen -
Gewicht 0.54 kg (1.19 lb)	Abmessungen 123.6 x 40 x 117.6 mm 4.87” x 1.57” x 4.63”

Vibration (Betrieb)

IEC 60068-2-6, Sine Wave: 10Hz to 500Hz @ 19.6m/s² (2G peak); displacement of 0.35mm; 10 min per cycle, 60 min for X direction

Stoßtest (Betrieb)

IEC 60068-2-27, 27, Half Sine Wave: 10G for duration of 11ms; 1 time in X axis

Betriebstemperaturbereich

-20°C to +70°C

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

-10°C to -20°C de-rate power by 2%/°C
> 40°C de-rate power by 1.67% / °C @ 115Vac
> 50°C de-rate power by 2.5% / °C @ 230Vac
< 100Vac de-rate power by 1% / Vac

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, 27, Half Sine Wave: 50G for duration of 11ms; 3 times per direction, 9 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5Hz to 500Hz; 2.09Grms; 20 min per axis for all X, Y, Z directions

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Überspannung

28.8V-35.2V, SELV Output, Latch Mode

Überlast/ Überstrom

105-150% of rated load current, Continuous current

Übertemperatur

Latch Mode

Kurzschluss

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutzklasse

IP20

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

Telcordia SR-332: > 700,000 hrs
I/P: 100Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0KVac
Input to Ground: 2.0KVac
Output to Ground: 0.5KVac

Industrielle Steuerungen

UL 508 and CSA C22.2 No. 107.1-01 (File No. E338991)

Sicherheit Eingang Niederspannung

SELV

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016

Emission

(CE & RE)
Generic Standards: EN/BS EN 61000-6-3, EN/BS EN 61000-6-4
CISPR 32, EN/BS EN 55032, EN/BS EN 55011, FCC Title 47: Class B; GB9254.1

Störfestigkeit

Generic Standards: EN/BS EN 61000-6-1, EN/BS EN 61000-6-2, EN/BS EN 55024

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A; GB17625.1

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3

Komponentennetzteil, Universell

EN/BS EN 61204-3
