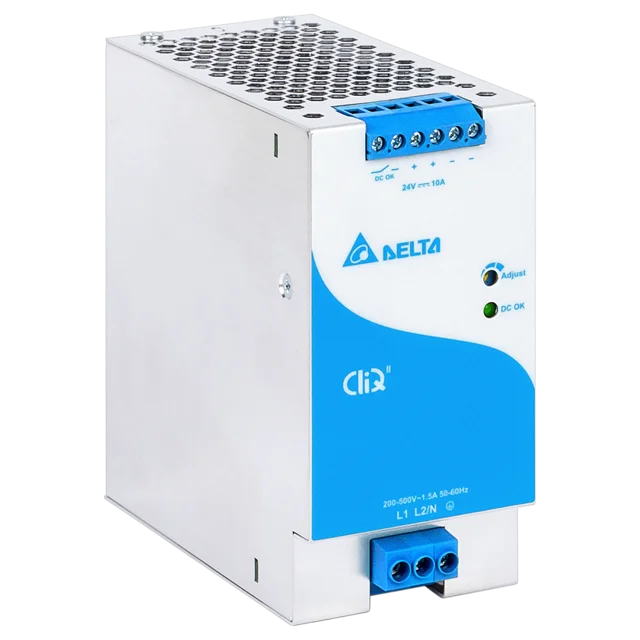

DRP-24V240W2BN

DIN Rail

CliQ II Serie

DRP-24V240W2BN

Ausgangsspannung

24V

Ausgangsleistung

240W

Ausgangsstrom

10A

Eingangsspannungsbereich

2 x 180-550Vac (2-Phase)
180-305Vac (Single Phase)

Abmessungen (H x W x D)

124 x 60 x 117 mm

4.88” x 2.36” x 4.61”

Gewicht

0.81 kg (1.79 lb)

Highlights & technische Merkmale
  • Ausgelegt für folgende Eingangsspannungen:
 einphasiger AC-Eingang mit 180 bis 305 VAC (L-N);
 oder als Phase-Phase-Eingang in dreiphasigen Systemen mit 2x 180 bis 550 VAC (L-L);
oder als DC-Eingangsspannung mit 265 bis 780 VDC
  • Kompaktes, korrosionsbeständiges Aluminiumgehäuse
  • Wirkungsgrad bis 90,0 %
  • Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
  • Weiter Betriebstemperaturbereich von -30°C bis +70°C
  • Eingebauter DC OK Kontakt
  • Konforme Beschichtung der Leiterplatten als Schutz vor üblichem Staub und chemischen Schadstoffen
  • Zertifiziert nach IEC/EN/UL 62368-1
Tags
2 phase, Conformal Coating
Anwendungsbereiche


DRP-24V240W2BN
DRP-24V240W2BN

DIN Rail

CliQ II Serie

DRP-24V240W2BN

Highlights & technische Merkmale
  • Ausgelegt für folgende Eingangsspannungen:
 einphasiger AC-Eingang mit 180 bis 305 VAC (L-N);
 oder als Phase-Phase-Eingang in dreiphasigen Systemen mit 2x 180 bis 550 VAC (L-L);
oder als DC-Eingangsspannung mit 265 bis 780 VDC
  • Kompaktes, korrosionsbeständiges Aluminiumgehäuse
  • Wirkungsgrad bis 90,0 %
  • Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
  • Weiter Betriebstemperaturbereich von -30°C bis +70°C
  • Eingebauter DC OK Kontakt
  • Konforme Beschichtung der Leiterplatten als Schutz vor üblichem Staub und chemischen Schadstoffen
  • Zertifiziert nach IEC/EN/UL 62368-1
Ausgangsspannung

24V

Ausgangsleistung

240W

Ausgangsstrom

10A

Eingangsspannungsbereich

2 x 180-550Vac (2-Phase)
180-305Vac (Single Phase)

Abmessungen

124 x 60 x 117 mm

4.88” x 2.36” x 4.61”

Gewicht

0.81 kg (1.79 lb)

Anwendungsbereiche
Tags
2 phase, Conformal Coating

Download

Download

Datasheet

Uploaded on 06-Oct-2021

Manual

Uploaded on 21-May-2021


Uploaded on 25-Mar-2025

Mechanical Drawing

Uploaded on 26-Nov-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

BIS

Uploaded on 10-Sep-2025

CB

Uploaded on 26-Nov-2020

CE

Uploaded on 19-Sep-2023

CSA

Uploaded on 26-Nov-2020

EAC

Uploaded on 15-Aug-2022

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 26-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 10-May-2021

UL

Uploaded on 26-Nov-2020

Tech Specs

Tech Specs

Ausgangsstrom
10A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
24-28Vdc
Ausgangsleistung
240W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 0.5% (@ 200-550Vac input, 100% load)
Ausgleich von Laständerung
< 1.0% (@ 200-550Vac input, 0-100% load)
PARD
< 150mVpp @ -10°C and above
< 200mVpp @ below -10°C
Einschaltzeit
< 1,000ms @ nominal input (100% load)
Netzausfall-Überbrückungszeit
> 18ms @ 2 x 230Vac,
> 30ms @ 2 x 400Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 180-550Vac input, 0-100% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz)
Anlauf mit kapazitiver Last
10,000µF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
2 x 200-500Vac (2-Phase)
200-277Vac (Single Phase)
Eingangsspannungsbereich
2 x 180-550Vac (2-Phase)
180-305Vac (Single Phase)
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
254-780Vdc
Eingangsstrom
< 2.00A @ 2 x 230Vac,
< 1.00A @ 2 x 400Vac
Standby-Leistung
-
Effizienz bei 100 %
> 90.0% @ 2 x 400Vac
Einschaltstrom
< 50A @ 2 x 200Vac & 2 x 500Vac
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
< 3.5mA @ 500Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
0% load: < 8.5W @ 2 x 200Vac, < 9.5W @ 2 x 500Vac
100% load: < 26.5W @ 2 x 200Vac, < 21.5W @ 2 x 500Vac
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
Aluminium
Anzeige
Green LED (DC OK)
Kühlsystem
Convection
Eingangsklemme
3 Pins (Rated 600V/35A)
Ausgangsklemme
4 Pins (Rated 300V/28A)
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 40dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
Standard TS35 DIN Rail in accordance with EN 60715
Leitung
Input: AWG 18-8
Output: AWG 16-12 (ensure that all output terminals are connected)
Schutz
-
Anschlussklemmen
-
Gewicht
0.81 kg (1.79 lb)
Abmessungen
124 x 60 x 117 mm
4.88” x 2.36” x 4.61”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-30°C to +70°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
Vertical: > 50°C de-rate power by 2.25% / °C
Horizontal: > 30°C de-rate power by 2% / °C
Input Voltage: < 200Vac de-rate power by 0.5% / Vac
Luftfeuchtigkeit Betrieb
5 to 95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms,
1 times per direction, 2 times in total
Vibration (außer Betrieb)
IEC 60068-2-6, 10Hz to 500Hz @ 30m/S² (3G peak);
60 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
0 to 2,500 Meters (8,200 ft.) for ITE application (@ 50°C)
0 to 2,000 Meters (6,560 ft.) for Industrial application (@ 50°C)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total
Überspannungskategorie
III
According to IEC/EN 62477-1 / EN 60204-1 (clearance and creepage distances) and IEC 62103 (safety part)
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
32V ±10%, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)
Überlast/ Überstrom
> 120-180% of rated load current, Constant current, Hiccup Mode (Auto-Recovery)
Übertemperatur
< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)
Kurzschluss
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
IP20
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 500,000 hrs. as per Telcordia SR-332 (I/P: 2 x 200Vac & 500Vac, O/P: 100% load, Ta: 25°C)
Max. Lebensdauer
10 years (2 x 200Vac & 500Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
SIQ Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 62368-1
UKCA: BS EN 62368-1
CE
In conformance with EMC Directive 2014/30/EU (only AC input) and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 4.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 1.5 KVac
Industrielle Steuerungen
UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315355)
CSA: CSA C22.2 No. 107.1-01 (File No. 181564)
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
EN/BS EN 60204-1 (over voltage category III)
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
IEC/EN/BS EN 62477-1 / IEC 62103
Sicherheit Eingang Niederspannung
SELV (IEC 60950-1)
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
(CE & RE)
Generic Standards: CISPR 32, EN/BS EN 55032, CISPR 11, EN/BS EN 55011, FCC Title 47: Class B
Störfestigkeit
Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
EN/BS EN 61204-3
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
