DRS-24V30W1AZ

DIN Rail

SYNC Serie

DRS-24V30W1AZ

Ausgangsspannung

24V

Ausgangsleistung

30W

Ausgangsstrom

1.25A

Eingangsspannungsbereich

85-264Vac

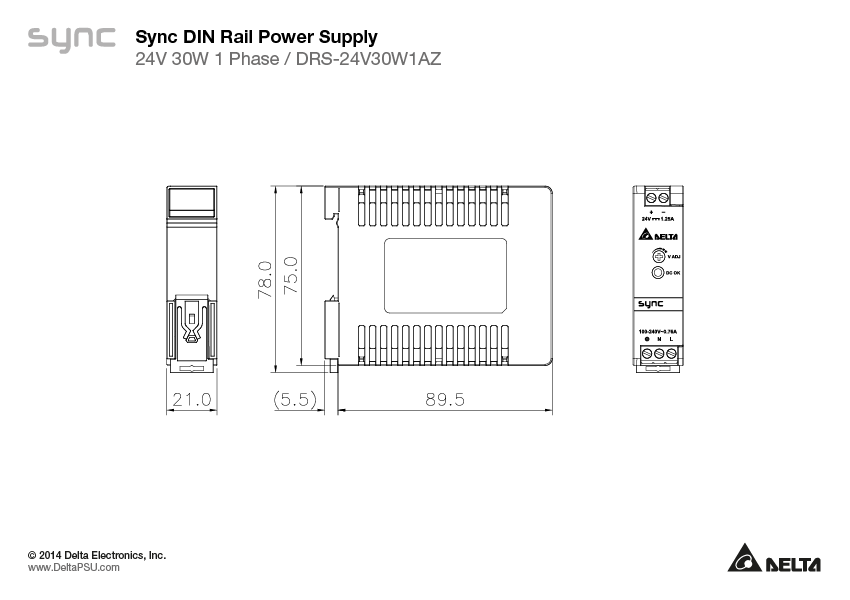

Abmessungen (H x W x D)

75 x 21 x 89.5 mm

2.95” x 0.83” x 3.52”

Gewicht

0.10 kg (0.22 lb)

Highlights & technische Merkmale
  • Ultra compact size and galvanic isolation up to 3.0KVac between input to output
  • Universal AC input voltage and full power from -10°C to +55°C operation
  • Up to 88.0% efficiency
  • Low earth leakage current < 0.5mA @ 240Vac
  • NEC Class 2 / Limited Power Source (LPS) certified
  • Overvoltage / Overcurrent / Over Temperature Protections
  • Meet Surge Immunity IEC 61000-4-5, Level 4 (CM: 4kV, DM: 2kV)
Tags
NEC Class 2
Anwendungsbereiche


DRS-24V30W1AZ
DRS-24V30W1AZ

DIN Rail

SYNC Serie

DRS-24V30W1AZ

Highlights & technische Merkmale
  • Ultra compact size and galvanic isolation up to 3.0KVac between input to output
  • Universal AC input voltage and full power from -10°C to +55°C operation
  • Up to 88.0% efficiency
  • Low earth leakage current < 0.5mA @ 240Vac
  • NEC Class 2 / Limited Power Source (LPS) certified
  • Overvoltage / Overcurrent / Over Temperature Protections
  • Meet Surge Immunity IEC 61000-4-5, Level 4 (CM: 4kV, DM: 2kV)
Ausgangsspannung

24V

Ausgangsleistung

30W

Ausgangsstrom

1.25A

Eingangsspannungsbereich

85-264Vac

Abmessungen

75 x 21 x 89.5 mm

2.95” x 0.83” x 3.52”

Gewicht

0.10 kg (0.22 lb)

Anwendungsbereiche
Tags
NEC Class 2

Download

Download

Datasheet

Uploaded on 28-Feb-2022

Manual

Uploaded on 22-Apr-2020


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 17-Aug-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2021

UL

Uploaded on 22-Apr-2021

Tech Specs

Tech Specs

Ausgangsstrom
1.25A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
21.6-26.4Vdc
Ausgangsleistung
30W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 1% typ. (@ 85-264Vac, 100% load)
Ausgleich von Laständerung
< 1% typ. (@ 85-264Vac, 0-100% load)
PARD
< 150mVpp @ > 0°C to 70°C
< 500mVpp @ 0°C to -20°C
Einschaltzeit
< 3,000ms @ 115Vac
< 1,600ms @ 230Vac (100% load)
Netzausfall-Überbrückungszeit
> 20ms @ 230Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 85-264Vac input, 0-50% load, 50-100% (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 100Hz)
Anlauf mit kapazitiver Last
3,000μF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
< 0.80A@115Vac, < 0.40A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
88.0% typ.@ 230Vac
Einschaltstrom
(Cold Start)
< 30A @ 115Vac ,< 60A @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
< 0.5mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
No load: < 0.5W @ 115Vac & 230Vac
100% load: < 2.5W @ 115Vac & 230Vac
Efficiency @ 10% load
-
Gehäuseausführung
Plastic
Anzeige
Green LED: DC OK
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.10 kg (0.22 lb)
Abmessungen
75 x 21 x 89.5 mm
2.95” x 0.83” x 3.52”
Vibration (Betrieb)
IEC 60068-2-6, Sine Wave: 10-500Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min for X direction
Stoßtest (Betrieb)
IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms, 1 shock for X direction
Betriebstemperaturbereich
-20°C to +70°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
Temperature: -10°C to -20°C de-rate power by 5% / °C
> 55°C de-rate power by 3.33% / °C
Luftfeuchtigkeit Betrieb
5 to 95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction
Vibration (außer Betrieb)
IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
II
Corrosion
-
Überspannung
< 34.8V, SELV Output, Auto-Recovery
Überlast/ Überstrom
110-150% of rated load current, Hiccup Mode,
Non-Latching (Auto-Recovery when the fault is removed)
Übertemperatur
Auto-Recovery
Kurzschluss
Auto-Recovery when the fault is removed
Batterieverpolschutz
-
Schutzklasse
IP20
Schutz gegen Schock
Class I with PE connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
Telcordia SR-332: > 700,000 hrs.
I/P: 100Vac, O/P: 100% load, Ta: 25°C
Max. Lebensdauer
10 years (230Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1, CSA C22.2 No. 60950-1 (File No. E131881)
UL 62368-1, CSA C22.2 No. 62368-1 (File No. E131881)
CB Scheme: IEC 60950-1, IEC 62368-1 Limited Power Source (LPS)
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac
Industrielle Steuerungen
UL/cUL listed to UL 508 and CSA C22.2 No. 107.1-01 (File No. E338991)
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
SELV (EN 60950)
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with 2016 No. 1101. The Electrical Equipment (Safety) Regulations 2016 and 2016 No. 1091
The Electromagnetic Compatibility Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
(CE & RE)
Generic Standards: EN 61000-6-3, EN 61000-6-4 CISPR 32, EN 55032, FCC Title 47: Class B
Störfestigkeit
Generic Standards: EN 55024
Oberwellenstrom Emissionen
-
Spannungsverlust und Flackern
IEC/EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
