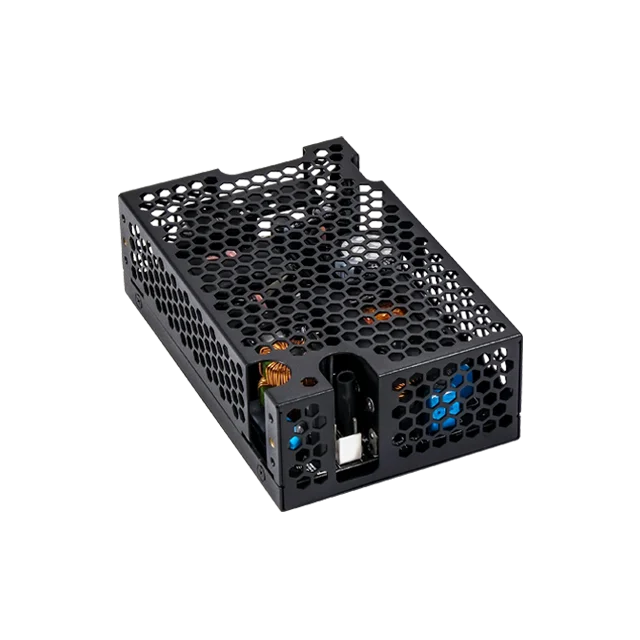

MDS-300ADB24 AA

Enclosed

MDS Enclosed Serie

MDS-300ADB24 AA

Ausgangsspannung

24V

Ausgangsleistung

300W

Ausgangsstrom

12.5A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

140 x 88.9 x 45 mm

5.51” x 3.50” x 1.77”

Gewicht

0.61 kg (1.34 lb)

Highlights & technische Merkmale
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 4th Ed. Requirements
  • Up to 210 Watt Convection in 3.5" x 5.5" x 1.75" Package
  • Up to 800 K Hrs MTBF
  • Suited for Type BF Medical Products
  • 2 x MOPP isolation
Modell Description
MDS-300ADB24 AB Without Remote On/Off
Anwendungsbereiche


MDS-300ADB24 AA
MDS-300ADB24 AA

Enclosed

MDS Enclosed Serie

MDS-300ADB24 AA

Highlights & technische Merkmale
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 4th Ed. Requirements
  • Up to 210 Watt Convection in 3.5" x 5.5" x 1.75" Package
  • Up to 800 K Hrs MTBF
  • Suited for Type BF Medical Products
  • 2 x MOPP isolation
Ausgangsspannung

24V

Ausgangsleistung

300W

Ausgangsstrom

12.5A

Eingangsspannungsbereich

90-264Vac

Abmessungen

140 x 88.9 x 45 mm

5.51” x 3.50” x 1.77”

Gewicht

0.61 kg (1.34 lb)

Anwendungsbereiche
Modell Description
MDS-300ADB24 AB Without Remote On/Off

Download

Download

Datasheet

Uploaded on 07-Dec-2023


Uploaded on 26-Mar-2025

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 08-Jan-2024

CE & UKCA

Uploaded on 03-Sep-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

Ausgangsstrom
12.5A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
300W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
±0.5
Ausgleich von Laständerung
±1%
PARD
1% pk-pk Vrated@ Full load
Einschaltzeit
2000ms @ 115Vac
Netzausfall-Überbrückungszeit
10ms @ 100Vac and 115Vac, with 300W load
20ms @ 100Vac and 115Vac, with 190W load
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ with 50-100% load change
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
100ms
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
4A
Standby-Leistung
-
Effizienz bei 100 %
93% @ 115Vac/60Hz
94% @ 230Vac/50Hz
Einschaltstrom
40A @ 230Vac, cold start
Ladezeit
-
Leistungsfaktor bei 100%
0.9 @ 115V/50Hz, 230V/50Hz, full load
Kriechstrom
28.5uA @100Vac/60Hz(Typ)
86.7uA @264Vac/60Hz (Typ)
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
Enclosed cover
Anzeige
-
Kühlsystem
-
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.61 kg (1.34 lb)
Abmessungen
140 x 88.9 x 45 mm
5.51” x 3.50” x 1.77”
Vibration (Betrieb)
5-500Hz, 2Grms, 15 minute for each three axis
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
Absolute Maximum/Minimum Rating.
-10°C to +70°C. Linearly derate from 100% load at 50°C, to 50% load at 70°C (2.5%/ degree centigrade)
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
Linear power derate from 100% load at 50°C, to 50% load at 70°C
Luftfeuchtigkeit Betrieb
5-95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
50G, 11ms, 3 shocks for each direction
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
5,000 meters (16,400 feet or 50kPa)
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
Main output 125% of rated voltage, Latch Mode
Standby 125% of rated voltage, Latch Mode
Überlast/ Überstrom
Main output 160% of rated current
Standby 1.06A max
Hiccup Mode(Non-Latching, Auto-Recovery)
Übertemperatur
Latch Mode for main output
Kurzschluss
Hiccup Mode,
(Non-Latching, Auto-Recovery)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
MTBF(Minimum) at 115Vac, 210W, 35 °C / Convection Air Flow / 800 Khrs based on Telecordia SR-332
Max. Lebensdauer
-
Safety Certificate
IEC 60950-1, IEC 62368-1 CB report
TUV 60950-1
UL 60950-1+CAN/CSA 60950-1
Elektrische Sicherheit
IEC 60950-1, IEC 62368-1 CB report
TUV 60950-1
UL 60950-1+CAN/CSA 60950-1
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A11: 2011 + A1L 2013 + A12: 2014 & EN 60601-1-2: 2015
Medizinische Unbedenklichkeit
IEC 60601-1 CB report
EN60601-1
CAN/CSA-C22.2 No. 60601-1
ANSI/AAMI ES60601-1
Galvanische Trennung
Input to/Output (2XMOPP): 4000 Vac
Input to/Ground (1XMOPP): 1500 Vac
Output to/Ground (1XMOPP): 1500 Vac (Type BF application rated)
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016
and Electromagnetic Compatibility Regulations 2016,
Medical Devices Regulations 2002 (UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
EN/BS EN 55011,EN/BS EN 55032,FCC Title 47:Class B
Störfestigkeit
-
Oberwellenstrom Emissionen
IEC61000-3-2 Class D limit
Spannungsverlust und Flackern
IEC61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
