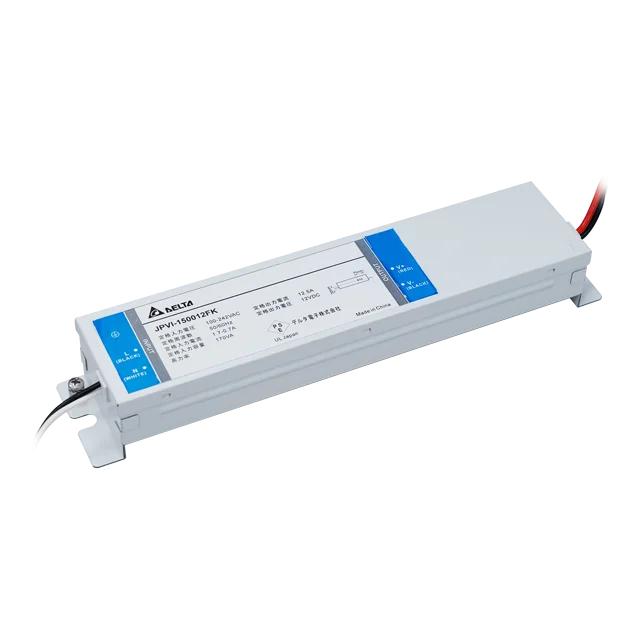

JPVI-150012FK

LED Driver

JPVI S12 Serie

JPVI-150012FK

Ausgangsspannung

12V

Ausgangsleistung

150W

Ausgangsstrom

12.5A

Eingangsspannungsbereich

90-305Vac

Abmessungen (L x W x H)

280 x 60 x 40.5 mm

11.02” x 2.36” x 1.59”

Gewicht

0.96 kg (2.12 lb)

Highlights & technische Merkmale
  • 12V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meets JIS C 61000-3-2 Class C
  • Meets CISPRJ 15
  • Up to 90% efficiency for 100W and 150W
  • Wide operating temperature range
  • 10mm structure elevated to meet indoor wiring regulation
Anwendungsbereiche
JPVI-150012FK
JPVI-150012FK

LED Driver

JPVI S12 Serie

JPVI-150012FK

Highlights & technische Merkmale
  • 12V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meets JIS C 61000-3-2 Class C
  • Meets CISPRJ 15
  • Up to 90% efficiency for 100W and 150W
  • Wide operating temperature range
  • 10mm structure elevated to meet indoor wiring regulation
Ausgangsspannung

12V

Ausgangsleistung

150W

Ausgangsstrom

12.5A

Eingangsspannungsbereich

90-305Vac

Abmessungen

280 x 60 x 40.5 mm

11.02” x 2.36” x 1.59”

Gewicht

0.96 kg (2.12 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 22-Feb-2023


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 22-Feb-2023

.DXF

Uploaded on 22-Feb-2023

.STP

Uploaded on 22-Feb-2023

PSE

Uploaded on 22-Feb-2023

Tech Specs

Tech Specs

Ausgangsstrom
12.5A
Ausgangsspannung
12V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
150W
einstellbarer Ausgangsstrom
0.1-12.5A
Max. Ausgangsspannung
12.6Vdc
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 1%
Ausgleich von Laständerung
± 5%
PARD
-
Einschaltzeit
< 1000ms
Netzausfall-Überbrückungszeit
-
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 100ms
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
100 / 200 / 242Vac
Eingangsspannungsbereich
90-305Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60 Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
1.70A @100Vac
0.85A @200Vac
0.70A @242Vac
Standby-Leistung
-
Effizienz bei 100 %
87.8% @100Vac
91.1% @200Vac
91.5% @242Vac
Einschaltstrom
40A @ 100Vac and 90A @ 242Vac at cold start
Ladezeit
-
Leistungsfaktor bei 100%
> 0.9 @ full load
Kriechstrom
< 0.7mA
Nennstrom
-
Restwelligkeit
Meet JIS C 61000-3-2 Class C @ full load
Leistungsverlust
-
Efficiency @ 10% load
-
Gehäuseausführung
Metal sheet
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 24dBA, 30cm distance
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.96 kg (2.12 lb)
Abmessungen
280 x 60 x 40.5 mm
11.02” x 2.36” x 1.59”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +40°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
-
Vibration (außer Betrieb)
5Hz to 10 Hz (1G); 30 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
5 to 95% RH (Non-Condensing)
Einsatzhöhe
-
Verschmutzungsgrad
IP54 equivalent
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Überspannung
Auto-Recovery when the fault is removed
Überlast/ Überstrom
Auto-Recovery when the fault is removed
Übertemperatur
Auto-Recovery when the fault is removed
Kurzschluss
Auto-Recovery when the fault is removed
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
105-130% of full load
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
50,000 hrs.@ lifetime case temperature
Max. Lebensdauer
500,000 hrs.@ 40°C ambient temperature as per Telcordia SR-332
Safety Certificate
-
Elektrische Sicherheit
PSE Clause 1, Interpretation on Ministerial Ordinance establishing Technical Requirements Appendix 8, Sec. 1, 2 (102) DC Power Supply Unit, Appendix 10 Sec. 5 & Appendix 4 of the Enforcement Regulations (AC Electric Appliances)
CE
-
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 4,000Vac
Input to Case: 1,500Vac
Output to Case: 500Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Compliance to J55015(H29)
Störfestigkeit
-
Oberwellenstrom Emissionen
JIS C 61000-3-2
Spannungsverlust und Flackern
JIS C 61000-3-3
ESD-Störfestigkeit
JIS C 61000-4-2
Strahlungsgebundene Störfestigkeit
-
EFT
JIS C 61000-4-4
Stoßspannung
JIS C 61000-4-5
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
JIS C 61000-4-11
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
