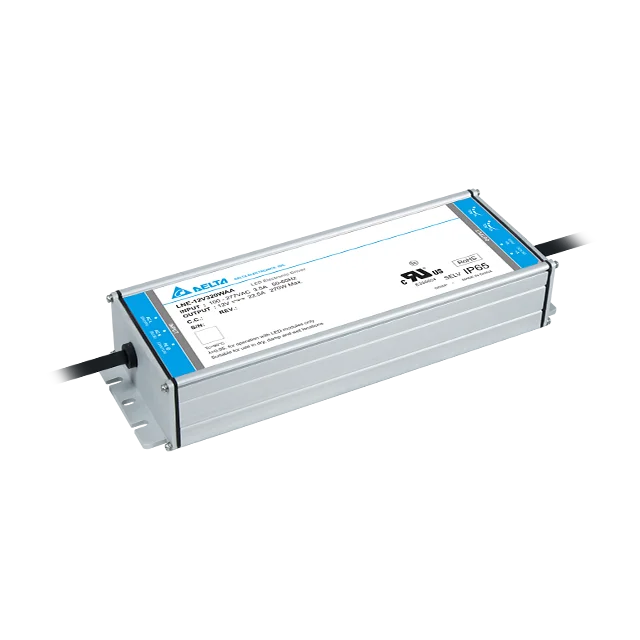

LNE-12V320WAAA

LED Driver

LNE Serie

LNE-12V320WAAA

Ausgangsspannung

12V

Ausgangsleistung

270W

Ausgangsstrom

22.5A

Eingangsspannungsbereich

90-305Vac

Abmessungen (L x W x H)

252 x 90 x 43.8 mm

9.92” x 3.54” x 1.72”

Gewicht

1.70 kg (3.75 lb)

Highlights & technische Merkmale

North American AC voltage options
Up to 91.0% efficiency
6kV common mode & 4kV differential mode surge immunity
Active PFC. Meets IEC/EN 61000-3-2, Class C
Adjustable voltage & current; dimming options available
IP65 or IP67 options for indoor and outdoor applications

Optional Models

Modell	Description
LNE-12V320WBAA	IP67, dimming cable & potentiometers, UL approval
LNE-12V320WDAA	IP67, dimming cable, UL approval

Anwendungsbereiche

Download

Datasheet

Uploaded on 09-Jun-2020

Manual

Uploaded on 22-Apr-2020


Uploaded on 28-Mar-2025

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

Uploaded on 22-Apr-2020

GUI Software

Tech Specs

Ausgangsstrom

22.5A

Ausgangsspannung

12V

Einstellbare Ausgangsspannung

10.8-13.5V

Ausgangsleistung

270W

einstellbarer Ausgangsstrom

11.25-22.5A

Ausgleich von Spannungsschwankungen

± 0.5% (@ 90-305Vac input)

Ausgleich von Laständerung

± 2.0% (@ 90-305Vac input, 0-95% load)

PARD

< 150mVpp

Einschaltzeit

< 1000ms @ 115Vac
< 500ms @ 230Vac

Netzausfall-Überbrückungszeit

16ms typ. @ 115Vac & 230Vac & 277Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 0-90% load , @ 115Vac & 230Vac & 277Vac (Slew Rate: 0.1A/µS)

LED System Spannungsbereich im CC-Modus

6-12Vdc

Einschwingzeit

< 50ms @ 115Vac & 230Vac & 277Vac

Nominale Eingangsspannung

100-277Vac

Eingangsspannungsbereich

90-305Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

3.50A max. @ 115Vac, 1.65A max. @ 230Vac, 1.45A max. @ 277Vac

Effizienz bei 100 %

89.5% typ. @ 115Vac, 90.5% typ. @ 230Vac, 91.0% typ. @ 277Vac

Einschaltstrom

65A typ. @ 230Vac

Leistungsfaktor bei 100%

0.98 typ. @ 115Vac,
0.95 typ. @ 230Vac,
0.92 typ. @ 277Vac

Kriechstrom

< 0.75mA @ 277Vac

Restwelligkeit

< 20% @ 115Vac/60 Hz & 230Vac/50 Hz & 277Vac/60 Hz (≥ 70% load)

Gehäuseausführung Aluminium
Anzeige -
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 1.70 kg (3.75 lb)	Abmessungen 252 x 90 x 43.8 mm 9.92” x 3.54” x 1.72”

Betriebstemperaturbereich

-40°C to +70°C

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

> 50°C de-rate power by 2% / °C (Label face down mounting orientation)
> 60°C de-rate power by 4% / °C (Other mounting orientations)
< 100Vac de-rate power by 2% / Vac

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09G);
20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 3,000 Meters (9,840 ft.)

Verschmutzungsgrad

Überspannung

13.8-16.8V, Latch Mode

Überlast/ Überstrom

95-108% of rated load current, constant current limit, Auto-Recovery when the fault is removed

Übertemperatur

Hiccup Mode, Auto-Recovery when the fault is removed

Kurzschluss

Constant current limit, Auto-Recovery when the fault is removed

Schutzklasse

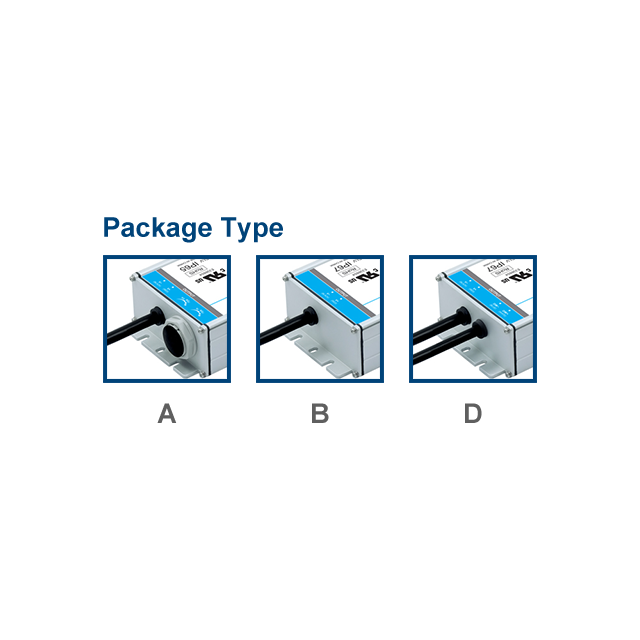

IP65: LNE-☐V320W A☐A
IP67: LNE-☐V320W B☐A and LNE-☐V320W D☐A

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

7 years (I/P: 115Vac & 230Vac, O/P: 100% load @ T case (tc) ≤ 75°C)

Elektrische Sicherheit

UL/cUL recognized: UL 8750 and CAN/CSA C22.2 No. 60950-1 (Safety approval and dry, damp, wet ratings)

Galvanische Trennung

Input to Output: 3.85kVac
Input to Ground: 2.0kVac
Output to Ground: 1.5kVac

Material und Teile

RoHS Directive 2011/65/EU Compliant

Emission

(CE & RE)
CISPR 15, EN 55015, GB17743
Compliance to CISPR 22, EN 55022, FCC Title 47: Class B

Störfestigkeit

EN 61547, Compliance to EN 55024

Oberwellenstrom Emissionen

IEC/EN 61000-3-2, Class C; GB17625.1

Spannungsverlust und Flackern

IEC/EN 61000-3-3
