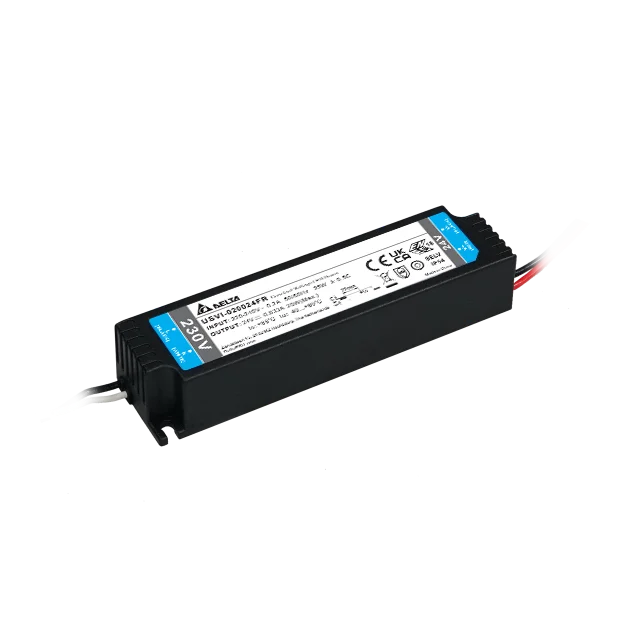

USVI-020024FR

LED Driver

USVI RDL Serie

USVI-020024FR

Ausgangsspannung

24V

Ausgangsleistung

20W

Ausgangsstrom

0.833A

Eingangsspannungsbereich

198-264 Vac

Abmessungen (L x W x H)

132 x 32 x 25.4 mm

5.20” x 1.26” x 1.00”

Gewicht

0.1 kg (0.22 lb) (0.22 lb)

Highlights & technische Merkmale
  • 24 V constant voltage built-in in luminaires design
  • Wide operating temperature range
  • Dry and Damp location rated
  • Particular in refrigeration display lighting application
  • Safety certificated for household and refrigerator appliances
  • Suitable for Class I and Class II systems
Anwendungsbereiche
USVI-020024FR
USVI-020024FR

LED Driver

USVI RDL Serie

USVI-020024FR

Highlights & technische Merkmale
  • 24 V constant voltage built-in in luminaires design
  • Wide operating temperature range
  • Dry and Damp location rated
  • Particular in refrigeration display lighting application
  • Safety certificated for household and refrigerator appliances
  • Suitable for Class I and Class II systems
Ausgangsspannung

24V

Ausgangsleistung

20W

Ausgangsstrom

0.833A

Eingangsspannungsbereich

198-264 Vac

Abmessungen

132 x 32 x 25.4 mm

5.20” x 1.26” x 1.00”

Gewicht

0.1 kg (0.22 lb) (0.22 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 08-Dec-2022


Uploaded on 02-Apr-2025

Mechanical Drawing

Uploaded on 29-May-2023

.DXF

Uploaded on 29-May-2023

.STP

Uploaded on 29-May-2023

CB

Uploaded on 29-May-2023

CE & UKCA

Uploaded on 29-May-2023

ENEC

Uploaded on 29-May-2023

RoHS

Uploaded on 29-May-2023

Tech Specs

Tech Specs

Ausgangsstrom
0.833A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
20W
einstellbarer Ausgangsstrom
0.1-0.833A
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 1%
Ausgleich von Laständerung
± 3%
PARD
-
Einschaltzeit
< 1.0s
Netzausfall-Überbrückungszeit
-
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 50ms
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
220-240 Vac
Eingangsspannungsbereich
198-264 Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60 Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
0.20 typ.
Standby-Leistung
-
Effizienz bei 100 %
85.4% typ. @ 230Vac
Einschaltstrom
>50% Duration
20A/ 150us
Ladezeit
-
Leistungsfaktor bei 100%
0.5 min.
Kriechstrom
< 0.7mA @ 230Vac
Nennstrom
-
Restwelligkeit
Meet IEC 61000-3-2 Class C
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
Metal sheet
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 24dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
Input Wire : Line: Black, Neutral: White, Wire Length 300mm
Output Wire: Positive: Red, Negative: Black, Wire Length 300mm
Schutz
-
Anschlussklemmen
-
Gewicht
0.1 kg (0.22 lb) (0.22 lb)
Abmessungen
132 x 32 x 25.4 mm
5.20” x 1.26” x 1.00”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-40°C to +60°C
Lagertemperatur
-40°C to +60°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
-
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
5 to 95% RH (Non-Condensing)
Einsatzhöhe
up to 5,000 m
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
Yes, Latch mode
Überlast/ Überstrom
Yes, Latch mode
Übertemperatur
Yes, Latch mode
Kurzschluss
Yes, Latch mode
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
850,000 hrs. @ta: +45°C (as per Telcordia SR-332 , total failure rate less than 10% )
Max. Lebensdauer
50,000 hrs. at lifetime case temperature
Safety Certificate
-
Elektrische Sicherheit
CB scheme: IEC 61347-1, IEC 61347-2-13, IEC 60335-1, IEC 60335-2-89 and Annex BB, IEC 60335-2-24 and Annex CC, SELV Output
CE
In conformance with : Low Voltage Directive 2014/35/EU ; EMC Directive 2014/30/EU ; RoHS Directive 2011/65/EU+ (EU) 2015/863 and Erp Directive 2009/125/EC Implementing measure Commission Regulation (EU) 2019/2020.
Medizinische Unbedenklichkeit
-
Galvanische Trennung
-
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
Input-Output: 1500 Vac
Output-Input: 1500Vac
PE-Widerstand
-
UKCA
In conformance with : Elecrtical Equipment (Safety) Regulations 2016;
Electromagnetic Compatibility Regulations 2016 and The Restriction
of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment
Regulations 2012 (as amended 2019,2020)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Compliance to BS EN/ EN 55015
Störfestigkeit
Compliance to BS EN/ EN 61547
Oberwellenstrom Emissionen
EN 61000-3-2 Class C (230Vac @ 100% load)
Spannungsverlust und Flackern
IEC 61000-3-3 Pst ≤ 1.0; dmax ≤ 4% ; Plt ≤ 0.65 ; dc ≤ 3.3% ; Tmax ≤ 500ms
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
