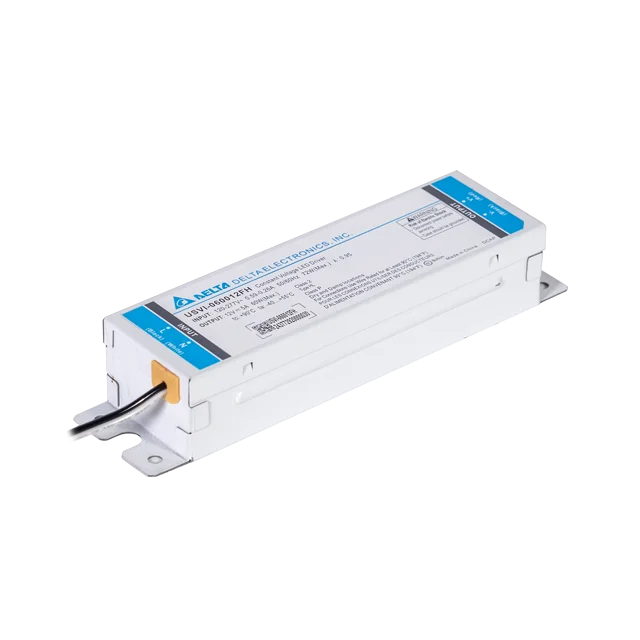

USVI-060012FH

LED Driver

USVI S12 Serie

USVI-060012FH

Ausgangsspannung

12V

Ausgangsleistung

60W

Ausgangsstrom

5A

Eingangsspannungsbereich

108-305Vac

Abmessungen (L x W x H)

165.1 x 43.1 x 30 mm

6.50” x 1.70” x 1.18”

Gewicht

0.38 (0.00 lb)

Highlights & technische Merkmale
  • Constant voltage design
  • Universal input voltage from 120-277Vac
  • Multi-Channel output and independent operating
  • Class 2 output
  • Wide operating temperature range -40°C to +55°C
  • Dry & Damp location rated for signage application
Anwendungsbereiche
USVI-060012FH
USVI-060012FH

LED Driver

USVI S12 Serie

USVI-060012FH

Highlights & technische Merkmale
  • Constant voltage design
  • Universal input voltage from 120-277Vac
  • Multi-Channel output and independent operating
  • Class 2 output
  • Wide operating temperature range -40°C to +55°C
  • Dry & Damp location rated for signage application
Ausgangsspannung

12V

Ausgangsleistung

60W

Ausgangsstrom

5A

Eingangsspannungsbereich

108-305Vac

Abmessungen

165.1 x 43.1 x 30 mm

6.50” x 1.70” x 1.18”

Gewicht

0.38 (0.00 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 23-Mar-2022


Uploaded on 06-Jun-2024

Mechanical Drawing

Uploaded on 22-Oct-2020

.STP

Uploaded on 22-Oct-2020

CSA

Uploaded on 22-Oct-2020

UL

Uploaded on 22-Oct-2020

Tech Specs

Tech Specs

Ausgangsstrom
5A
Ausgangsspannung
12V
Ausgangsspannung
test
Einstellbare Ausgangsspannung
-
Ausgangsleistung
60W
einstellbarer Ausgangsstrom
0.1-5A
Max. Ausgangsspannung
12.6Vdc
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 1%
Ausgleich von Laständerung
± 3%
PARD
-
Einschaltzeit
< 1s
Netzausfall-Überbrückungszeit
-
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
120-277Vac
Eingangsspannungsbereich
108-305Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60 Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
0.59A @120Vac
0.26A @277Vac
Standby-Leistung
-
Effizienz bei 100 %
85.0% typ. @120Vac
85.7% typ. @277Vac
Einschaltstrom
-
Ladezeit
-
Leistungsfaktor bei 100%
> 0.95 @ 120-277Vac
Kriechstrom
< 0.75mA @ 277Vac
Nennstrom
-
Restwelligkeit
10% typ.
Leistungsverlust
-
Efficiency @ 10% load
-
Gehäuseausführung
Metal sheet
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 24dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.38 (0.00 lb)
Abmessungen
165.1 x 43.1 x 30 mm
6.50” x 1.70” x 1.18”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-40°C to +55°C (-40°F to +131°F)
Lagertemperatur
-40°C to +85°C (-40°F to +185°F)
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
-
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
5 to 95% RH (Non-Condensing)
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Überspannung
Auto-Recovery when the fault is removed
Überlast/ Überstrom
Auto-Recovery when the fault is removed
Übertemperatur
Auto-Recovery when the fault is removed
Kurzschluss
Auto-Recovery when the fault is removed
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
500,000 hrs. @ 40°C ambient temperature (as per Telcordia SR-332 , survival rate more than 90%)
Max. Lebensdauer
50,000 hrs. at lifetime case temperature
Safety Certificate
-
Elektrische Sicherheit
UL: UL 8750, cULus and CSA listed, Class P, Type HL, Class 2 output
CSA: CAN/CSA C22.2 No.250.13
CE
-
Medizinische Unbedenklichkeit
-
Galvanische Trennung
-
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Compliance to 47 CFR FCC Part 15, Subpart B, Class A
Compliance to CAN ICES-005(A) / NMB-005(A)
Störfestigkeit
-
Oberwellenstrom Emissionen
-
Spannungsverlust und Flackern
-
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
