PJ-12V30W

Open Frame

PJ Serie

PJ-12V30W

Ausgangsspannung

12V

Ausgangsleistung

30W

Ausgangsstrom

2.5A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

105 x 50 x 25.6 mm (Open Frame)
125 x 60 x 36 mm (Enclosed)
4.13” x 1.96” x 1.00” (Open Frame)
4.92" x 2.36" x 1.41" (Enclosed)

Gewicht

0.11 kg (Open Frame)
0.20 kg (Enclosed) (0.24 lb)

Highlights & technische Merkmale

Universeller Wechselstrom-Eingangsspannungsbereich
Niedriger Einschaltstrom/ niedriger Kriechstrom
Hoher Wirkungsgrad
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Konforme Beschichtung der Leiterplatten als Schutz vor Staub und chemischen Schadstoffen
Vielseitige Konfigurations-Optionen: Open Frame, L-Rahmen, eigenes Gehäuse
Langlebige Kondensatoren

Optional Models

Model	Description
PJ-12V30WBNA	Open Frame
PJ-12V30WLNA	L Frame
PJ-12V30WCNA	Enclosed

Anwendungsbereiche

Open Frame

PJ Serie

PJ-12V30W

Highlights & technische Merkmale

Universeller Wechselstrom-Eingangsspannungsbereich
Niedriger Einschaltstrom/ niedriger Kriechstrom
Hoher Wirkungsgrad
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Konforme Beschichtung der Leiterplatten als Schutz vor Staub und chemischen Schadstoffen
Vielseitige Konfigurations-Optionen: Open Frame, L-Rahmen, eigenes Gehäuse
Langlebige Kondensatoren

Ausgangsspannung

12V

Ausgangsleistung

30W

Ausgangsstrom

2.5A

Eingangsspannungsbereich

85-264Vac

Abmessungen

105 x 50 x 25.6 mm (Open Frame)
125 x 60 x 36 mm (Enclosed)
4.13” x 1.96” x 1.00” (Open Frame)
4.92" x 2.36" x 1.41" (Enclosed)

Gewicht

0.11 kg (Open Frame)
0.20 kg (Enclosed) (0.24 lb)

Anwendungsbereiche

Optional Models

Model	Description
PJ-12V30WBNA	Open Frame
PJ-12V30WLNA	L Frame
PJ-12V30WCNA	Enclosed

Download

Datasheet

Uploaded on 23-Mar-2023

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

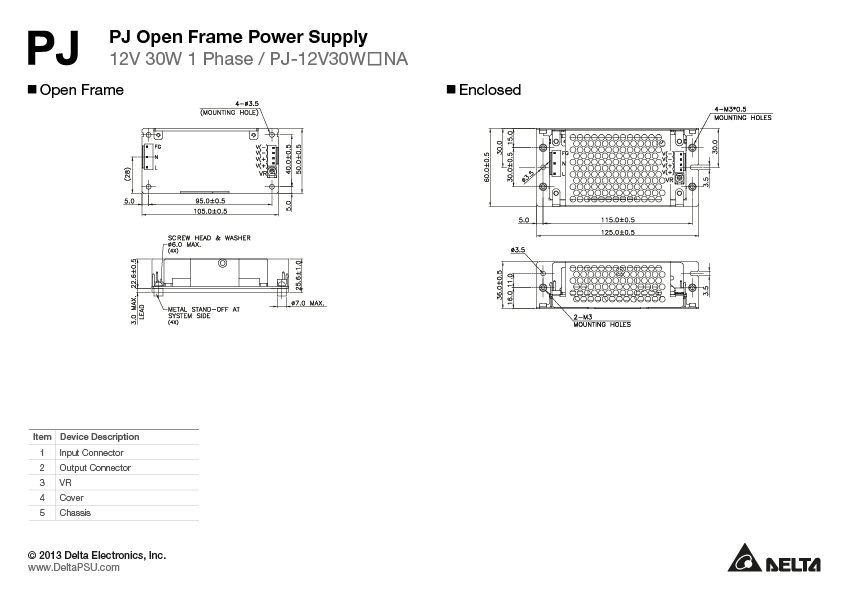

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 18-Jan-2023

CCC

Uploaded on 13-Jul-2020

CE & UKCA

Uploaded on 07-Jul-2021

CQC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 18-Nov-2020

Uploaded on 15-Dec-2020

GUI Software

Tech Specs

Ausgangsstrom

2.5A

Ausgangsspannung

12V

Einstellbare Ausgangsspannung

10.8-13.2V

Ausgangsleistung

30W

Ausgleich von Spannungsschwankungen

< 48mV

Ausgleich von Laständerung

< 100mV

Einschaltzeit

500 ms typ. @ 100 Vac

Netzausfall-Überbrückungszeit

20ms typ. @ 100Vac

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 0-50% load and 50-100% load

Anlauf mit kapazitiver Last

8,000µF Max

Welligkeit & Rauschen

< 150mVpp @ 0°C to 50°C,
< 180mVpp @ -10°C to 0°C

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

0.65A typ. @ 100Vac,
0.35A typ. @ 200Vac

Effizienz bei 100 %

83.0% typ. @ 100Vac,
85.0% typ. @ 200Vac

Einschaltstrom

15A typ. @ 100Vac,
30A typ. @ 200Vac

Kriechstrom

0.1mA @ 100Vac,
0.2mA @ 230Vac

Gehäuseausführung SGCC
Anzeige -
Kühlsystem Convection
Eingangsklemme JST B3P5-VH (LF)(SN)
Ausgangsklemme JST B4P-VH (LF)(SN)
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung AWG 22-18
Schutz -
Anschlussklemmen -
Gewicht 0.11 kg (Open Frame) 0.20 kg (Enclosed) (0.24 lb)	Abmessungen 105 x 50 x 25.6 mm (Open Frame) 125 x 60 x 36 mm (Enclosed) 4.13” x 1.96” x 1.00” (Open Frame) 4.92" x 2.36" x 1.41" (Enclosed)

Vibration (Betrieb)

IEC 60068-2-6, 10Hz to 55Hz @ 19.6 m/S² (2G); 60 min per axis for all X, Y, Z direction

Betriebstemperaturbereich

-10°C to +70°C

Lagertemperatur

-25°C to +75°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5% / °C,
< 90Vac de-rate power by 2% / V

Luftfeuchtigkeit Betrieb

5 to 90% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC60068-2-27,196.1m/S² (20G), 11ms, once along X, Y, and Z axis

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Überspannung

13.8-16.8V, Latch Mode

Überlast/ Überstrom

> 105% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)

Übertemperatur

Latch Mode

Kurzschluss

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutz gegen Schock

Class I with PE(Primary Earth) connection

MTBF

> 200,000 hrs. as per JEITA RCR-9102B

Max. Lebensdauer

10 years (115Vac, 50% load @ 40°C)

Elektrische Sicherheit

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized:UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881) UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output 3.0KVac
Input to Ground 2.0KVac
Output to Ground 0.5KVac

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016

Emission

CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B

Störfestigkeit

EN/BS EN 55024

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
