PJ-5V15W

Open Frame

PJ Serie

PJ-5V15W

Ausgangsspannung

Ausgangsleistung

15W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

87.5 x 50 x 22 mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

Gewicht

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

Highlights & technische Merkmale

Universeller Wechselstrom-Eingangsspannungsbereich
Niedriger Einschaltstrom/ niedriger Kriechstrom
Hoher Wirkungsgrad
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Konforme Beschichtung der Leiterplatten als Schutz vor Staub und chemischen Schadstoffen
Vielseitige Konfigurations-Optionen: Open Frame, L-Rahmen, eigenes Gehäuse
Langlebige Kondensatoren

Optional Models

Model	Description
PJ-5V15WBNA	Open Frame
PJ-5V15WLNA	L Frame
PJ-5V15WCNA	Enclosed

Anwendungsbereiche

Open Frame

PJ Serie

PJ-5V15W

Highlights & technische Merkmale

Universeller Wechselstrom-Eingangsspannungsbereich
Niedriger Einschaltstrom/ niedriger Kriechstrom
Hoher Wirkungsgrad
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Konforme Beschichtung der Leiterplatten als Schutz vor Staub und chemischen Schadstoffen
Vielseitige Konfigurations-Optionen: Open Frame, L-Rahmen, eigenes Gehäuse
Langlebige Kondensatoren

Ausgangsspannung

Ausgangsleistung

15W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen

87.5 x 50 x 22 mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

Gewicht

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

Anwendungsbereiche

Optional Models

Model	Description
PJ-5V15WBNA	Open Frame
PJ-5V15WLNA	L Frame
PJ-5V15WCNA	Enclosed

Download

Datasheet

Uploaded on 23-Mar-2023

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

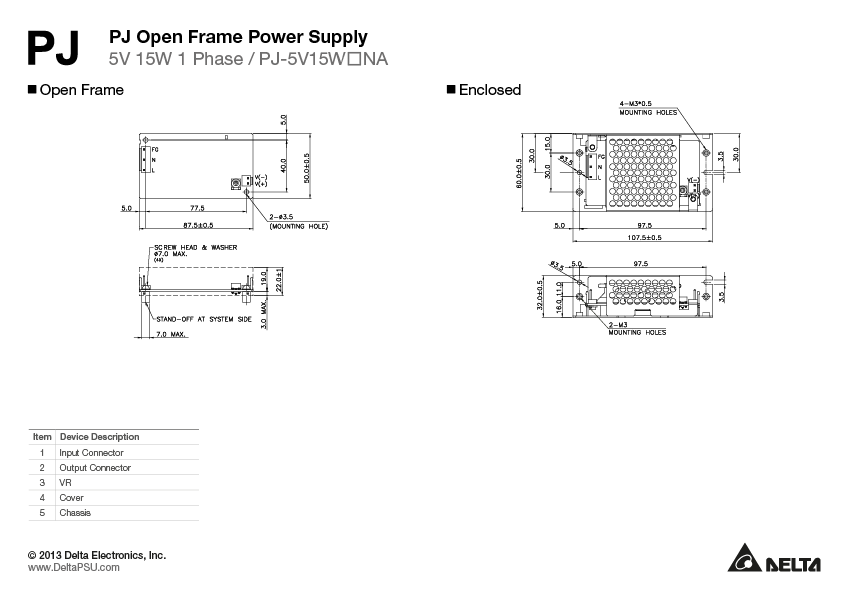

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 27-Jul-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 29-Oct-2020

Uploaded on 15-Dec-2020

GUI Software

Tech Specs

Ausgangsstrom

Ausgangsspannung

Einstellbare Ausgangsspannung

4.5-5.5Vdc

Ausgangsleistung

15W

Ausgleich von Spannungsschwankungen

< 20mV (@ 100Vac @ 200Vac input, 100% load)

Ausgleich von Laständerung

< 40mV (@ 100Vac @ 200Vac input, 100% load)

Einschaltzeit

200ms typ. @ 100Vac (100% load)

Netzausfall-Überbrückungszeit

20ms typ. @ 100Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 0-50% load and 50-100% load

Anlauf mit kapazitiver Last

8,000µF Max

Welligkeit & Rauschen

< 120 mVpp @ 0°C to 50°C,
< 160 mVpp @ -10°C to

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

0.35A typ. @ 100Vac,
0.20A typ. @ 200Vac

Effizienz bei 100 %

78.0% typ. @ 100Vac,
79.5% typ. @ 200Vac

Einschaltstrom

15A typ. @ 100Vac,
30A typ. @ 200Vac

Kriechstrom

0.1mA @ 100Vac,
0.2mA @ 240Vac

Gehäuseausführung SGCC
Anzeige -
Kühlsystem Convection
Eingangsklemme JST B3P5-VH (LF)(SN)
Ausgangsklemme JST B2P-VH (LF)(SN)
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung AWG 22-18
Schutz -
Anschlussklemmen -
Gewicht 0.06 kg (Open Frame) 0.15 kg (Enclosed) (0.13 lb)	Abmessungen 87.5 x 50 x 22 mm (Open Frame) 107.5 x 60 x 32 mm (Enclosed) 3.44" x 1.96" x 0.86" (Open Frame) 4.23" x 2.36" x 1.25" (Enclosed)

Vibration (Betrieb)

IEC 60068-2-6, Sine Wave: 10Hz to 55Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction

Betriebstemperaturbereich

-10°C to +70°C

Lagertemperatur

-25°C to +75°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 2% / V

Luftfeuchtigkeit Betrieb

5 to 90% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Überspannung

5.75-7.00V, Latch Mode

Überlast/ Überstrom

> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)

Übertemperatur

Latch Mode

Kurzschluss

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 200,000 hrs. as per JEITA RCR-9102B

Max. Lebensdauer

10 years (115 Vac, 50% load @ 40°C)

Elektrische Sicherheit

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016

Emission

CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B

Störfestigkeit

EN/BS EN 55024

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
