PMC-05V015W1AA

Panel Mount

PMC Serie

PMC-05V015W1AA

Ausgangsspannung

5V

Ausgangsleistung

15W

Ausgangsstrom

3A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

77 x 51 x 28 mm

3.03” x 2.01” x 1.10”

Gewicht

0.16 kg (0.35 lb)

Highlights & technische Merkmale
  • Universelle AC-Eingangsspannungsbereich
  • Keine Verminderung der Leistung über den gesamten Eingangsspannungsbereich
  • Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Sicherheitszulassung IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 und EMI nach EN 55032, Klasse B
Anwendungsbereiche


PMC-05V015W1AA
PMC-05V015W1AA

Panel Mount

PMC Serie

PMC-05V015W1AA

Highlights & technische Merkmale
  • Universelle AC-Eingangsspannungsbereich
  • Keine Verminderung der Leistung über den gesamten Eingangsspannungsbereich
  • Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Sicherheitszulassung IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 und EMI nach EN 55032, Klasse B
Ausgangsspannung

5V

Ausgangsleistung

15W

Ausgangsstrom

3A

Eingangsspannungsbereich

85-264Vac

Abmessungen

77 x 51 x 28 mm

3.03” x 2.01” x 1.10”

Gewicht

0.16 kg (0.35 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 17-May-2024

Manual

Uploaded on 22-Apr-2020


Uploaded on 23-Mar-2025

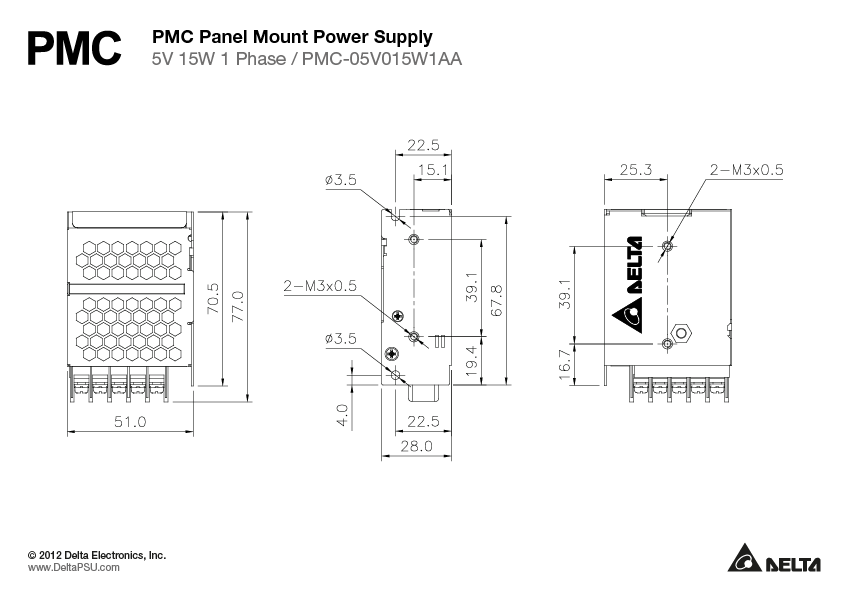

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

BIS

Uploaded on 17-May-2024

CB

Uploaded on 30-Nov-2020

CCC

Uploaded on 09-Nov-2022

CE

Uploaded on 30-Nov-2020

EAC

Uploaded on 22-Apr-2020

KC

Uploaded on 24-Feb-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 30-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Sep-2021

UL

Uploaded on 30-Nov-2020

Tech Specs

Tech Specs

Ausgangsstrom
3A
Ausgangsspannung
5V
Ausgangsspannung
Einstellbare Ausgangsspannung
4.75-5.5Vdc
Ausgangsleistung
15W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 0.5% (@ 85-264Vac input, 100% load)
Ausgleich von Laständerung
< 1.0% (@ 85-264Vac input, 0-100% load)
PARD
< 70mVpp
Einschaltzeit
< 2000ms @ nominal input (100% load)
Netzausfall-Überbrückungszeit
> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 50Hz)
Anlauf mit kapazitiver Last
3,000µF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
125-250Vdc
DC-Eingangsspannungsbereich
125-375Vdc
Eingangsstrom
< 0.4A @ 115Vac,
< 0.22A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
> 80% @ 115Vac & 230Vac
Einschaltstrom
< 30A @ 115Vac,
< 65A @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
Conform to EN61000-3-2
Kriechstrom
< 1mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
0% load: < 0.3W @ 115Vac & 230Vac
100% load: < 3.7W @ 115Vac & 230Vac
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
SECC Steel
Anzeige
Green LED DC OK
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
<40dBA
Eingangs-/Ausgangsklemme
M2 x 5 Pins (Rated 300V/10A)
Signal
-
Montageschiene
-
Leitung
AWG 20-16
Schutz
-
Anschlussklemmen
-
Gewicht
0.16 kg (0.35 lb)
Abmessungen
77 x 51 x 28 mm
3.03” x 2.01” x 1.10”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-25°C to +85°C
Leistungsbegrenzung
> 60°C de-rate power by 2.5% /°C
Luftfeuchtigkeit Betrieb
5 to 95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total
Vibration (außer Betrieb)
IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
0 to 3,000 Meters (9,840 ft)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total
Überspannungskategorie
II
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
6.5V +20%/-10%, SELV output, Hiccup Mode, Non-Latching (Auto-Recovery).
Überlast/ Überstrom
> 120% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery).
Übertemperatur
< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)
Kurzschluss
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 700,000 hrs. as per Telcordia SR-332 I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C
Max. Lebensdauer
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
SIQ Bauart : EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme : IEC 60950-1, IEC 62368-1
CCC: GB/T 9254.1, GB 17625.1 and GB 4943.1 仅适用于海拔 2000m 以下地区安全使用
BIS: IS 13252 (Part 1)
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
SELV (IEC 60950-1)
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
CE & RE : Generic Standards: CISPR32, EN/BS EN 55032, KN 32,
FCC Title 47: Class B
Störfestigkeit
Generic Standards: EN/BS EN 55024, KN 35
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
