PMC-24V100W1AA

Panel Mount

PMC Serie

PMC-24V100W1AA

Ausgangsspannung

24V

Ausgangsleistung

100W

Ausgangsstrom

4.17A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

158 x 97 x 38 mm

6.22” x 3.82” x 1.50”

Gewicht

0.41 kg (0.90 lb)

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung
Keine Verminderung der Leistung über den gesamten Eingangsspannungsbereich
Korrosionsbeständiges Aluminium-Gehäuse
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Sicherheitszulassung IEC/EN/UL 60950-1, IEC/EN/UL 62368-1
Auch erhältlich: IP20 und Front-Anschlüsse

** Abgekündigtes Produkt **

PMC-24V100W1AA

Empfohlenes Modell: PMT-24V100W2BA/PMT-24V100W2BAC

** NRND **

PMC-24V100W1AL

Empfohlenes Model: PMT-24V100W2BA

Optional Models

Modell	Description
PMC-24V100W1AL	Front face connector

Anwendungsbereiche

Panel Mount

PMC Serie

PMC-24V100W1AA

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung
Keine Verminderung der Leistung über den gesamten Eingangsspannungsbereich
Korrosionsbeständiges Aluminium-Gehäuse
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Sicherheitszulassung IEC/EN/UL 60950-1, IEC/EN/UL 62368-1
Auch erhältlich: IP20 und Front-Anschlüsse

** Abgekündigtes Produkt **

PMC-24V100W1AA

Empfohlenes Modell: PMT-24V100W2BA/PMT-24V100W2BAC

** NRND **

PMC-24V100W1AL

Empfohlenes Model: PMT-24V100W2BA

Ausgangsspannung

24V

Ausgangsleistung

100W

Ausgangsstrom

4.17A

Eingangsspannungsbereich

85-264Vac

Abmessungen

158 x 97 x 38 mm

6.22” x 3.82” x 1.50”

Gewicht

0.41 kg (0.90 lb)

Anwendungsbereiche

Optional Models

Modell	Description
PMC-24V100W1AL	Front face connector

Download

Datasheet

Uploaded on 29-Nov-2021

Manual

Uploaded on 13-Nov-2020


Uploaded on 25-Mar-2025

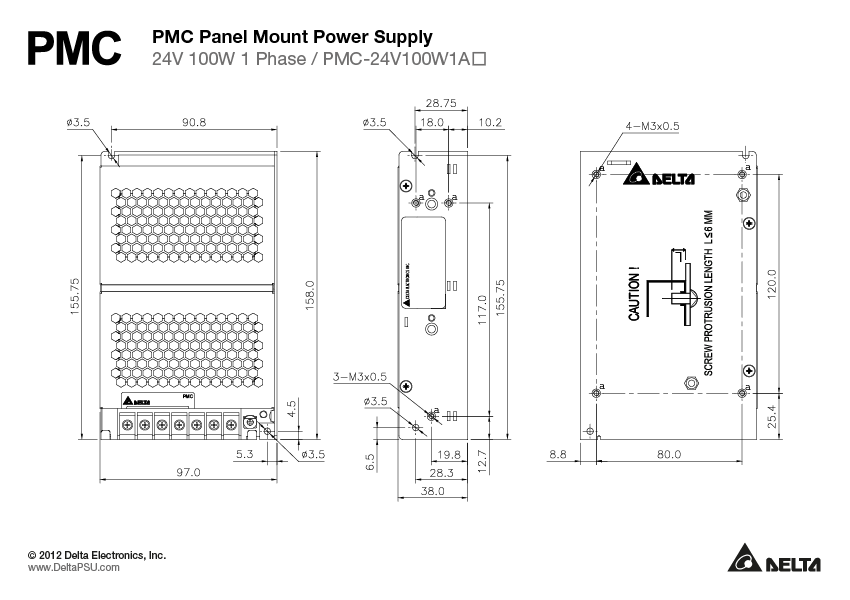

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 16-Nov-2020

CCC

Uploaded on 27-Feb-2023

Uploaded on 16-Nov-2020

EAC

Uploaded on 22-Apr-2020

Uploaded on 29-Nov-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 16-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Nov-2021

Uploaded on 16-Nov-2020

GUI Software

Tech Specs

Ausgangsstrom

4.17A

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

22-28Vdc

Ausgangsleistung

100W

Ausgleich von Spannungsschwankungen

< 0.5% typ. (@ 85-264Vac input, 100% load)

Ausgleich von Laständerung

< 1% typ. (@ 85-264Vac input, 0-100% load)

PARD

< 150mVpp

Einschaltzeit

< 1000ms @ nominal input (100% load)

Netzausfall-Überbrückungszeit

> 15ms @ 115Vac,
> 90ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 100Hz)

Anlauf mit kapazitiver Last

8,000µF Max

Einschwingzeit

< 30ms @ nominal input (100% load)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

125-250Vdc

DC-Eingangsspannungsbereich

125-375Vdc

Eingangsstrom

< 2.0A @ 115Vac, < 1.1A @ 230Vac

Effizienz bei 100 %

> 86% @ 115Vac & 230Vac

Einschaltstrom

< 50A @ 115Vac, < 100A @ 230Vac

Leistungsfaktor bei 100%

Conform to EN61000-3-2, Class A

Kriechstrom

< 1mA @ 240Vac

Gehäuseausführung Aluminium
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) < 40dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.41 kg (0.90 lb)	Abmessungen 158 x 97 x 38 mm 6.22” x 3.82” x 1.50”

Betriebstemperaturbereich

-10°C to +70°C

Lagertemperatur

-25°C to +85°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5% /°C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total

Vibration (außer Betrieb)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 90 min per axis for all X, Y, Z direction

Einsatzhöhe

3,000 Meters (9,840 ft.)

Verschmutzungsgrad

Überspannung

< 32V ±10%, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)

Überlast/ Überstrom

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto recovery)

Übertemperatur

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-recovery).

Kurzschluss

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed).

Schutzklasse

IP20 (PMC-24V100W1AJ)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 700,000 hrs, as per per Telcordia SR-332 I/P: 115Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart : EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CCC : GB4943.1
CB scheme : IEC 60950-1, IEC 62368-1 KC : KN32, KN35

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

Sicherheit Eingang Niederspannung

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: CISPR 32, EN/BS EN 55032, KN 32, FCC Title 47: Class B, GB 9254.1

Störfestigkeit

Generic Standard: EN/BS EN 55024, KN 35

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A; GB 17625.1

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
