PMC-24V150W2AA

Panel Mount

PMC Serie

PMC-24V150W2AA

Ausgangsspannung

24V

Ausgangsleistung

150W

Ausgangsstrom

6.25A

Eingangsspannungsbereich

180-264Vac

Abmessungen (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Gewicht

0.50 kg (1.10 lb)

Highlights & technische Merkmale

  • Hoher Wechselstrom-Eingangsspannungsbereich von 180 bis 264 VAC ohne Leistungsverringerung
  • Leichtes, korrosionsbeständiges Aluminium-Gehäuse
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Überspannungs-/ Überstrom-/ Übertemperaturschutz
  • Zertifiziert nach IEC/EN/UL 62368-1


** Abgekündigtes Produkt **

Ersetzt durch: PMT-24V150W2BA


Tags
2 phase
Anwendungsbereiche


PMC-24V150W2AA
PMC-24V150W2AA

Panel Mount

PMC Serie

PMC-24V150W2AA

Highlights & technische Merkmale

  • Hoher Wechselstrom-Eingangsspannungsbereich von 180 bis 264 VAC ohne Leistungsverringerung
  • Leichtes, korrosionsbeständiges Aluminium-Gehäuse
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Überspannungs-/ Überstrom-/ Übertemperaturschutz
  • Zertifiziert nach IEC/EN/UL 62368-1


** Abgekündigtes Produkt **

Ersetzt durch: PMT-24V150W2BA


Ausgangsspannung

24V

Ausgangsleistung

150W

Ausgangsstrom

6.25A

Eingangsspannungsbereich

180-264Vac

Abmessungen

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Gewicht

0.50 kg (1.10 lb)

Anwendungsbereiche
Tags
2 phase

Download

Download

Datasheet

Uploaded on 22-Sep-2021

Manual

Uploaded on 17-Nov-2020


Uploaded on 06-Jun-2024

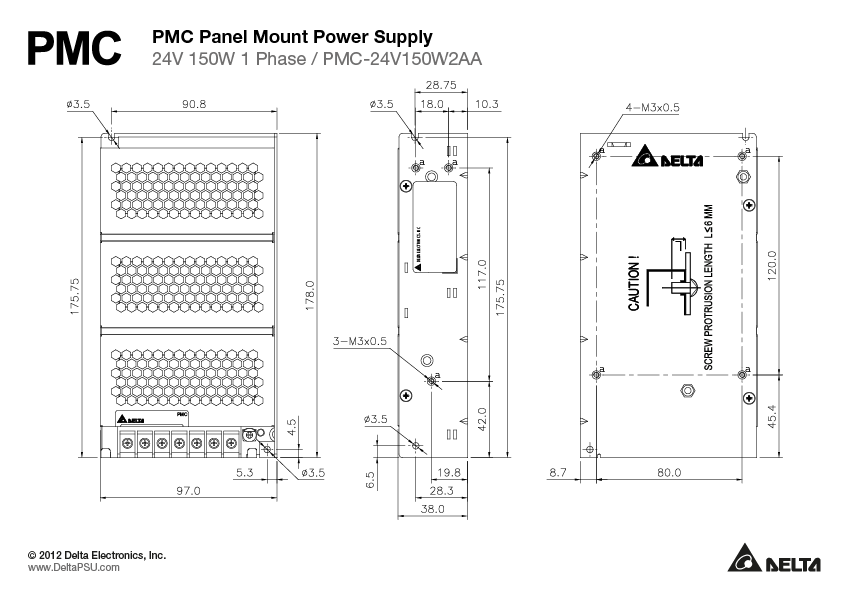

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 16-Nov-2020

CCC

Uploaded on 22-Apr-2020

CE

Uploaded on 17-Nov-2020

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 16-Nov-2020

UKCA

Uploaded on 22-Sep-2021

UL

Uploaded on 16-Nov-2020

Tech Specs

Tech Specs

Ausgangsstrom
6.25A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
22-28Vdc
Ausgangsleistung
150W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 0.5% typ. (@ 85-264Vac input, 100% load)
Ausgleich von Laständerung
< 1% typ. (@ 170-264Vac input, 0-100% load)
PARD
<100mVpp
Einschaltzeit
< 1000ms @ nominal input (100% load)
Netzausfall-Überbrückungszeit
> 20ms @ 230Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 170-264 Vac input, 0-100% load
(Slew Rate: 0.1 A/μs, 50% duty cycle @ 5 Hz)
Anlauf mit kapazitiver Last
8,000µF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
<100 mVpp
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 30ms @ nominal input (100% load)
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
200-240Vac
Eingangsspannungsbereich
180-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
220-250Vdc
DC-Eingangsspannungsbereich
220-375Vdc
Eingangsstrom
< 1.60A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
> 87.0% @ 230Vac
Einschaltstrom
< 120A @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
Conform to EN61000-3-2, Class A
Kriechstrom
< 1mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Gehäuseausführung
Aluminium
Anzeige
Green LED (DC OK)
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
<40dBA
Eingangs-/Ausgangsklemme
M3.5 x 7 Pins (Rated 300V/15A)
Signal
-
Montageschiene
-
Leitung
AWG 20-14
Schutz
-
Anschlussklemmen
-
Gewicht
0.50 kg (1.10 lb)
Abmessungen
178 x 97 x 38 mm
7.01” x 3.82” x 1.50”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-25°C to +85°C
Leistungsbegrenzung
> 50°C de-rate power by 2.5% /°C
Luftfeuchtigkeit Betrieb
< 95% RH
Stoßtest (außer Betrieb)
IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total
Vibration (außer Betrieb)
IEC60068-2-6, 10Hz to 500Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
2
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Überspannung
< 32V ±10%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery).
Überlast/ Überstrom
> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery).
Übertemperatur
< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery).
Kurzschluss
Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed).
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 700,000 hrs. per Telcordia SR-332
Max. Lebensdauer
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB/T9254, GB 17625.1 and GB 4943.1
仅适用于海拔 2000m 以下地区安全使用
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 500 Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Generic Standards: CISPR32, EN/BS EN 55032,
FCC Title 47: Class B, GB 9254
Störfestigkeit
Generic Standards: EN/BS EN 55024
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
