Delta PMC-24V600W1BA 24V 600W 25A Panel Mount PMC Series

Download

Datasheet

Uploaded on 05-Jul-2022

Manual

Uploaded on 11-Jun-2020


Uploaded on 06-Jun-2024

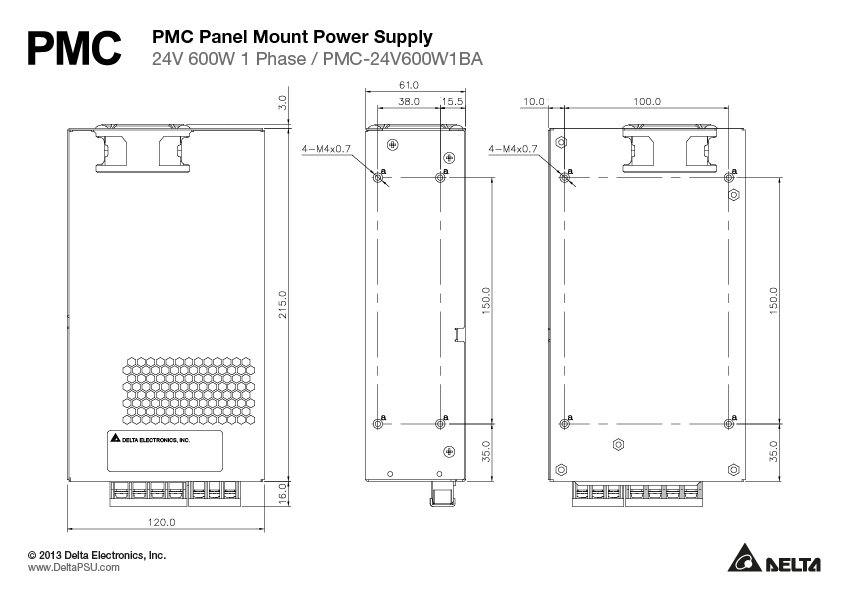

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 26-Nov-2020

Uploaded on 02-Dec-2022

EAC

Uploaded on 22-Apr-2020

Uploaded on 29-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 26-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Jul-2021

Uploaded on 26-Nov-2020

GUI Software

Tech Specs

Ausgangsstrom

25A

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

21.6-26.4Vdc

Ausgangsleistung

600W

Ausgleich von Spannungsschwankungen

< 0.4% typ. (@ 115 & 240Vac input, 100% load)

Ausgleich von Laständerung

< 0.625% typ. (@ 115 & 240Vac input, 100% load)

PARD

< 180mVpp @ 0°C to 50°C,
< 240mVpp @ -20°C to 0°C

Einschaltzeit

< 800ms @ 230Vac (100% load)

Netzausfall-Überbrückungszeit

> 20ms @ 115Vac & 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 0-50% load and 50-100% load

Anlauf mit kapazitiver Last

10,000μF Max

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

142-340Vdc

DC-Eingangsspannungsbereich

120-370Vdc
(Refer to the Output De-rating VS. Input Voltage graph)

Eingangsstrom

< 6.50A @ 115Vac,
< 3.20A @ 230Vac

Effizienz bei 100 %

> 86.0% @ 115Vac, > 89.0% @ 230Vac

Einschaltstrom

< 20A @ 115Vac,
< 40A @ 230Vac

Leistungsfaktor bei 100%

> 0.99 @ 115Vac,
> 0.94 @ 230Vac

Kriechstrom

< 1.5mA

Gehäuseausführung SECC
Anzeige 1.60 kg (3.53 lb) Green LED (DC OK)
Kühlsystem Forced Cooling (Built-in Fan)
Eingangsklemme 3 Pins (Rated 300V/20A)
Ausgangsklemme 4 Pins (Rated 300V/25A)
Signalklemme -
Geräuschschalldruckpegel (SPL) < 52dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 1.60 kg (3.53 lb)	Abmessungen 215 x 120 x 61 mm 8.46” x 4.72” x 2.40”

Betriebstemperaturbereich

-20°C to +70°C

Lagertemperatur

-20°C to +75°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5% / °C,
< 115Vac de-rate power by 0.67% / 1V

Luftfeuchtigkeit Betrieb

20-90% RH

Stoßtest (außer Betrieb)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 times per direction, 2 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

Verschmutzungsgrad

Überspannung

27.6-33.6V, SELV Output, Latch-off Mode

Überlast/ Überstrom

> 180% of rated load @ Vin ≥115Vac, Hicc-up Mode, Non-Latching (Auto-Recovery)

Übertemperatur

< 70°C Surrounding Air Temperature @ 100% load, Latch-off Mode

Kurzschluss

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 300,000 hrs. as per Tel cordia SR-332

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

Sicherheit Eingang Niederspannung

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

K 60950-1

Emission

Generic Standards:
CISPR 32, EN/BS EN 55032, CISPR 11, EN/BS EN 55011, FCC Title 47, VCCI*: Class B

Störfestigkeit

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
