PMF-24V320WCGB

Panel Mount

PMF Serie

PMF-24V320WCGB

Ausgangsspannung

24V

Ausgangsleistung

320W

Ausgangsstrom

13.33A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

Gewicht

0.84 kg (1.85 lb)

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung
Integrierte aktive PFC und Ventilatordrehzahlsteuerung
Korrosionsbeständiges Aluminium-Gehäuse
Konform mit Oberwellenstrom IEC/EN/BS EN 61000-3-2, Klasse A und Klasse D
Kaltstart -20°C bei 100% Last (320W)
Fernbetätigung für ON/ OFF als Option erhältlich

** NRND **

PMF-24V320WCGR, PMF-24V320WCAB, PMF-24V320WCAR

Empfohlenes Modell: PMR-24V320W1AT

Optional Models

Model	Description
PMF-24V320WCGR	Front face connector, remote ON/OFF
PMF-24V320WCAB	Terminal block
PMF-24V320WCAR	Terminal block, remote ON/OFF

Anwendungsbereiche

Panel Mount

PMF Serie

PMF-24V320WCGB

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung
Integrierte aktive PFC und Ventilatordrehzahlsteuerung
Korrosionsbeständiges Aluminium-Gehäuse
Konform mit Oberwellenstrom IEC/EN/BS EN 61000-3-2, Klasse A und Klasse D
Kaltstart -20°C bei 100% Last (320W)
Fernbetätigung für ON/ OFF als Option erhältlich

** NRND **

PMF-24V320WCGR, PMF-24V320WCAB, PMF-24V320WCAR

Empfohlenes Modell: PMR-24V320W1AT

Ausgangsspannung

24V

Ausgangsleistung

320W

Ausgangsstrom

13.33A

Eingangsspannungsbereich

85-264Vac

Abmessungen

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

Gewicht

0.84 kg (1.85 lb)

Anwendungsbereiche

Optional Models

Model	Description
PMF-24V320WCGR	Front face connector, remote ON/OFF
PMF-24V320WCAB	Terminal block
PMF-24V320WCAR	Terminal block, remote ON/OFF

Download

Datasheet

Uploaded on 27-Jun-2022

Manual

Uploaded on 22-Apr-2020


Uploaded on 10-Oct-2024

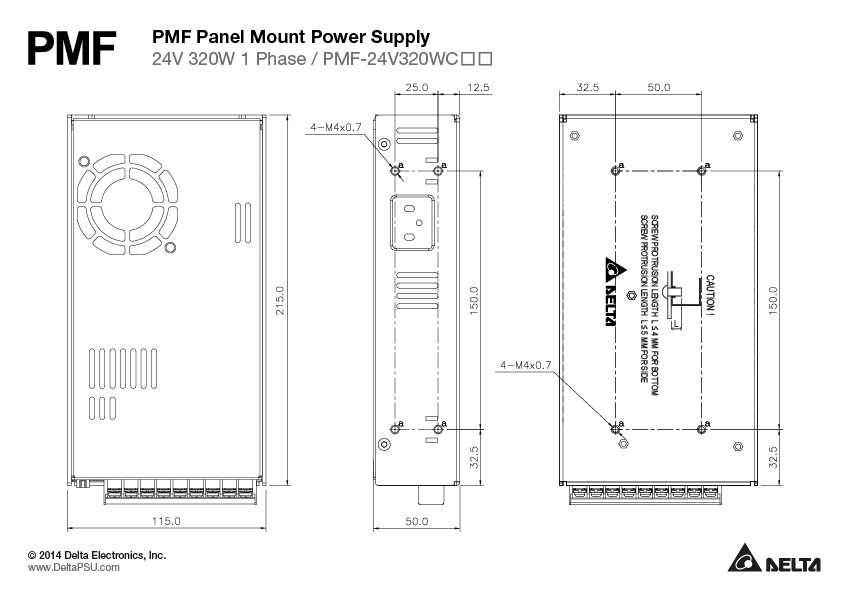

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 06-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 10-Nov-2020

Uploaded on 22-Apr-2020

GUI Software

Tech Specs

Ausgangsstrom

13.33A

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

21.6-26.4Vdc

Ausgangsleistung

320W

Ausgleich von Spannungsschwankungen

± 0.2% typ. (@ 115Vac & 230Vac)

Ausgleich von Laständerung

± 1.0% typ. (@ 115Vac & 230Vac)

PARD

< 150mVpp @ 25°C
< 300mVpp @ -10°C

Einschaltzeit

2500ms typ. @ 115Vac,
800ms typ. @ 230Vac (100% load)

Netzausfall-Überbrückungszeit

20ms typ. @ 115Vac & 230Vac

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% (2.4V pk-pk) @ 115Vac & 230Vac (0-100% load)

Anlauf mit kapazitiver Last

8,000µF Max

externe Steuerung (ein/aus)

CN102
Output ON: 5-12.5 V
Output OFF: 0-0.5 V

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

47-63Hz

Eingangsstrom

< 5.00A @ 115Vac,
< 2.50A @ 230Vac

Effizienz bei 100 %

87.0% typ. @ 230Vac

Leistungsfaktor bei 100%

0.98 typ. @ 115Vac,
0.95 typ. @ 230Vac

Kriechstrom

< 1mA @ 240Vac

Gehäuseausführung Aluminium
Anzeige -
Kühlsystem Forced Cooling
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.84 kg (1.85 lb)	Abmessungen 215 x 115 x 50 mm 8.46” x 4.53” x 1.97”

Betriebstemperaturbereich

-10°C to +70°C (Cold start at -20°C)

Lagertemperatur

-25°C to +85°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 1.33% / 1V

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

Überspannung

27.6-32.4V, Latch Mode (AC power is recycled)

Überlast/ Überstrom

105-150%, Hiccup Mode, Non-Latching (Auto-Recovery)

Übertemperatur

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

Kurzschluss

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutz gegen Schock

Class I with PE(Primary Earth) connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C

Elektrische Sicherheit

TUV Bauart:EN 60950-1, EN 62368-1
UL/cUL recognized:UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme:IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

Sicherheit Eingang Niederspannung

SELV (EN 60950-1)

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016

Emission

CISPR 22, EN/BS EN 55022, FCC Title 47: Class B

Störfestigkeit

EN/BS EN 55024

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A and Class D

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
