PMF-4V320WCGB

Panel Mount

PMF Serie

PMF-4V320WCGB

Ausgangsspannung

4.2V

Ausgangsleistung

231W

Ausgangsstrom

55A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

Gewicht

0.86 kg (1.90 lb)

Highlights & technische Merkmale
  • Universelle Wechselstrom-Eingangsspannung
  • Integrierte aktive PFC und Ventilatordrehzahlsteuerung
  • Korrosionsbeständiges Aluminium-Gehäuse
  • Konform mit Oberwellenstrom IEC/EN/BS EN 61000-3-2, Klasse A und Klasse D
  • Kaltstart -20°C bei 100% Last (231W)
  • Fernbetätigung für ON/ OFF als Option erhältlich


Model Description
PMF-4V320WCGR Front face connector, remote ON/OFF
PMF-4V320WCAB Terminal block
PMF-4V320WCAR Terminal block, remote ON/OFF
Anwendungsbereiche


PMF-4V320WCGB
PMF-4V320WCGB

Panel Mount

PMF Serie

PMF-4V320WCGB

Highlights & technische Merkmale
  • Universelle Wechselstrom-Eingangsspannung
  • Integrierte aktive PFC und Ventilatordrehzahlsteuerung
  • Korrosionsbeständiges Aluminium-Gehäuse
  • Konform mit Oberwellenstrom IEC/EN/BS EN 61000-3-2, Klasse A und Klasse D
  • Kaltstart -20°C bei 100% Last (231W)
  • Fernbetätigung für ON/ OFF als Option erhältlich


Ausgangsspannung

4.2V

Ausgangsleistung

231W

Ausgangsstrom

55A

Eingangsspannungsbereich

85-264Vac

Abmessungen

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

Gewicht

0.86 kg (1.90 lb)

Anwendungsbereiche
Model Description
PMF-4V320WCGR Front face connector, remote ON/OFF
PMF-4V320WCAB Terminal block
PMF-4V320WCAR Terminal block, remote ON/OFF

Download

Download

Datasheet

Uploaded on 27-Jun-2022

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

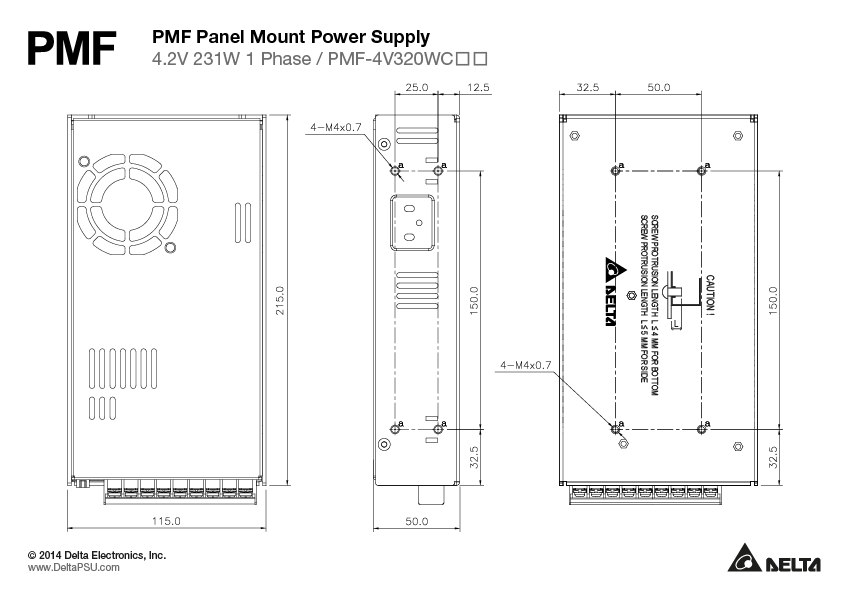

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 06-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 10-Nov-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

Ausgangsstrom
55A
Ausgangsspannung
4.2V
Ausgangsspannung
Einstellbare Ausgangsspannung
3.78-4.62Vdc
Ausgangsleistung
231W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 0.5% typ. (@ 115Vac & 230Vac)
Ausgleich von Laständerung
± 1.5% typ. (@ 115Vac & 230Vac)
PARD
< 150mVpp@ 25°C
< 300mVpp @ -10°C
Einschaltzeit
2500ms typ. @ 115Vac,
1000ms typ. @ 230Vac (100% load)
Netzausfall-Überbrückungszeit
16ms typ. @ 115Vac & 230Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% (0.5V pk-pk) @ 115Vac & 230Vac (0-50% load and 50-100% load)
(Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz)
Anlauf mit kapazitiver Last
8,000μF Max
externe Steuerung (ein/aus)
CN102
Output ON: 5-12.5 V
Output OFF: 0-0.5 V
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
50ms typ. @ 115Vac & 230Vac (100% load)
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
< 5.00A@115Vac, < 2.50A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
76.5% typ. @ 230Vac
Einschaltstrom
(Cold Start)
< 20A @ 115Vac, < 40A @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
0.97 typ. @ 115Vac, 0.94 typ. @ 230Vac
Kriechstrom
< 1mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
0% load: 3.43W typ. @ 115Vac & 3.25W typ. @ 230Vac
100% load: 79.68 typ. @ 115Vac & 71.72 typ. @ 230Vac
Efficiency @ 10% load
-
Gehäuseausführung
Aluminium
Anzeige
Green LED (DC OK)
Kühlsystem
Forced Cooling
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
<60dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
AWG 14-12
Schutz
-
Anschlussklemmen
-
Gewicht
0.86 kg (1.90 lb)
Abmessungen
215 x 115 x 50 mm
8.46” x 4.53” x 1.97”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C (Cold start at -20°C)
Lagertemperatur
-25°C to +85°C
Leistungsbegrenzung
> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 5% / 1V
Luftfeuchtigkeit Betrieb
5 to 95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions
Vibration (außer Betrieb)
IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
0 to 5,000 Meters(16,400 ft.)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
-
Überspannungskategorie
II
Corrosion
-
Überspannung
4.83-6.50V, Latch Mode
Überlast/ Überstrom
105-135%, Hiccup Mode, Non-Latching (Auto-Recovery)
Übertemperatur
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
Kurzschluss
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C
Max. Lebensdauer
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart : EN 60950-1, EN62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme : IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
SELV (EN 60950-1)
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
Störfestigkeit
EN/BS EN 55024
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A and Class D
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
