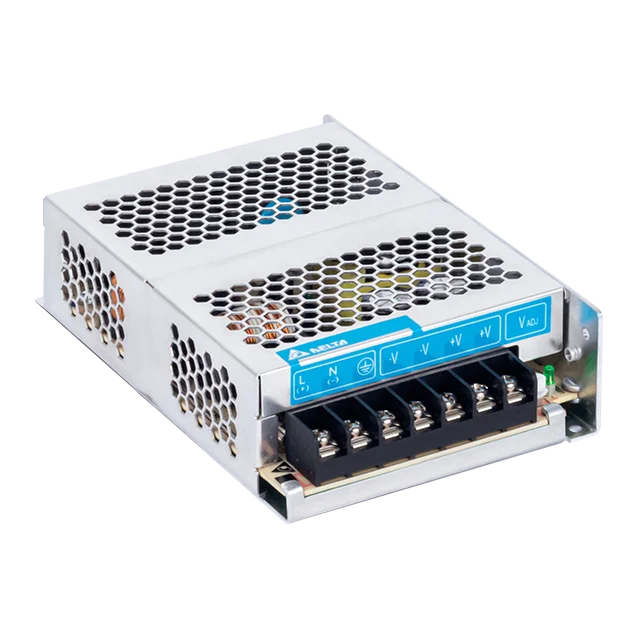

PMH-24V100WCCS

Panel Mount

PMH Serie

PMH-24V100WCCS

Ausgangsspannung

24V

Ausgangsleistung

100W

Ausgangsstrom

4.16A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

158 x 97 x 38 mm

6.22” x 3.82” x 1.50”

Gewicht

0.43 kg (0.95 lb)

Highlights & technische Merkmale

Zulassung für Haushaltsgeräte nach IEC/EN 60335-1, IEC/EN 61558-1 und IEC/EN 61558-2-16
Universelle Wechselstrom-Eingangsspannung
Volle Leistung von -20°C bis +50°C in 5000m (16400 Fuß) Höhe
Korrosionsbeständiges Aluminium-Gehäuse
Stromverbrauch ohne Last < 0,5W
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332

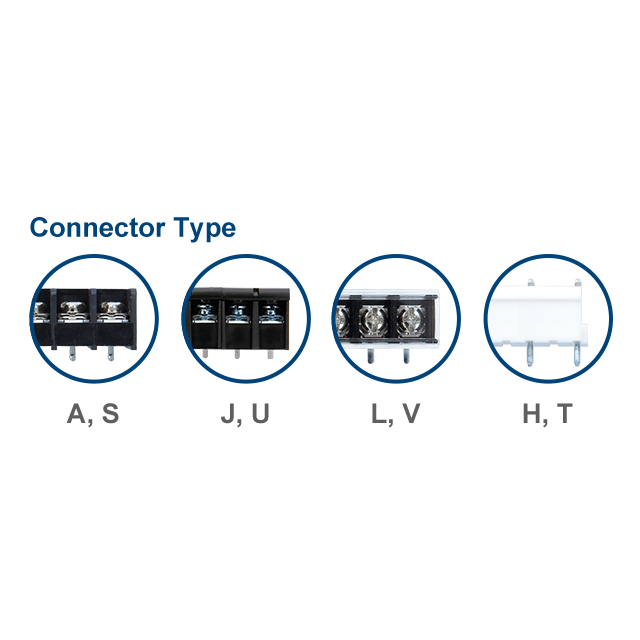

Vielseitige Anschluss-Optionen erhältlich: IP20, Front- oder Kabelbaumstecker
Zertifiziert nach IEC/EN/UL 62368-1

** Discontinued Product **

Replaced by: PMT-24V100W2BA

Anwendungsbereiche

Download

Datasheet

Uploaded on 19-Apr-2022

Manual

Uploaded on 20-May-2022


Uploaded on 06-Jun-2024

Mechanical Drawing

Uploaded on 25-Apr-2022

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 07-Jan-2021

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 07-Jan-2021

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 22-Nov-2021

Uploaded on 07-Jan-2021

GUI Software

Tech Specs

Ausgangsstrom

4.16A

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

22-28Vdc

Ausgangsleistung

100W

Ausgleich von Spannungsschwankungen

< 0.5% (@ 85-264Vac input, 100% load)

Ausgleich von Laständerung

< 1.0% (@ 85-264Vac input, 0-100% load)

PARD

< 100mVpp

Einschaltzeit

< 1300ms @ 100Vac (100% load)
< 750ms @ 240Vac (100% load)

Netzausfall-Überbrückungszeit

> 15ms @ 115Vac, > 100ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1KHz)

Anlauf mit kapazitiver Last

8,000μF Max

Einschwingzeit

< 20ms @ nominal input (@ -20°C to 70°C)
< 30ms @ nominal input (@ < -20°C to -30°C)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

125-250Vdc

DC-Eingangsspannungsbereich

120-375Vdc

Eingangsstrom

< 1.90A @ 115Vac, < 1.10A @ 230Vac

Effizienz bei 100 %

> 87.0% @ 115Vac, > 89.0% @ 230Vac

Einschaltstrom

(Cold Start)
< 50A @ 115Vac, < 100A @ 230Vac

Kriechstrom

< 0.5mA @ 240Vac

Leistungsverlust

No Load: < 0.5W @ 115Vac & 230Vac
100% Load: 15.0W typ. @ 115Vac & 12.2W typ. @ 230Vac

Gehäuseausführung Aluminium
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) < 25dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.43 kg (0.95 lb)	Abmessungen 158 x 97 x 38 mm 6.22” x 3.82” x 1.50”

Betriebstemperaturbereich

-30°C to +70°C

Lagertemperatur

-30°C to +85°C

Leistungsbegrenzung

-20°C to -30°C de-rate power by 2.0% / °C > 50°C de-rate power by 2.5% / °C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms,1 times per direction, 2 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); displacement of 0.35mm; 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Stoßtest (Betrieb)

IEC 60068-2-29, 10G (100m/S²) for a duration of 11ms,1000 times per direction, 6000 times in total

Überspannungskategorie

Überspannung

28.8-35.2V range, Hiccup Mode, Non-Latching (Auto-Recovery)

Überlast/ Überstrom

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto recovery)

Übertemperatur

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-recovery)

Kurzschluss

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed).

Schutzklasse

IP20 (PMH-24V100WC☐U and PMH-24V100WC☐J)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart: EN 60950-1, EN 60335-1, EN 61558-1, EN 61558-2-16, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395) UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 60335-1, IEC 61558-1, IEC 61558-2-16, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 4.2KVac
Input to Ground: 1.5KVac

Output to Ground:
Output non-isolated to PE (common pins connect to PE) (PMH-24V100WC☐A, PMH-24V100WC☐J, PMH-24V100WC☐L, PMH-24V100WC☐H)
1.5KVdc (Output isolated to PE) (PMH-24V100WC☐S, PMH-24V100WC☐U, PMH-24V100WC☐V, PMH-24V100WC☐T)

Sicherheit Eingang Niederspannung

Output non-isolated to PE: PELV (EN 60335), SELV (EN 60950)
Output isolated to PE: SELV (EN 60335), SELV (EN 60950)

Emission

(CE & RE)
EN 55011, EN 55032, CISPR 32, FCC Title 47: Class B, EN 55014-1, EN 61000-6-3

Störfestigkeit

EN 55024, EN 61000-6-2, EN 55014-2

Oberwellenstrom Emissionen

IEC/EN 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN 61000-3-3
