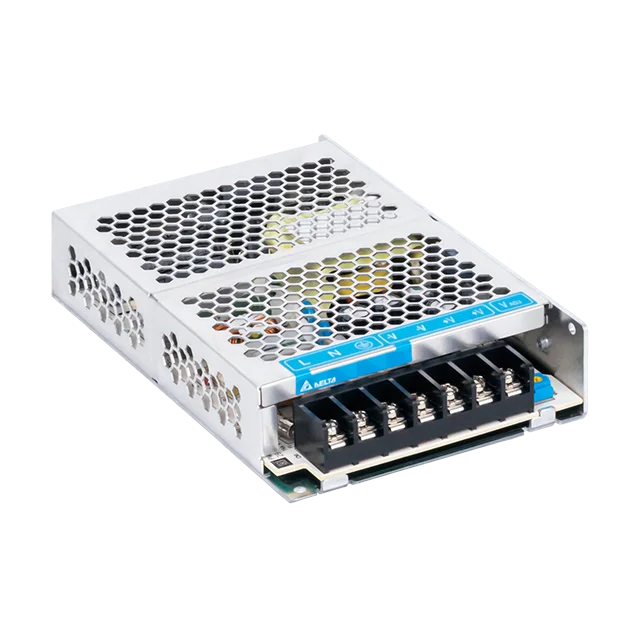

PMH-24V150WCLS

Panel Mount

PMH Serie

PMH-24V150WCLS

Ausgangsspannung

24V

Ausgangsleistung

156W

Ausgangsstrom

6.5A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

159 x 97 x 30 mm

6.26” x 3.82” x 1.18”

Gewicht

0.41 Kg (0.90 lb)

Highlights & technische Merkmale

Zulassung für Haushaltsgeräte, Verunreinigungsgrad 3 nach IEC/EN 60335-1, IEC/EN 61558-1 und IEC/EN 61558-2-16
Universelle Wechselstrom-Eingangsspannung
Übersteht Stromstöße in der Leitung von 300VAC bis zu 7 Sekunden
Volle Leistung von -25°C bis +50°C in 5000m (16400 Fuß) Höhe
Korrosionsbeständiges Aluminium-Gehäuse
Stromverbrauch ohne Last < 0,3W bei 115VAC
Niedriger Fehlerstrom <0,75mA
Vielseitige Anschluss-Optionen erhältlich: IP20, Front- oder Kabelbaumstecker
Zertifiziert nach IEC/EN/UL 62368-1

** Discontinued Product **
PMH-24V150WCLU, PMH-24V150WCLV
Recommended Model: PMH-24V150WCLS, PMH-24V150WCLT

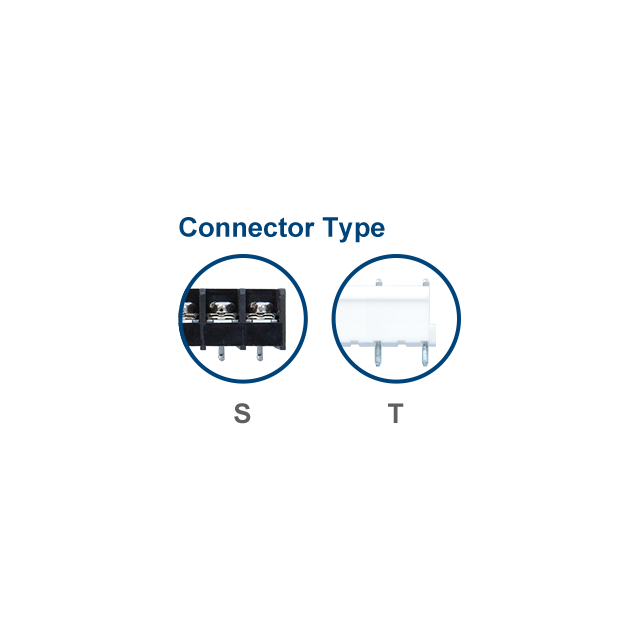

Optional Models

Model	Description
PMH-24V150WCLT	Harness connector

Anwendungsbereiche

Panel Mount

PMH Serie

PMH-24V150WCLS

Highlights & technische Merkmale

Zulassung für Haushaltsgeräte, Verunreinigungsgrad 3 nach IEC/EN 60335-1, IEC/EN 61558-1 und IEC/EN 61558-2-16
Universelle Wechselstrom-Eingangsspannung
Übersteht Stromstöße in der Leitung von 300VAC bis zu 7 Sekunden
Volle Leistung von -25°C bis +50°C in 5000m (16400 Fuß) Höhe
Korrosionsbeständiges Aluminium-Gehäuse
Stromverbrauch ohne Last < 0,3W bei 115VAC
Niedriger Fehlerstrom <0,75mA
Vielseitige Anschluss-Optionen erhältlich: IP20, Front- oder Kabelbaumstecker
Zertifiziert nach IEC/EN/UL 62368-1

** Discontinued Product **
PMH-24V150WCLU, PMH-24V150WCLV
Recommended Model: PMH-24V150WCLS, PMH-24V150WCLT

Ausgangsspannung

24V

Ausgangsleistung

156W

Ausgangsstrom

6.5A

Eingangsspannungsbereich

85-264Vac

Abmessungen

159 x 97 x 30 mm

6.26” x 3.82” x 1.18”

Gewicht

0.41 Kg (0.90 lb)

Anwendungsbereiche

Optional Models

Model	Description
PMH-24V150WCLT	Harness connector

Download

Datasheet

Uploaded on 09-Apr-2022

Manual

Uploaded on 20-May-2022


Uploaded on 06-Jun-2024

Mechanical Drawing

Uploaded on 09-Apr-2022

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 09-Apr-2022

Zertifikate

Uploaded on 04-Dec-2020

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 04-Dec-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 03-Nov-2021

Uploaded on 04-Dec-2020

GUI Software

Tech Specs

Ausgangsstrom

6.5A

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

24-28Vdc

Ausgangsleistung

156W

Ausgleich von Spannungsschwankungen

< 0.5% (@ 100-264Vac input, 100% load)

Ausgleich von Laständerung

< 0.5% (@ 100-264Vac input, 0-100% load)

PARD

< 200mVpp

Einschaltzeit

< 2500ms @ 115Vac & 230Vac (100% load)

Netzausfall-Überbrückungszeit

> 10ms @ 115Vac, > 50ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 100-264Vac input, 0-50%, 0-100%, 50-100% load (Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1kHz)

Anlauf mit kapazitiver Last

3,000μF Max

Einschwingzeit

< 100ms @ nominal input (100% load)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

125-250Vdc

DC-Eingangsspannungsbereich

120-375Vdc

Eingangsstrom

< 2.80A @ 115Vac, < 1.60A @ 230Vac

Effizienz bei 100 %

> 87.0% @ 115Vac, > 89.0% @ 230Vac

Einschaltstrom

(Cold Start)
< 40A @ 115Vac, < 80A @ 230Vac

Kriechstrom

< 0.75mA @ 240Vac

Leistungsverlust

No Load: < 0.3W @ 115Vac, < 0.5W @ 230Vac
100% Load: < 23W @ 115Vac, < 19.5W @ 230Vac

Gehäuseausführung Aluminium
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.41 Kg (0.90 lb)	Abmessungen 159 x 97 x 30 mm 6.26” x 3.82” x 1.18”

Betriebstemperaturbereich

-30°C to +70°C

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

Temperature:
< -25°C de-rate power by 5.0% / °C
> 50°C de-rate power by 2.5% / °C

Input Voltage:
< 100Vac de-rate power by 1.33%/°C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 3 times per direction, 9 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); displacement of 0.35mm; 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Überspannungskategorie

Überspannung

< 35V, SELV output, Latch Mode

Überlast/ Überstrom

110~160% of rated load current, Hiccup Mode, Non-Latching (Auto recovery)

Übertemperatur

< 75°C Surrounding Air Temperature @ 100% load, Latch Mode

Kurzschluss

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)

Schutzklasse

IP20 (PMH-24V150WCLU)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart: EN 60950-1, EN 60335-1, EN 61558-1, EN 61558-2-16, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 60335-1, IEC 61558-1, IEC 61558-2-16, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 4.0KVac
Input to Ground: 2.0KVac
Output to Ground: 1.1KVdc

Sicherheit Eingang Niederspannung

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: EN/BS EN 55011, EN/BS EN 55032, CISPR 32, FCC Title 47: Class B, EN 55014-1, EN 61000-6-3

Störfestigkeit

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2, EN 55014-2

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A (≤ 70% Load)

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3

Komponentennetzteil, Universell

EN 61204-3
