PMR-4V320WDAA

Panel Mount

PMR Serie

PMR-4V320WDAA

Ausgangsspannung

4.2V

Ausgangsleistung

252W

Ausgangsstrom

60A

Eingangsspannungsbereich

88-264Vac

Abmessungen (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

Gewicht

0.86 kg (1.90 lb)

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung
Korrosionsbeständig, Aluminium-Rahmen und -Gehäuse
Integrierte PFC und konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A und Klasse D
Flaches Design für 1U-Einbau
Lüfterlos, hohe Zuverlässigkeit
Integrierter Relaiskontakt DC OK und Redundanz Betrieb (PMR-4V320WDBA und PMR-4V320WDCA)

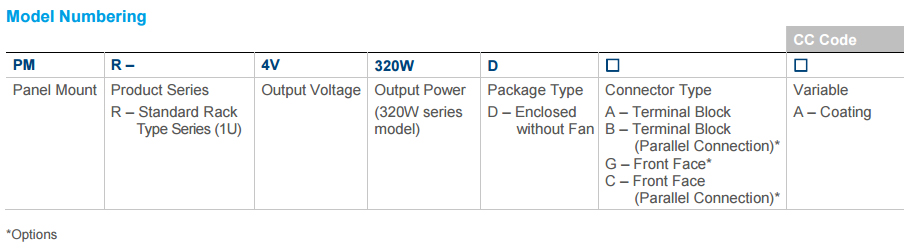

Optional Models

Model	Description
PMR-4V320WDBA	Terminal block, parallel connection
PMR-4V320WDGA	Front face connector
PMR-4V320WDCA	Front face connector, parallel Connection

Anwendungsbereiche

Panel Mount

PMR Serie

PMR-4V320WDAA

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung
Korrosionsbeständig, Aluminium-Rahmen und -Gehäuse
Integrierte PFC und konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A und Klasse D
Flaches Design für 1U-Einbau
Lüfterlos, hohe Zuverlässigkeit
Integrierter Relaiskontakt DC OK und Redundanz Betrieb (PMR-4V320WDBA und PMR-4V320WDCA)

Ausgangsspannung

4.2V

Ausgangsleistung

252W

Ausgangsstrom

60A

Eingangsspannungsbereich

88-264Vac

Abmessungen

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

Gewicht

0.86 kg (1.90 lb)

Anwendungsbereiche

Optional Models

Model	Description
PMR-4V320WDBA	Terminal block, parallel connection
PMR-4V320WDGA	Front face connector
PMR-4V320WDCA	Front face connector, parallel Connection

Download

Datasheet

Uploaded on 06-May-2024

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

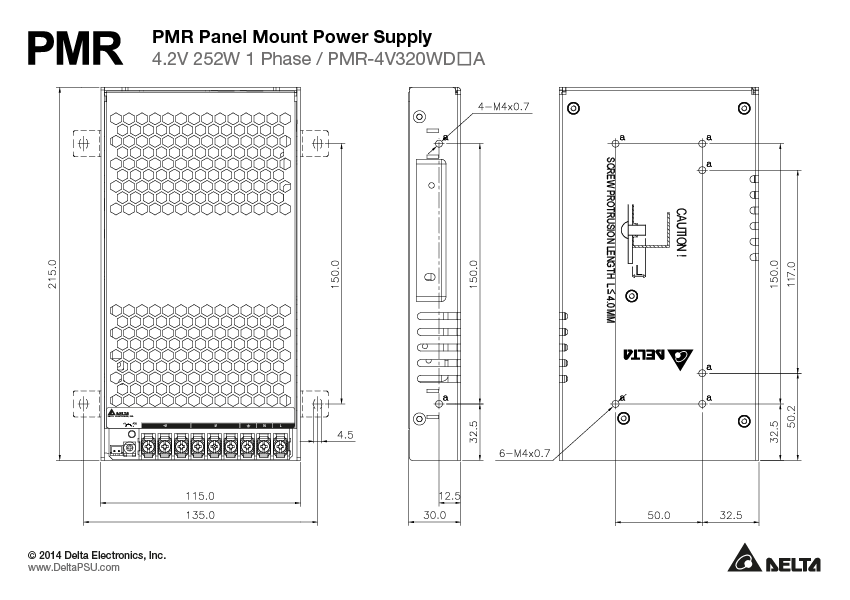

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 22-Apr-2020

CCC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

GUI Software

Tech Specs

Ausgangsstrom

60A

Ausgangsspannung

4.2V

Ausgangsleistung

252W

Ausgleich von Spannungsschwankungen

± 0.5% typ. (@ 115Vac & 230Vac, 100% load)

Ausgleich von Laständerung

± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)
For PMR-4V320WDAA and PMR-4V320WDGA

PARD

< 150mVpp @ 25°C
< 300mVpp @ -20°C

Einschaltzeit

3000ms typ. @ 115Vac
1500ms typ. @ 230Vac (100% load)

Netzausfall-Überbrückungszeit

8ms typ. @ 115Vac & 230Vac

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 1500mVpp @ 10-50% load and 50-100% load

Anlauf mit kapazitiver Last

8,000μF Max

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

88-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

< 4.50A@115Vac, < 2.50A @ 230Vac

Effizienz bei 100 %

84.5% typ. @ 115Vac, 86.5% typ. @ 230Vac

Einschaltstrom

< 20A @ 115Vac, < 40A @ 230Vac

Leistungsfaktor bei 100%

0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac

Kriechstrom

< 1mA @ 240Vac

Gehäuseausführung Aluminium
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.86 kg (1.90 lb)	Abmessungen 215 x 115 x 30 mm 8.46” x 4.53” x 1.18”

Betriebstemperaturbereich

-20°C to +70°C

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

> 40°C de-rate power by 1% / °C, > 50°C de-rate power by 1.5% / °C
< 110Vac de-rate power by 1% / 1V

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

Überspannung

5.00-6.00V, Hiccup Mode, Non-Latching
(Auto-Recovery)

Überlast/ Überstrom

105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)

Übertemperatur

Hiccup Mode, Non-Latching (Auto-Recovery)

Kurzschluss

Hiccup Mode, Non-Latching (Auto-Recovery)

Schutz gegen Schock

Class I with PE connection

MTBF

> 700,000 hrs. as per Telcordia SR-332

In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC

Emission

CISPR 22, EN 55022, FCC Title 47: Class B

Störfestigkeit

EN 55024

Oberwellenstrom Emissionen

IEC/EN 61000-3-2, Class A and Class D

Spannungsverlust und Flackern

IEC/EN 61000-3-3
