PMU-27V155WCCA

Panel Mount

PMU Serie

PMU-27V155WCCA

Ausgangsspannung

27.6V

Ausgangsleistung

151W

Ausgangsstrom

4A,1.5A

Eingangsspannungsbereich

90-132Vac, 180-264Vac (Selectable by Switch)

Abmessungen (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Gewicht

0.60 kg (1.32 lb)

Highlights & technische Merkmale

AC input voltage range selectable by switch
LED-Anzeigen für DC OK (grün) und Batterieverpolung (rot)
Keine Umschaltzeit auf Batteriebetrieb bei AC-Eingangsverlust
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Hohe MTBF > 700.000 Std., gemäß Telcordia SR-332
Überwachungssignale für AC OK, DC OK und Anzeige niedriger Batteriestand
Überspannungs-/ Überstrom-/ Übertemperatur-/ Kurzschlussschutz
Integrierter Überstrom- und Kurzschlussschutz im Puffermodusbetrieb (Batterieentladung)
Zertifiziert nach IEC/EN/UL 62368-1

Optional Models

Model	Description
PMU-27V155WCBA	Enclosed, without Signal
PMU-27V155WLCA
PMU-27V155WLBA

Anwendungsbereiche

Download

Datasheet

Uploaded on 17-May-2024

Manual

Uploaded on 26-Aug-2021


Uploaded on 06-Jun-2024

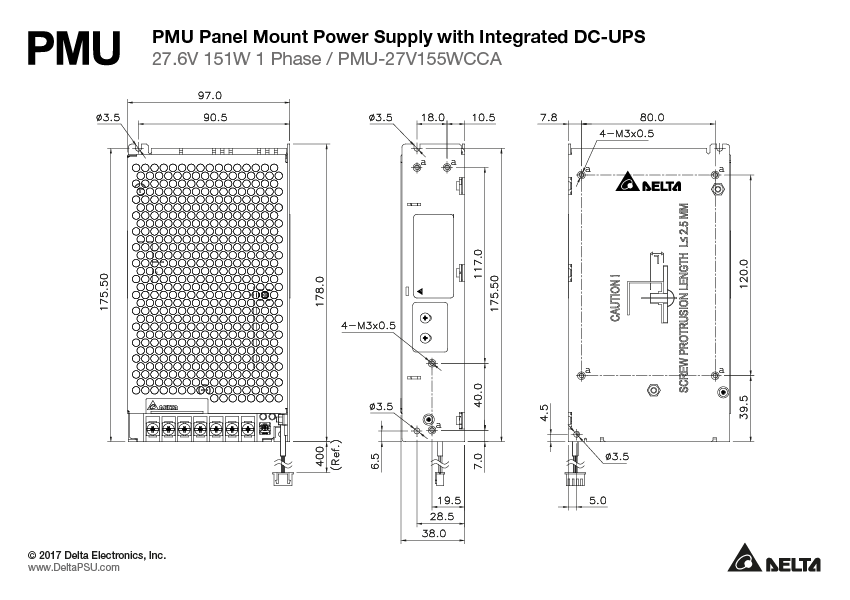

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

BIS

Uploaded on 17-May-2024

Uploaded on 07-Dec-2020

CCC

Uploaded on 17-Feb-2022

Uploaded on 07-Dec-2020

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 07-Dec-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 03-Nov-2021

Uploaded on 07-Dec-2020

GUI Software

Tech Specs

Ausgangsstrom

4A,1.5A

Ausgangsspannung

27.6V

Einstellbare Ausgangsspannung

24-28Vdc

Ausgangsleistung

151W

Ausgleich von Spannungsschwankungen

< 0.5% (90-132Vac @ 90% load,180-264Vac @ 100% load)

Ausgleich von Laständerung

< 1.0% (90-132Vac @ 0-90% load,180-264Vac @ 0-100% load)

PARD

< 150mVpp @ 0°C to -20°C
< 100mVpp @ > 0°C to 70°C

Einschaltzeit

< 1,000ms (115Vac @ 90% load, 230Vac @ 100% load)

Netzausfall-Überbrückungszeit

> 20ms (115Vac @ 90% load, 230Vac @ 100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5%, 0-50% & 50-100% & 10-100% load
(Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1KHz)

Anlauf mit kapazitiver Last

3,600μF at 27.6V/5.5A

Spannungsabfall zwischen Eingang und Ausgang

Normal Mode: 0.5V typ.
Buffering Mode: 0.2V typ.

Einschwingzeit

< 50ms (100Vac @ 90% load, 200Vac @ 100% load)

Nominale Eingangsspannung

100-120Vac, 200-240Vac (Selectable by Switch)

Eingangsspannungsbereich

90-132Vac, 180-264Vac (Selectable by Switch)

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

< 2.5A @ 115Vac, < 1.5A @ 230Vac

Effizienz bei 100 %

> 85.0% @ 115Vac
> 86.0% @ 230Vac

Einschaltstrom

(Cold Start)
< 25A @ 115Vac & 230Vac

Kriechstrom

< 0.5mA @ 264Vac

Leistungsverlust

No Load: < 0.4W @ 115Vac, < 0.5W @ 230Vac
100% Load: < 23W @ 115Vac & 230Vac

Gehäuseausführung AL / SGCC
Anzeige LED Indicator: Green LED: DC OK Red LED: Battery Connected in Reverse Polarity
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.60 kg (1.32 lb)	Abmessungen 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

Betriebstemperaturbereich

-20°C to +70°C

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

I/P: 90-132Vac:
< 0°C to -20°C de-rate power by 2.25% / °C
50°C to 70°C de-rate power by 2.25% / °C
I/P: 180-264Vac:
< 0°C to -20°C de-rate power by 2.5% / °C
50°C to 70°C de-rate power by 2.5% / °C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms,3 times per direction, 9 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); displacement of 0.35mm; 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Stoßtest (Betrieb)

IEC 60068-2-29, 10G (100m/S²) for a duration of 11ms,1000 times per direction, 3000 times in total

Überspannungskategorie

Überspannung

V1: <37.0V, SELV Output, Hiccup mode, Non-latching (auto-recovery)
B+: 30Vdc Max will not cause damage to the unit

Überlast/ Überstrom

Normal Mode: 105-150% of rated load current, Hiccup mode, Non-Latching (Auto recovery)
Buffering Mode: 6.05-11.0A, Latch mode

Übertemperatur

Latch mode

Kurzschluss

Normal Mode: Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)
Buffering Mode: Latch mode

Schutz gegen Schock

Class I with Primary Earth connection

Batterieverpolschutz

Yes (RED LED = ON)

Schutz falsche Batteriespannung

Yes, 30Vdc Max will not cause damage to the unit

Tiefentladungsschutz

18.0V ± 0.5V

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, Ta: 25°C
O/P: 13.8V/9.9A for 13V model and 27.6V/4.95A for 27V model

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB/T 9254, GB 17625.1 and GB 4943.1
BIS: IS 13252 (Part 1)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

Sicherheit Eingang Niederspannung

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IEC 60950-1, IS 13252 (Part 1)

Emission

Generic Standards: CISPR 22, CISPR 32, EN/BS EN 55022, EN/BS EN 55032, FCC Title 47: Class B

Störfestigkeit

Generic Standards: EN/BS EN 55024

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A, GB17625.1

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3

Nennspannung Batterie

(Batteries not included with power supply)
24Vdc
SLA Sealed lead acid battery
2 x 12Vdc
SLA Sealed lead acid battery

Batteriespannungsbereich

Continuously Operating: 22.0 to 27.6Vdc (nominal at 24V)
Maximum Allowed Voltage: 32Vdc Max
Minimum Voltage: 16.5Vdc

Batteriekapazität

3.3AH/ 7AH/ 12AH/ 15AH

Batterielademodus

(Normal Mode)
CC-CV mode (constant current-constant voltage) at 0 to 1.5A

Spannung am Ende des Ladevorgangs

The unit always charges battery to a fixed voltage value
