PMC-05V050W1AA

Panel Mount

PMC Serie

PMC-05V050W1AA

Ausgangsspannung

Ausgangsleistung

50W

Ausgangsstrom

10A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Gewicht

0.26 kg (0.57 lb)

Highlights & technische Merkmale

Universelle AC-Eingangsspannungsbereich
Keine Verminderung der Leistung über den gesamten Eingangsspannungsbereich
Korrosionsbeständiges Aluminium-Gehäuse
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Sicherheitszulassung IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 und EMI nach EN 55032, Klasse B

** Abgekündigtes Produkt **

Ersetzt durch: PMT-5V50W1AA

Anwendungsbereiche

Panel Mount

PMC Serie

PMC-05V050W1AA

Highlights & technische Merkmale

Universelle AC-Eingangsspannungsbereich
Keine Verminderung der Leistung über den gesamten Eingangsspannungsbereich
Korrosionsbeständiges Aluminium-Gehäuse
Konform mit Oberwellenstrom IEC/EN 61000-3-2, Klasse A
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Sicherheitszulassung IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 und EMI nach EN 55032, Klasse B

** Abgekündigtes Produkt **

Ersetzt durch: PMT-5V50W1AA

Ausgangsspannung

Ausgangsleistung

50W

Ausgangsstrom

10A

Eingangsspannungsbereich

85-264Vac

Abmessungen

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Gewicht

0.26 kg (0.57 lb)

Anwendungsbereiche

Download

Datasheet

Uploaded on 17-Aug-2021

Manual

Uploaded on 22-Apr-2020


Uploaded on 24-Mar-2025

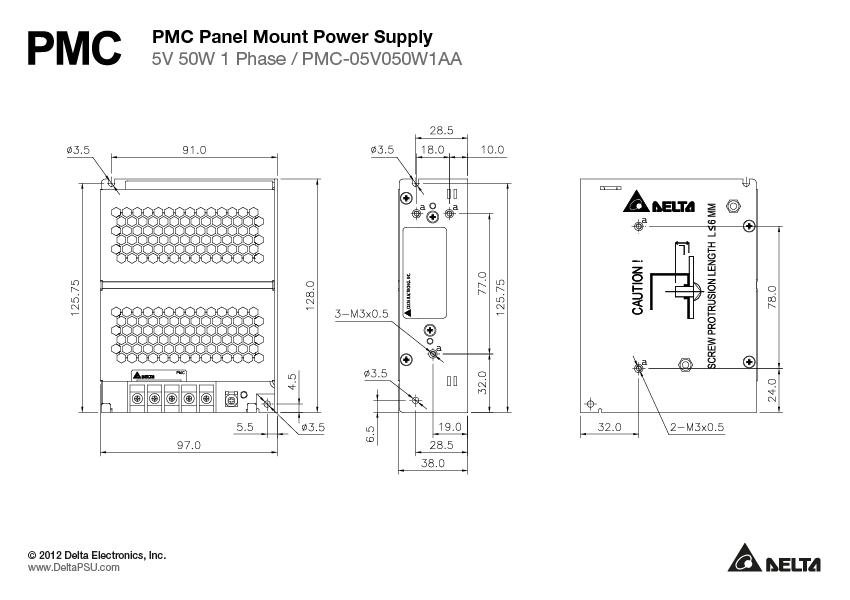

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 30-Nov-2020

CCC

Uploaded on 22-Apr-2020

Uploaded on 30-Nov-2020

EAC

Uploaded on 22-Apr-2020

Uploaded on 01-Mar-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 30-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 17-Aug-2021

Uploaded on 30-Nov-2020

GUI Software

Tech Specs

Ausgangsstrom

10A

Ausgangsspannung

Einstellbare Ausgangsspannung

4.75-5.5Vdc

Ausgangsleistung

50W

Ausgleich von Spannungsschwankungen

< 0.5% (@ 85-264Vac input, 100% load)

Ausgleich von Laständerung

< 1.0% (@ 85-264Vac input, 0-100% load)

PARD

< 70mVpp

Einschaltzeit

< 2000ms @ nominal input (100% load)

Netzausfall-Überbrückungszeit

> 15ms @ 115Vac, >80ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

Anlauf mit kapazitiver Last

8,000µF Max

Einschwingzeit

< 30ms @ nominal input (100% load)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

125-250Vdc

DC-Eingangsspannungsbereich

125-375Vdc

Eingangsstrom

< 1.1A @ 115Vac,
< 0.7A @ 230Vac

Effizienz bei 100 %

> 79.0% @ 115Vac & 230Vac

Einschaltstrom

< 30A @ 115Vac,
< 65A @ 230Vac

Leistungsfaktor bei 100%

Conform to EN61000-3-2

Kriechstrom

< 1mA @ 240Vac

Leistungsverlust

0% load: < 1.2W @ 115Vac, < 1.7W @ 230Vac
100% load: < 13.2W @ 115Vac & 230Vac

Gehäuseausführung Aluminium
Anzeige Green LED DC OK
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) <40dBA
Eingangs-/Ausgangsklemme M3.5 x 5 Pins (Rated 300VAC/15A)
Signal -
Montageschiene -
Leitung AWG 20-14
Schutz -
Anschlussklemmen -
Gewicht 0.26 kg (0.57 lb)	Abmessungen 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

Betriebstemperaturbereich

-10°C to +70°C

Lagertemperatur

-25°C to +85°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5% /°C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total

Vibration (außer Betrieb)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 3,000 Meters (9,840 ft)

Verschmutzungsgrad

Stoßtest (Betrieb)

IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total

Überspannungskategorie

Überspannung

< 6.5V ±10%,, SELV output, Hiccup Mode, Non-Latching (Auto-Recovery).

Überlast/ Überstrom

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery).

Übertemperatur

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

Kurzschluss

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332 I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart : EN 60950-1, EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme : IEC 60950-1, IEC 62368-1
KC : K 60950-1
CCC : GB/T9254, GB17625.1 and GB4943.1 仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac

Sicherheit Eingang Niederspannung

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

K 60950-1

Emission

(CE & RE)
Generic Standards: CISPR32, EN/BS EN 55032, KN32, FCC Title 47: Class B

Störfestigkeit

Generic Standards: EN/BS EN 55024, KN35

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
