PMC-12V060W1NA

Panel Mount

PMC Serie

PMC-12V060W1NA

Ausgangsspannung

12V

Ausgangsleistung

60W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Gewicht

0.28 kg (0.62 lb)

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung ohne Leistungsverminderung
Korrosionsbeständiges Aluminium-Gehäuse
Zulassungen für NEC Klasse 2 und LPS-Netzteile
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Breiter Betriebstemperaturbereich von -20°C bis 70°C
Konforme Beschichtung (für Gefahrenbereiche Klasse I, Div 2)
Zertifiziert nach IEC/EN/UL 62368-1

** Abgekündigtes Produkt **

PMC-12V060W1NA

** NRND **

PMC-12V060W1NJ, PMC-12V060W1NL

Empfohlenes Modell: PMT-12V75W2BA

Anwendungsbereiche

Panel Mount

PMC Serie

PMC-12V060W1NA

Highlights & technische Merkmale

Universelle Wechselstrom-Eingangsspannung ohne Leistungsverminderung
Korrosionsbeständiges Aluminium-Gehäuse
Zulassungen für NEC Klasse 2 und LPS-Netzteile
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Breiter Betriebstemperaturbereich von -20°C bis 70°C
Konforme Beschichtung (für Gefahrenbereiche Klasse I, Div 2)
Zertifiziert nach IEC/EN/UL 62368-1

** Abgekündigtes Produkt **

PMC-12V060W1NA

** NRND **

PMC-12V060W1NJ, PMC-12V060W1NL

Empfohlenes Modell: PMT-12V75W2BA

Ausgangsspannung

12V

Ausgangsleistung

60W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Gewicht

0.28 kg (0.62 lb)

Anwendungsbereiche

Download

Datasheet

Uploaded on 04-Aug-2021

Manual

Uploaded on 30-Nov-2020


Uploaded on 24-Mar-2025

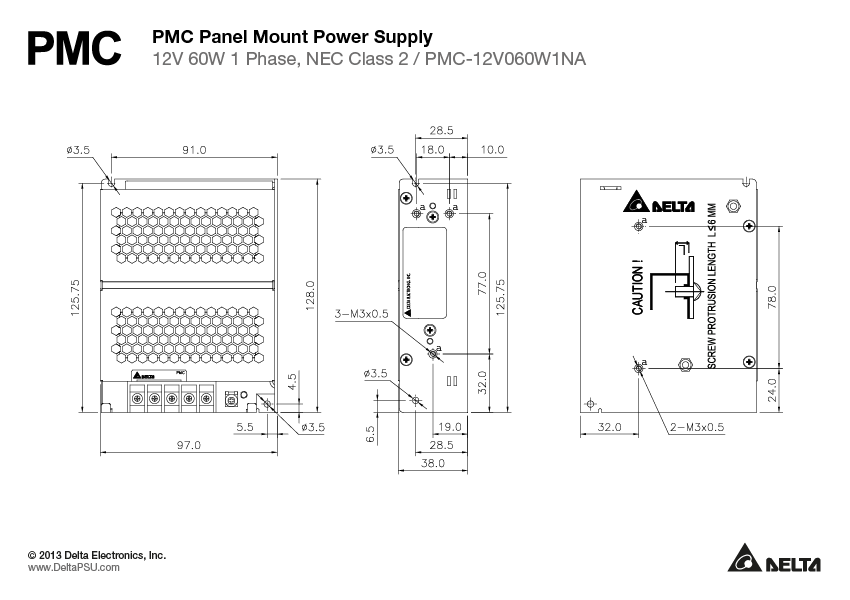

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

BIS

Uploaded on 04-Aug-2021

Uploaded on 30-Nov-2020

EAC

Uploaded on 22-Apr-2020

Uploaded on 04-Aug-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 30-Nov-2020

UKCA

Uploaded on 04-Aug-2021

Uploaded on 30-Nov-2020

GUI Software

Tech Specs

Ausgangsstrom

Ausgangsspannung

12V

Einstellbare Ausgangsspannung

12-14Vdc

Ausgangsleistung

60W

Ausgleich von Spannungsschwankungen

< 0.5% typ. (@ 85-264Vac input, 100% load)

Ausgleich von Laständerung

< 1% typ. (@ 85-264Vac input, 0-100% load)

PARD

< 100mVpp @ 25°C & 50°C
< 150mVpp @ -10°C & -20°C

Einschaltzeit

< 2500ms @ nominal input (100% load)

Netzausfall-Überbrückungszeit

> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 0-100% load

Anlauf mit kapazitiver Last

5,000μF Max

Einschwingzeit

< 60ms @ nominal input (100% load)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

125-250Vdc

DC-Eingangsspannungsbereich

125-375Vdc

Eingangsstrom

< 1.35A @ 115Vac,
< 0.90A @ 230Vac

Effizienz bei 100 %

> 86.0% @ 115Vac,
> 87.0% @ 230Vac

Einschaltstrom

< 50A @ 115Vac,
< 100A @ 230Vac

Kriechstrom

< 1mA @ 240Vac

Gehäuseausführung Aluminium
Anzeige Green LED DC OK
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) < 40dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.28 kg (0.62 lb)	Abmessungen 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

Betriebstemperaturbereich

-20°C to +70°C

Lagertemperatur

-25°C to +85°C

Leistungsbegrenzung

< -10°C de-rate power by 2.0%/°C,
> 50°C de-rate power by 2.5%/°C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 times per direction, 2 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 3,000 Meters (9,840 ft)

Verschmutzungsgrad

Überspannungskategorie

Überspannung

< 17.6V, SELV Output, Non-Latching (Auto-Recovery)

Überlast/ Überstrom

> 110-160% of rated load, Hicc-up Mode, Non-Latching (Auto-Recovery)

Übertemperatur

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

Kurzschluss

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

TUV Bauart: EN 60950-1, EN 62368-1, LPS, NEC Class 2
UL/cUL recognized to: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme to: IEC 60950-1, IEC 62368-1, LPS

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac

Sicherheit Eingang Niederspannung

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IS 13252-1

K 60950-1

Emission

Generic Standards: CISPR 32, EN/BS EN 55032,
FCC Title 47: Class B (Class A for DC input)

Störfestigkeit

Generic Standards: EN/BS EN 55024

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3
