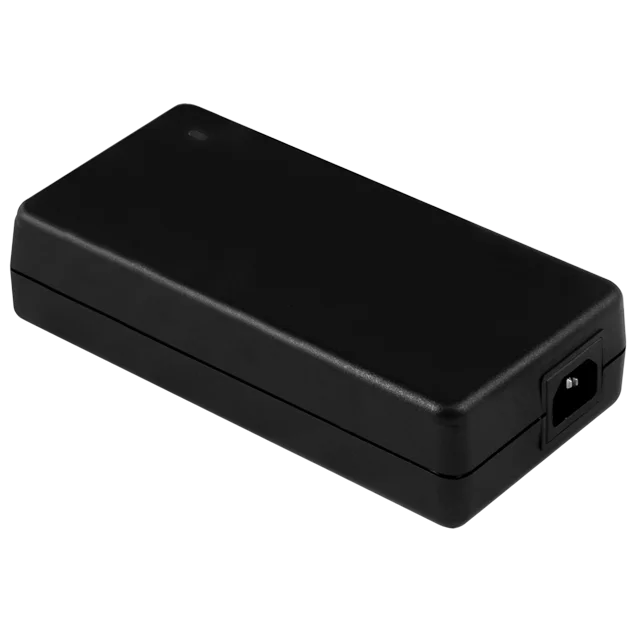

MEA-250A24C

ACアダプタ

MEA シリーズ

MEA-250A24C

出力電圧

24V

出力電力

250W

出力電流

10.42A

入力電圧

90-264Vac

寸法 (L x W x H)

200 x 100 x 43 mm

7.87” x 3.94” x 1.69”

質量

1.05 kg (2.31 lb)

特長＆機能
  • Meet Efficiency Level VI
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 3th and 4th Ed. Requirements
  • IP22 ingress protection rating
  • 2 × MOPP isolation
  • Suited for Type BF Medical Products
アプリケーション


MEA-250A24C
MEA-250A24C

ACアダプタ

MEA シリーズ

MEA-250A24C

特長＆機能
  • Meet Efficiency Level VI
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 3th and 4th Ed. Requirements
  • IP22 ingress protection rating
  • 2 × MOPP isolation
  • Suited for Type BF Medical Products
出力電圧

24V

出力電力

250W

出力電流

10.42A

入力電圧

90-264Vac

寸法

200 x 100 x 43 mm

7.87” x 3.94” x 1.69”

質量

1.05 kg (2.31 lb)

アプリケーション

ダウンロード

ダウンロード

Datasheet

Uploaded on 01-Dec-2023

Manual

Uploaded on 22-Nov-2023


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 10-Nov-2021

.STP

Uploaded on 10-Nov-2021

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 22-Apr-2020

CE & UKCA

Uploaded on 25-Jun-2021

PSE

Uploaded on 22-Apr-2020

RCM

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

出力電流
10.42A
出力電圧
24V
出力電圧範囲
出力電圧調整範囲
-
出力電力
250W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
± 0.5%
ロードレギュレーション
± 4.5%
PARD
-
起動時間
3000ms @ 115Vac
保持時間
10ms @ 100Vac
ダイナミックレスポンス
± 10% @ 0-50% & 50-100% load; Slew rate 0.25A/μs (@ 100Hz, 50% Duty Cycle)
容量性負荷での起動
-
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
入力電圧表記
100-240Vac
入力電圧範囲
90-264Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
4A @ 115Vac, 2A @ 230Vac
入力電力(スタンバイモード)
-
100%負荷での効率
-
突入電流
-
充電時間
-
100%負荷での力率
-
漏洩電流
-
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
ケースシャーシ/カバー
PC
インディケータ
-
冷却方式
NA
入力端子
-
出力端子
-
Signal Terminal
-
SPL
-
入力/出力端子
-
信号
-
取り付けレール
-
電線
-
保護構造
-
端子
-
質量
1.05 kg (2.31 lb)
寸法
200 x 100 x 43 mm
7.87” x 3.94” x 1.69”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
5°C to +60°C
保管温度
-40°C to +70°C
パワーディレーティング
> 40°C de-rate power by 2.5% / °C
使用湿度
10-95% RH (Non-Condensing)
衝撃試験 (非作動)
50G, 11ms, 3 shocks for each direction
振動試験 (非作動)
5-500Hz, 2.09Grms, 20 minute for each three axis
保管湿度
-
動作高度
5,000 meters (16,400 feet)
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
過電圧
(max.)
120%, Latch Mode
過負荷/過電流
(max.)
150% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)
過温度
Hiccup Mode, (Non-Latching, Auto-Recovery)
短絡
Hiccup Mode, (Non-Latching, Auto-Recovery)
逆極性保護
-
保護等級
IP22
衝撃に対する保護
Class I
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
(typ.)
million Hours based on Telecordia SR-332 (at 115Vac, Max. load and 25°C Ambient)
キャパシタ予想寿命
5 Years (115 Vac , 100% load @ 25°C)
安全証明書
-
電気安全規格
IEC 60950-1 (Ed.2,2005), GB 4943.1-2011, GB 9254-2008, IEC 62368-1, GB 17625.1-2012, J 60950-1(H29)
UL 60950-1 (Ed.2 2014)
AS/NZS 60950-1 (2015)
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015
医療安全規格
IEC 60601-1 CB report
EN 60601-1
CAN/CSA-C22.2 No. 60601-1
ANSI/AAMI ES 60601-1
UL 60601-1
ガルバニック絶縁
Input to Output: 4000Vac
Input to PE: 1500Vac
Output to PE: 500Vac
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016, and Electromagnetic Compatibility Regulations 2016, Medical Devices Regulations 2002(UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, GB 4943.1, GB 9254
IEC 62368-1, GB 17625.1, J 60950-1 (H29)
UL 60950-1
AS/NZS 60950-1
SIL3
-
エミッション
EN/BS EN 55011, EN/BS EN 55032, Compliance to FCC FCC Title 47: Class B
イミュニティ
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11
高調波電流エミッション
IEC61000-3-2
電圧変動とフリッカー
IEC61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
