DRS-24V30W1AZ

Ray Tipi

SYNC Seri

DRS-24V30W1AZ

Çıkış Voltajı

24V

Çıkış Gücü

30W

Çıkış Akımı

1.25A

Giriş Voltajı Aralığı

85-264Vac

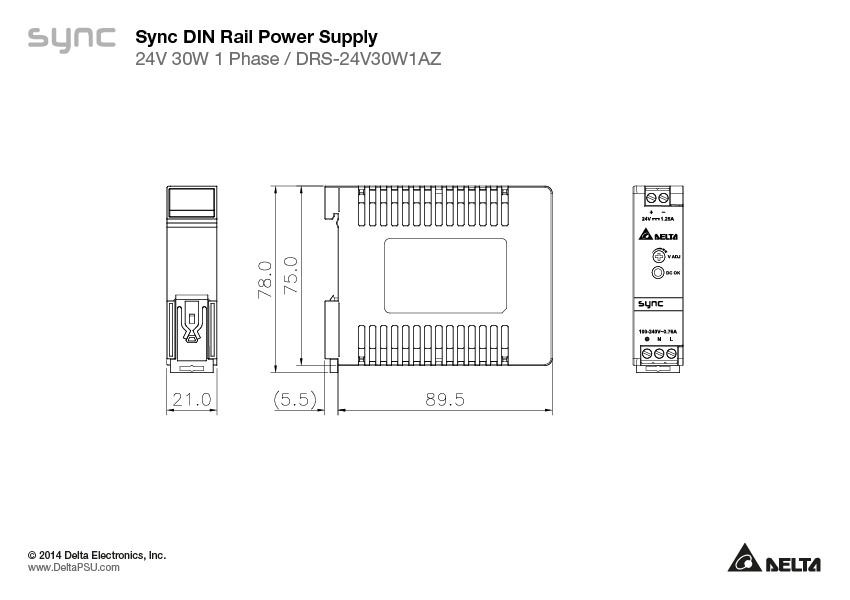

Boyutlar (H x W x D)

75 x 21 x 89.5 mm

2.95” x 0.83” x 3.52”

Ünite Ağırlığı

0.10 kg (0.22 lb)

Öne Çıkanlar ve Özellikler

Ultra kompakt boyut ve girişten çıkışa ve giriş ile topraklama arasında 3,0KVac'a varan galvanizli izolasyon
Evrensel AC giriş voltajı ve -10°C ila +55°C arası sıcaklıkta çalışırken tam güç
%88'a varan verimlilik
Düşük toprak kaçak akımı < 0,5 mA (264 Vac)
NEC Sınıf 2 / Sınırlı Güç Kaynağı (LPS) sertifikalı
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
Dalgalanma Bağışıklığı IEC 61000-4-5, Seviye 4 (CM: 4kV, DM: 2kV) uyumluluğu

Etiketler

NEC Class 2

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 28-Feb-2022

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 05-Jun-2024

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 18-Jan-2023

CE & UKCA

Yüklenme zamanı: 17-Aug-2021

REACH

Yüklenme zamanı: 08-May-2024

RoHS

Yüklenme zamanı: 27-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 22-Apr-2021

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

1.25A

Output Voltage

24V

Output Voltage Adjustment Range

21.6-26.4Vdc

Output Power

30W

Line Regulation

< 1% typ. (@ 85-264Vac, 100% load)

Load Regulation

< 1% typ. (@ 85-264Vac, 0-100% load)

PARD

< 150mVpp @ > 0°C to 70°C
< 500mVpp @ 0°C to -20°C

Start-up Time

< 3,000ms @ 115Vac
< 1,600ms @ 230Vac (100% load)

Hold-up Time

> 20ms @ 230Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 85-264Vac input, 0-50% load, 50-100% (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 100Hz)

Start-up with Capacitive Loads

3,000μF Max

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

< 0.80A@115Vac, < 0.40A @ 230Vac

Efficiency at 100% load

88.0% typ.@ 230Vac

Inrush Current

(Cold Start)
< 30A @ 115Vac ,< 60A @ 230Vac

Leakage Current

< 0.5mA @ 240Vac

Power Dissipation

No load: < 0.5W @ 115Vac & 230Vac
100% load: < 2.5W @ 115Vac & 230Vac

Case Chassis / Cover Plastic
Indicator Green LED: DC OK
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 0.10 kg (0.22 lb)	Boyutlar 75 x 21 x 89.5 mm 2.95” x 0.83” x 3.52”

Vibration (Operating)

IEC 60068-2-6, Sine Wave: 10-500Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min for X direction

Shock Test (Operating)

IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms, 1 shock for X direction

Operating Temperature

-20°C to +70°C

Storage Temperature

-40°C to +85°C

Power De-rating

Temperature: -10°C to -20°C de-rate power by 5% / °C
> 55°C de-rate power by 3.33% / °C

Operating Humidity

5 to 95% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction

Vibration (Non-Operating)

IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions

Over Voltage Category

Overvoltage

< 34.8V, SELV Output, Auto-Recovery

Overload / Overcurrent

110-150% of rated load current, Hiccup Mode,
Non-Latching (Auto-Recovery when the fault is removed)

Over Temperature

Auto-Recovery

Short Circuit

Auto-Recovery when the fault is removed

Degree of Protection

IP20

Protection Against Shock

Class I with PE connection

MTBF

Telcordia SR-332: > 700,000 hrs.
I/P: 100Vac, O/P: 100% load, Ta: 25°C

Expected Cap Life Time

10 years (230Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1, CSA C22.2 No. 60950-1 (File No. E131881)
UL 62368-1, CSA C22.2 No. 62368-1 (File No. E131881)
CB Scheme: IEC 60950-1, IEC 62368-1 Limited Power Source (LPS)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

Industrial Control Equipment

UL/cUL listed to UL 508 and CSA C22.2 No. 107.1-01 (File No. E338991)

Safety Entry Low Voltage

SELV (EN 60950)

UKCA

In conformance with 2016 No. 1101. The Electrical Equipment (Safety) Regulations 2016 and 2016 No. 1091
The Electromagnetic Compatibility Regulations 2016

Emission

(CE & RE)
Generic Standards: EN 61000-6-3, EN 61000-6-4 CISPR 32, EN 55032, FCC Title 47: Class B

Immunity

Generic Standards: EN 55024

Voltage Fluctuation and Flicker

IEC/EN 61000-3-3
