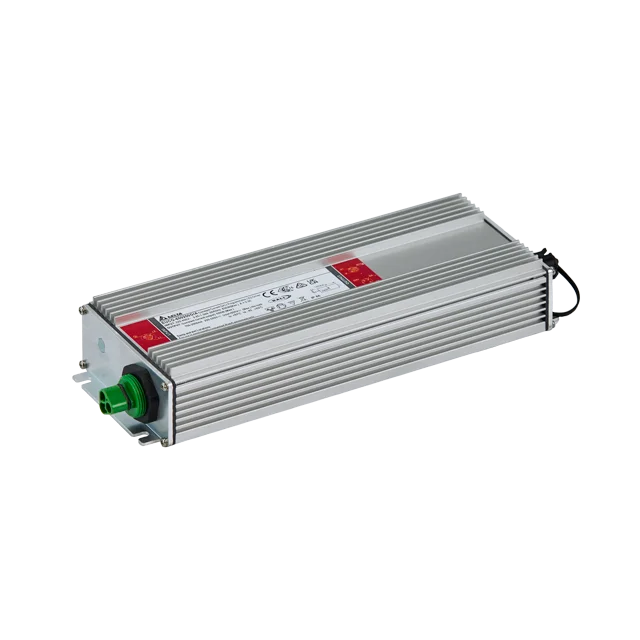

EUCO-1K5140GLA

LED Sürücü

EUCO ARENA SPORT Seri

EUCO-1K5140GLA

Çıkış Voltajı

260-500V

Çıkış Gücü

1500W

Çıkış Akımı

1.4A

Giriş Voltajı Aralığı

198-440Vac

Boyutlar (L x W x H)

500 x 152 x 77 mm

19.69” x 5.98” x 3.03”

Ünite Ağırlığı

5.6 kg (12.35 lb)

Öne Çıkanlar ve Özellikler

DALI 2 kontrol arayüzüne sahip karartılabilir dahili sabit akım 2 kanallı LED Sürücü
Maks. 500W çıkış gücüyle her kanal bağımsız olarak programlanabilir (toplam 1500W)
I-programlama aracı üzerinden her kanal için 500mA ila 1400mA arası ayarlanabilir çıkış akımı
Stadyum aydınlatması için %1'lik çok düşük tepeden tepeye akım dalgalanması
%0,1 ila %100 arası karartma aralığı
200 metrelik maksimum uzaktan kontrol mesafesi
Erp (AB) 2019/2020 uyumluluğu

Optional Models

Model	Description
EUCO-1K5140GDA	Control Interface: RDM/DMX

Uygulamalar

LED Sürücü

EUCO ARENA SPORT Seri

EUCO-1K5140GLA

Öne Çıkanlar ve Özellikler

DALI 2 kontrol arayüzüne sahip karartılabilir dahili sabit akım 2 kanallı LED Sürücü
Maks. 500W çıkış gücüyle her kanal bağımsız olarak programlanabilir (toplam 1500W)
I-programlama aracı üzerinden her kanal için 500mA ila 1400mA arası ayarlanabilir çıkış akımı
Stadyum aydınlatması için %1'lik çok düşük tepeden tepeye akım dalgalanması
%0,1 ila %100 arası karartma aralığı
200 metrelik maksimum uzaktan kontrol mesafesi
Erp (AB) 2019/2020 uyumluluğu

Çıkış Voltajı

260-500V

Çıkış Gücü

1500W

Çıkış Akımı

1.4A

Giriş Voltajı Aralığı

198-440Vac

Boyutlar

500 x 152 x 77 mm

19.69” x 5.98” x 3.03”

Ünite Ağırlığı

5.6 kg (12.35 lb)

Uygulamalar

Optional Models

Model	Description
EUCO-1K5140GDA	Control Interface: RDM/DMX

İndir

Datasheet

Yüklenme zamanı: 24-Oct-2023

Manual

Yüklenme zamanı: 21-Feb-2022


Yüklenme zamanı: 05-Jun-2024

Mechanical Drawing

Yüklenme zamanı: 11-Aug-2020

.STP

Yüklenme zamanı: 07-Jun-2022

Sertifikalar

Yüklenme zamanı: 30-Jun-2020

ENEC

Yüklenme zamanı: 30-Jun-2020

Grafik Kullanıcı Arayüzü Yazılımı

GUI Program

Yüklenme zamanı: 27-Sep-2024

Teknik Özellikler

Output Current

1.4A

Output Voltage

260-500V

Output Voltage Range

260-500Vdc

Output Power

1500W

Output Current Adjustment Range

0.5-1.4A

Max Output Voltage

600Vdc

Line Regulation

±1%

Load Regulation

±3%

Max. Power

500W per channel, 1.5kW total

Rise Time

< 2s

Nominal Input Voltage

220-400Vac

Input Voltage Range

198-440Vac

Nominal Input Frequency

50/60 Hz

Input Frequency Range

47-63Hz

Input Current

7.2A @ 220Vac, 4.1A @ 400Vac

Input Power (Standby Mode)

<0.5W at 230Vac,in compliance with Erp (EU) 2019/2020

Efficiency at 100% load

95.2% @ 220Vac, 96% @ 400Vac

Inrush Current

<=25 A, pulse width<8mS @400Vac

Power Factor at 100% load

> 0.95 @ 198-440Vac, full load

Leakage Current

< 1mA @ 400Vac

Total Harmonic Distortion

<20% @ 198-440Vac, full load

Case Chassis / Cover Aluminum case
Indicator -
Cooling System Natural Convection
Input Terminal Wago 264-103, with the sign of L, N, PE
Output Terminal Wago 264-111, with the sign of PE, NTC, V3+ V3-, V2+, V2-, V1+, V1-
Signal Terminal -
Noise Sound Pressure Level (SPL) < 24dBA
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 5.6 kg (12.35 lb)	Boyutlar 500 x 152 x 77 mm 19.69” x 5.98” x 3.03”

Operating Temperature

-40°C to +50°C

Storage Temperature

-40°C to +85°C

Operating Humidity

10 to 100% RH (Non-Condensing)

Vibration (Non-Operating)

IEC 60068-2-6, Random: 5 Hz to 10 Hz (1G); 30 min per axis for all X, Y, Z direction

Storage Humidity

10 to 100% RH (Non-Condensing)

Overvoltage

Output voltage limited, 600Vdc

Overload / Overcurrent

Output power limited, 520W(Typ)

Over Temperature

Driver Over Temperature: Output power derating, not less than 20% in the worst case, auto-recovery when the fault is clear.
LED Fixtures Over Temperature: Output power derating, not less than 20% in the worst case, auto-recovery when the fault is clear

Short Circuit

Auto-Recovery when the fault is removed

Degree of Protection

IP66

MTBF

475khrs. at ta=+45°C Telcordia SR-332

Expected Cap Life Time

50,000 hours applicable for 220Vac to 400Vac(50/60Hz) @100% of load, @ ta 45°C

Safety Certificate

ENEC
—IEC/EN61347-2-13 electronic control gear for LED Modules, independent type.
—IEC/EN62384 DC or AC supplied electronic control gear for LED modules.
CE Declaration of Conformity.
CB report.

Emission

Radiated Emission: EN55015 Test at 230Vac/400Vac
Conducted Emission: EN55015 Test at 230Vac/400Vac

Immunity

EN55015

Harmonic Current Emissions

EN61000-3-2

Voltage Fluctuation and Flicker

EN61000-3-3
