PMF-24V240WCAB

Pano Tipi

PMF Seri

PMF-24V240WCAB

Çıkış Voltajı

24V

Çıkış Gücü

240W

Çıkış Akımı

10A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

190 x 93 x 50 mm

7.48” x 3.66” x 1.97”

Ünite Ağırlığı

0.66 kg (1.46 lb)

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı
dahili aktif PFC ve fan hızı kontrolü
Hafif ve korozyona dayanıklı tam alüminyum gövde
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf A ve D uyumlu
İsteğe bağlı Uzaktan Açma/Kapama
%100 yükte -20°C'de soğuk çalıştırma (240W)
Düşük kaçak akım < 0,6mA @ 240Vac
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları

** Geçersiz **

PMF-24V240WCGR, PMF-24V240WCAB, PMF-24V240WCAR

** NRND **

PMF-24V240WCGB (Last Buy Date: 2025/6/1~2026/6/1)

Önerilen Model: PMR-24V240W1AT

Uygulamalar

Pano Tipi

PMF Seri

PMF-24V240WCAB

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı
dahili aktif PFC ve fan hızı kontrolü
Hafif ve korozyona dayanıklı tam alüminyum gövde
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf A ve D uyumlu
İsteğe bağlı Uzaktan Açma/Kapama
%100 yükte -20°C'de soğuk çalıştırma (240W)
Düşük kaçak akım < 0,6mA @ 240Vac
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları

** Geçersiz **

PMF-24V240WCGR, PMF-24V240WCAB, PMF-24V240WCAR

** NRND **

PMF-24V240WCGB (Last Buy Date: 2025/6/1~2026/6/1)

Önerilen Model: PMR-24V240W1AT

Çıkış Voltajı

24V

Çıkış Gücü

240W

Çıkış Akımı

10A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

190 x 93 x 50 mm

7.48” x 3.66” x 1.97”

Ünite Ağırlığı

0.66 kg (1.46 lb)

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 02-Jun-2025

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 18-Aug-2025

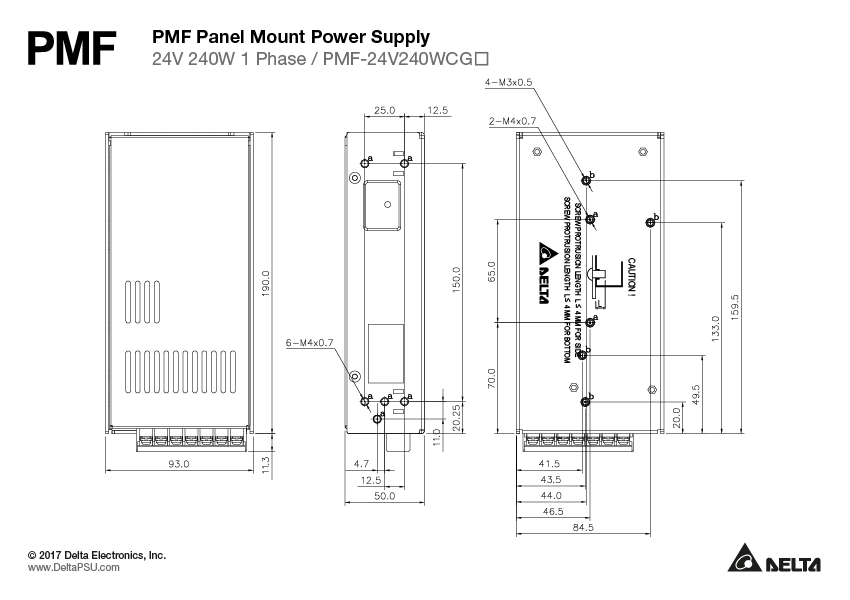

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

BIS

Yüklenme zamanı: 26-Jun-2024

Yüklenme zamanı: 18-Jan-2023

CCC

Yüklenme zamanı: 26-Jun-2024

CE & UKCA

Yüklenme zamanı: 06-Jul-2021

REACH

Yüklenme zamanı: 08-May-2024

RoHS

Yüklenme zamanı: 27-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 10-Nov-2020

Yüklenme zamanı: 15-Dec-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

10A

Output Voltage

24V

Output Voltage Adjustment Range

21.6-26.4Vdc

Output Power

240W

Line Regulation

± 0.5% typ. (@ 115Vac & 230Vac)

Load Regulation

± 0.5% typ. (@ 115Vac & 230Vac)

PARD

< 150mVpp @ 25°C
< 300mVpp @ -10°C

Start-up Time

1200ms typ. @ 115Vac & 230Vac (100% load)

Hold-up Time

20ms typ. @ 115Vac & 230Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% (2.4V pk-pk) @ 115Vac & 230Vac (0-100% load)

Start-up with Capacitive Loads

8,000μF Max

Remote ON/OFF

CN102
Output ON: 5-12.5 V
Output OFF: 0-0.5 V

Rise Time

50ms typ. @ 115Vac & 230Vac (100% load)

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

< 3.60A@115Vac
< 1.80A @ 230Vac

Efficiency at 100% load

87.0% typ. @ 230Vac

Inrush Current

< 35A @ 115Vac
< 60A @ 230Vac

Power Factor at 100% load

> 0.99 typ. @ 115Vac
> 0.95 typ. @ 230Vac

Leakage Current

< 0.6mA @ 240Vac

Case Chassis / Cover Aluminium
Indicator Green LED (DC OK)
Cooling System Forced Cooling
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire AWG 20-12
Protection Structure -
Terminal -
Ünite Ağırlığı 0.66 kg (1.46 lb)	Boyutlar 190 x 93 x 50 mm 7.48” x 3.66” x 1.97”

Operating Temperature

-10°C to +70°C (Cold start at -20°C)

Storage Temperature

-25°C to +85°C

Power De-rating

> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 1.33% / 1V

Operating Humidity

10-95% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

Vibration (Non-Operating)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

Operating Altitude

0 to 5,000 Meters (16,400 ft.)

Pollution Degree

Overvoltage

27.6-32.4V, Latch Mode (AC power is recycled)

Overload / Overcurrent

105-150%, Hicc-up Mode, Non-Latching (Auto-Recovery)

Over Temperature

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Short Circuit

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C

Expected Cap Life Time

10 years (115Vac & 230Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart:EN 60950-1, EN 62368-1
UL/cUL recognized:UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme:IEC 60950-1, IEC 62368-1
BIS 13252 (Part 1) (for PMF-24V240WCGB)
CCC GB 4943.1 (for PMF-24V240WCGB)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

Safety Entry Low Voltage

SELV (EN 60950-1)

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016

Emission

CISPR 32, EN/BS EN 55032, FCC Title 47: Class B

Immunity

EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A and Class D

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
