DRN-24V7AAEN

模塊

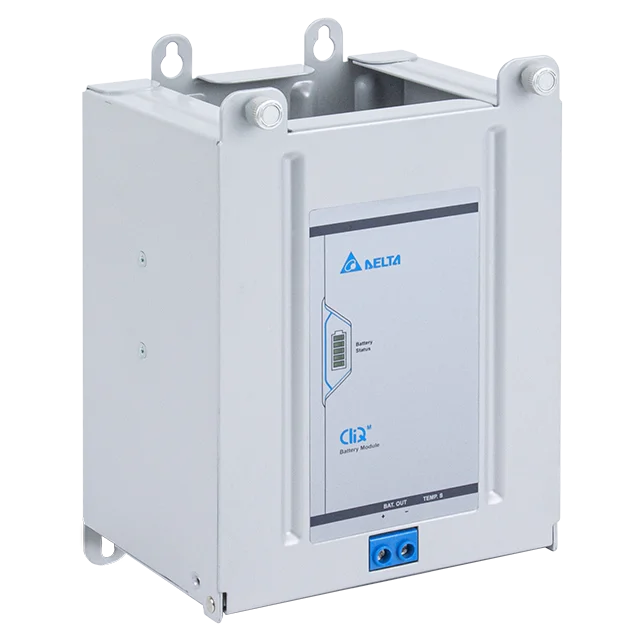

CliQ M Battery Module (without Battery) 系列

DRN-24V7AAEN

輸出電壓

24V

輸出功率

輸出電流

40A

輸入電壓範圍

null

尺寸 (H x W x D)

211.5 x 148 x 109.2 mm

8.33” x 5.83” x 4.30”

重量

1.4 kg (3.09 lb)

亮點與特色
  • Anti-Corrosion Powder Coated Chassis
  • Suitable for 7.2 AH Lead-Acid Battery
  • 2 x 12 V battery in series
  • Built-in battery voltage LED indicator
  • Built-in battery over temperature protection (need to be used with the CliQ M DC-UPS modules)
應用領域

DRN-24V7AAEN
DRN-24V7AAEN

模塊

CliQ M Battery Module (without Battery) 系列

DRN-24V7AAEN

亮點與特色
  • Anti-Corrosion Powder Coated Chassis
  • Suitable for 7.2 AH Lead-Acid Battery
  • 2 x 12 V battery in series
  • Built-in battery voltage LED indicator
  • Built-in battery over temperature protection (need to be used with the CliQ M DC-UPS modules)
輸出電壓

24V

輸出功率

輸出電流

40A

輸入電壓範圍

null

尺寸

211.5 x 148 x 109.2 mm

8.33” x 5.83” x 4.30”

重量

1.4 kg (3.09 lb)

應用領域

資源下載

資源下載

Datasheet

Uploaded on 12-Jan-2023


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 04-Aug-2021

.DXF

Uploaded on 04-Aug-2021

.STP

Uploaded on 04-Aug-2021

Operating Guideline

Uploaded on 13-Nov-2024

CE & UKCA

Uploaded on 09-Aug-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

Tech Specs

Tech Specs

輸出電流
40A
輸出電壓
24V
輸出電壓範圍
輸出電壓調整範圍
-
輸出功率
輸出電流調整範圍
最大輸出電壓
緩衝時間
-
線電壓調整率
-
負載調整率
-
紋波電壓
-
開機時間
-
保持時間
-
動態回應
-
電容性負載啟動
-
搖控開/關
-
保護設備
-
輸入輸出間電壓驟降
-
殘留波紋/PARD (20MHz)
-
殘留波紋
-
最大功率
-
波紋與噪音
-
CC 型號 LED系統電壓範圍
-
升壓時間
-
峰值功率持續時間
-
峰值功率回復時間
-
額定輸入電壓
-
輸入電壓範圍
-
最大輸入電壓
-
額定輸入頻率
-
輸入頻率範圍
額定直流輸入電壓
直流輸入電壓範圍
-
輸入電流
-
輸入功率（備用電源模式）
-
100% 負載效率
-
浪湧電流
-
充電時間
-
功率因數
-
漏電流
-
額定電流
-
諧波失真總量
-
功率損耗
-
Efficiency @ 10% load
-
底架 / 外殼
Metal
指示燈
-
冷卻方式
Convection
輸入端
-
輸出端
-
信號端
-
聲壓級（SPL）
-
輸入/輸出端
-
信號
-
安裝導軌
-
電線
Battery: AWG 10-6 (Load: 0-20 A), AWG 8-6 (Load: 20-40 A)
保護結構
-
端子台
Battery: 2 Pins
Temperature Sensor & Rx/Tx: 4 Pins (CVILUX CP3504P1H00-NH)
重量
1.4 kg (3.09 lb)
尺寸
211.5 x 148 x 109.2 mm
8.33” x 5.83” x 4.30”
振動測試（運行狀態）
-
衝擊測試（運行狀態）
-
運行溫度
Charging: 0°C to +40°C
Discharging: -10°C to +50°C
儲存溫度
-15°C to +40°C
功率降額
-
運行濕度
5 to 95% RH (Non-Condensing)
衝擊測試（非運行狀態）
IEC 60068-2-27, 30 G (300 m/s²) for a duration of 18 ms, 1 time per direction, 2 times in total
振動測試（非運行狀態）
IEC 60068-2-6, 10 Hz to 500 Hz @ 30 m/s² (3 G peak); 60 min per axis for all X, Y, Z direction
儲藏濕度
-
運行高度
0 to 6000 m
污染程度
2
碰撞試驗（運行狀態）
-
過壓類別
-
Corrosion
-
過壓保護
-
超負載/過電保護
-
過溫保護
-
短路保護
-
極性反接保護
-
防護等級
IP00
電擊防護等級
Class III
輸入端極性保護
-
電池極性保護
-
電池電壓保護錯誤
-
深度放電保護
-
超負載保護
-
過電保護
-
內部保險絲
30 A
Insufficient Input Voltage Protection
-
MTBF
-
預計最長使用壽命
-
Safety Certificate
-
電氣安全
-
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
醫療安全
-
電隔離
-
工業控制設備
-
危險場所/ATEX
-
II 3 G ATEX 2014/34/EU
-
機器電氣設備
-
用於電率安裝的電氣設備
-
安全特低電壓
-
海事
-
材料與部件
-
隔離電阻
-
PE 電阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
國家地區證書
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
輻射與傳導
(CE & RE)
EN 61000-6-4
抗擾度
EN 61000-6-2
諧波電流排放
-
電壓波動和閃變
-
ESD 抗擾度
-
輻射抗擾度
-
EFT
-
電湧
-
傳導抗擾度
-
磁場
-
電壓驟降
-
通用用途之部件供電
-
額定電池電壓
24 Vdc, SLA Sealed lead acid battery
2 x 12 Vdc, SLA Sealed lead acid battery in series
電池電壓範圍
-
電池容量
7.2 AH lead-acid battery
電池充電模式
-
充電電壓結束
-
電池熔斷器
2 pcs in parallel, LITTELFUSE 0257030.PXAPC & BUSSMANN ATC-30 or equivalent
電池放電電壓範圍
-
電池充電電流
2.1 A
Battery Current Consumption
-
放電電流
40 A Max
建議充電電壓
27.6 Vdc
