MDS-100BPS12 B

基板型電源

MDS Open Frame 系列

MDS-100BPS12 B

輸出電壓

12V

輸出功率

100W

輸出電流

8.33A

輸入電壓範圍

90-264Vac

尺寸 (L x W x H)

101.6 x 50.8 x 31.8 mm

4.00” x 2.00” x 1.25”

重量

0.15 kg (0.33 lb)

亮點與特色
  • 安全認證 IEC 60601-1 及 IEC 62368-1
  • 符合 IEC 60601-1-2 4th Ed. 要求
  • 緊湊尺寸 2" x 4"
  • 低接觸電流（<0.1 mA 正常狀態，<0.3 mA 單一故障狀態）
  • 過壓 / 過負載 / 過溫及短路保護
  • 百萬小時無故障時間
  • 2 x MOPP（患者保護方式）
型號 Description
MDS-100BPS12 BA Delta Standard
應用領域


MDS-100BPS12 B
MDS-100BPS12 B

基板型電源

MDS Open Frame 系列

MDS-100BPS12 B

亮點與特色
  • 安全認證 IEC 60601-1 及 IEC 62368-1
  • 符合 IEC 60601-1-2 4th Ed. 要求
  • 緊湊尺寸 2" x 4"
  • 低接觸電流（<0.1 mA 正常狀態，<0.3 mA 單一故障狀態）
  • 過壓 / 過負載 / 過溫及短路保護
  • 百萬小時無故障時間
  • 2 x MOPP（患者保護方式）
輸出電壓

12V

輸出功率

100W

輸出電流

8.33A

輸入電壓範圍

90-264Vac

尺寸

101.6 x 50.8 x 31.8 mm

4.00” x 2.00” x 1.25”

重量

0.15 kg (0.33 lb)

應用領域
型號 Description
MDS-100BPS12 BA Delta Standard

資源下載

資源下載

Datasheet

Uploaded on 28-Nov-2024


Uploaded on 25-Mar-2025

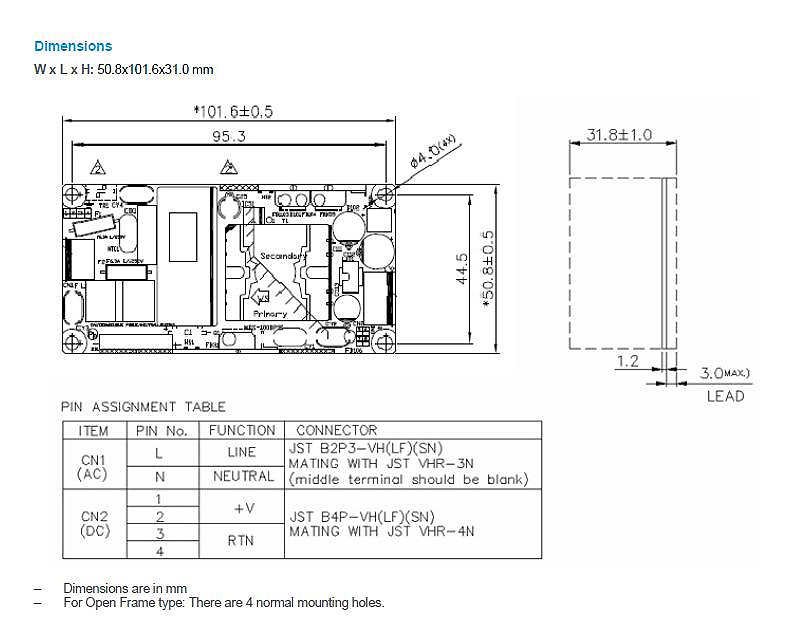

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 09-Oct-2023

CE & UKCA

Uploaded on 24-Sep-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

輸出電流
8.33A
輸出電壓
12V
輸出電壓範圍
輸出電壓調整範圍
-
輸出功率
100W
輸出電流調整範圍
最大輸出電壓
緩衝時間
-
線電壓調整率
±0.5% (max.)
負載調整率
±1% (max.)
紋波電壓
-
開機時間
3000ms @ 115Vac (max.)
保持時間
10ms @ 115Vac (min.)
動態回應
± 3% @ 50-100% load
電容性負載啟動
-
搖控開/關
-
保護設備
-
輸入輸出間電壓驟降
-
殘留波紋/PARD (20MHz)
-
殘留波紋
-
最大功率
-
波紋與噪音
76mV pk-pk @ Full load (typ.)
CC 型號 LED系統電壓範圍
-
升壓時間
-
峰值功率持續時間
-
峰值功率回復時間
-
峰值功率
-
額定輸入電壓
100-240Vac
輸入電壓範圍
90-264Vac
最大輸入電壓
-
額定輸入頻率
50-60Hz
輸入頻率範圍
47-63Hz
額定直流輸入電壓
直流輸入電壓範圍
-
輸入電流
2.5A @ 100Vac, 1.25A @ 240Vac (max.)
輸入功率（備用電源模式）
-
100% 負載效率
87% (typ.)
浪湧電流
40A @ 115Vac, 80A @ 230Vac (typ.)
充電時間
-
功率因數
-
漏電流
0.15mA @ 264Vac Normal Condition, 0.3mA @ 264Vac Single Fault Condition
額定電流
-
諧波失真總量
-
功率損耗
-
Efficiency @ 10% load
-
輸入電壓相位
-
底架 / 外殼
-
指示燈
-
冷卻方式
-
輸入端
JST 2P
輸出端
JST 4P
信號端
-
聲壓級（SPL）
-
輸入/輸出端
-
信號
-
安裝導軌
-
電線
-
保護結構
-
端子台
-
重量
0.15 kg (0.33 lb)
尺寸
101.6 x 50.8 x 31.8 mm
4.00” x 2.00” x 1.25”
振動測試（運行狀態）
-
衝擊測試（運行狀態）
-
運行溫度
-10°C to +70°C
儲存溫度
-40°C to +85°C
功率降額
-10°C to +50°C 100% load
50°C to 70°C de-rate power by 2.5%
運行濕度
10-95% RH (Non-Condensing)
衝擊測試（非運行狀態）
50G, 11ms, 3 shocks for each direction
振動測試（非運行狀態）
5-500Hz, 2.09Grms, 20 minute for each three axis
儲藏濕度
-
運行高度
Up to 5,000 meters (up to 16,400 feet or 106 - 54k Pa)
污染程度
-
碰撞試驗（運行狀態）
-
過壓類別
-
Corrosion
-
衝擊
-
振動
-
噪音
-
過壓保護
150%, Latch Mode (max.)
超負載/過電保護
170% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery) (max.)
過溫保護
Hiccup Mode, (Non-Latching, Auto-Recovery)
短路保護
Hiccup Mode, (Non-Latching, Auto-Recovery)
極性反接保護
-
防護等級
-
電擊防護等級
Class I with Primary Earth connection
輸入端極性保護
-
電池極性保護
-
電池電壓保護錯誤
-
深度放電保護
-
超負載保護
-
過電保護
-
內部保險絲
-
Insufficient Input Voltage Protection
-
MTBF
1 Million Hrs based on Telcordia SR-332
預計最長使用壽命
-
Safety Certificate
-
電氣安全
IEC 60950-1 (Ed.2,2005), IEC 62368-1 CB report
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A11: 2011 + A1L 2013 + A12: 2014 & EN 60601-1-2: 2015
醫療安全
IEC 60601-1 CB report
EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI
ES 60601-1
電隔離
Input to Output: 4000 Vac
Input to Ground: 1500 Vac
Output to Ground: 500 Vac
工業控制設備
-
危險場所/ATEX
-
II 3 G ATEX 2014/34/EU
-
機器電氣設備
-
用於電率安裝的電氣設備
-
安全特低電壓
-
海事
-
材料與部件
-
隔離電阻
-
PE 電阻
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016, Medical Devices Regulations 2002 (UK MDR 2002)
國家地區證書
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1 CB report
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
SIL3
-
輻射與傳導
EN/BS EN 55011, EN/BS EN 55032, FCC Title 47: Class B
抗擾度
-
諧波電流排放
IEC 61000-3-2: Meet Class A limit
電壓波動和閃變
IEC 61000-3-3
ESD 抗擾度
-
輻射抗擾度
-
EFT
-
電湧
-
傳導抗擾度
-
磁場
-
電壓驟降
-
通用用途之部件供電
-
額定電池電壓
-
電池電壓範圍
-
電池容量
-
電池充電模式
-
充電電壓結束
-
電池熔斷器
-
電池放電電壓範圍
-
電池充電電流
-
Battery Current Consumption
-
放電電流
-
建議充電電壓
-
