PJ-12V15W

基板型電源

PJ 系列

PJ-12V15W

輸出電壓

12V

輸出功率

15.6W

輸出電流

1.3A

輸入電壓範圍

85-264Vac

尺寸 (L x W x H)

87.5 x 50 x 22mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

重量

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

亮點與特色
  • 全球通用交流輸入電壓範圍
  • 低浪湧電流／低接地漏電流
  • 高轉換效率
  • 符合諧波電流 IEC/EN 61000-3-2, Class A
  • PCBA 塗層保護，防化學和粉塵污染
  • 多種配置選項：基板型電源、L 型框架電源、內置機殼型電源
  • 長壽電容


Model Description
PJ-12V15WBNA Open Frame
PJ-12V15WLNA L Frame
PJ-12V15WCNA Enclosed
應用領域


PJ-12V15W
PJ-12V15W

基板型電源

PJ 系列

PJ-12V15W

亮點與特色
  • 全球通用交流輸入電壓範圍
  • 低浪湧電流／低接地漏電流
  • 高轉換效率
  • 符合諧波電流 IEC/EN 61000-3-2, Class A
  • PCBA 塗層保護，防化學和粉塵污染
  • 多種配置選項：基板型電源、L 型框架電源、內置機殼型電源
  • 長壽電容


輸出電壓

12V

輸出功率

15.6W

輸出電流

1.3A

輸入電壓範圍

85-264Vac

尺寸

87.5 x 50 x 22mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

重量

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

應用領域
Model Description
PJ-12V15WBNA Open Frame
PJ-12V15WLNA L Frame
PJ-12V15WCNA Enclosed

資源下載

資源下載

Datasheet

Uploaded on 23-Mar-2023

Manual

Uploaded on 22-Apr-2020

Manual

Uploaded on 22-Apr-2020


Uploaded on 06-Jun-2024

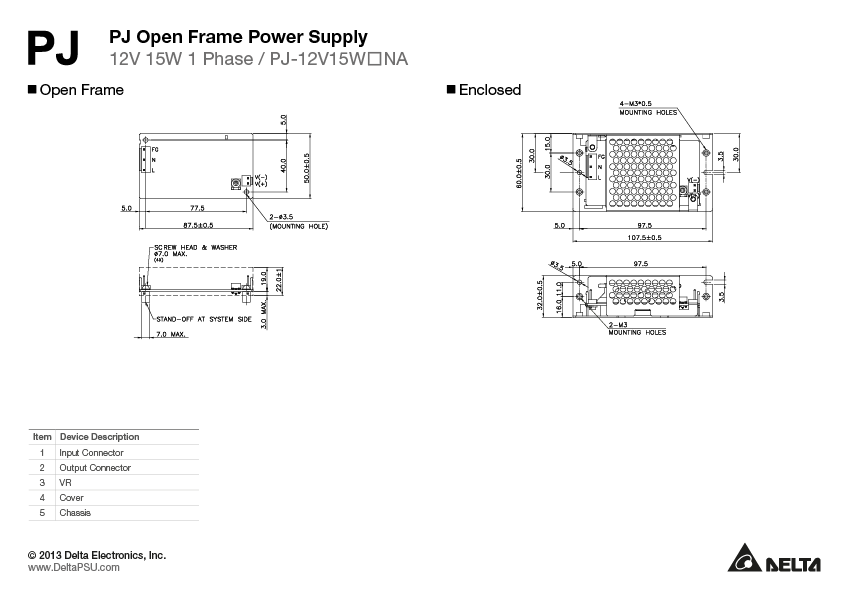

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 27-Jul-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 29-Oct-2020

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

輸出電流
1.3A
輸出電壓
12V
輸出電壓範圍
輸出電壓調整範圍
10.8-13.2Vdc
輸出功率
15.6W
輸出電流調整範圍
最大輸出電壓
緩衝時間
-
線電壓調整率
< 48mV (@ 100Vac & 200Vac input, 100% load)
負載調整率
< 100mV (@ 100Vac & 200Vac input, 100% load)
紋波電壓
-
開機時間
200ms typ. @ 100Vac (100% load)
保持時間
20ms typ. @ 100Vac (100% load)
動態回應
± 5% @ 0-50% load and 50-100% load
電容性負載啟動
8,000µF Max
搖控開/關
-
保護設備
-
輸入輸出間電壓驟降
-
殘留波紋/PARD (20MHz)
-
殘留波紋
-
最大功率
-
波紋與噪音
< 150mVpp @ 0°C to 50°C,
< 180mVpp @ -10°C to 0°C
CC 型號 LED系統電壓範圍
-
升壓時間
-
峰值功率持續時間
-
峰值功率回復時間
-
額定輸入電壓
100-240Vac
輸入電壓範圍
85-264Vac
最大輸入電壓
-
額定輸入頻率
50-60Hz
輸入頻率範圍
47-63Hz
額定直流輸入電壓
直流輸入電壓範圍
-
輸入電流
0.35A typ. @ 100Vac,
0.20A typ. @ 200Vac
輸入功率（備用電源模式）
-
100% 負載效率
81.0% typ. @ 100Vac,
82.5% typ. @ 200Vac
浪湧電流
15A typ. @ 100Vac
30A typ. @ 200Vac
充電時間
-
功率因數
-
漏電流
0.1mA @ 100Vac,
0.2mA @ 240Vac
額定電流
-
諧波失真總量
-
功率損耗
-
Efficiency @ 10% load
-
底架 / 外殼
SGCC
指示燈
-
冷卻方式
Convection
輸入端
JST B3P5-VH (LF)(SN)
輸出端
JST B2P-VH (LF)(SN)
信號端
-
聲壓級（SPL）
-
輸入/輸出端
-
信號
-
安裝導軌
-
電線
AWG 22-18
保護結構
-
端子台
-
重量
0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)
尺寸
87.5 x 50 x 22mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)
振動測試（運行狀態）
IEC60068-2-6, Sine Wave: 10Hz to 55 Hz @ 19.6 m/S² (2 G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction
衝擊測試（運行狀態）
-
運行溫度
-10°C to +70°C
儲存溫度
-25°C to +75°C
功率降額
> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 2% / V
運行濕度
5 to 90% RH (Non-Condensing)
衝擊測試（非運行狀態）
IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動測試（非運行狀態）
-
儲藏濕度
-
運行高度
0 to 5,000 Meters (16,400 ft.)
污染程度
2
碰撞試驗（運行狀態）
-
過壓類別
-
Corrosion
-
過壓保護
13.8-16.8V, Latch Mode
超負載/過電保護
> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)
過溫保護
Latch Mode
短路保護
Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)
極性反接保護
-
防護等級
-
電擊防護等級
Class I with Primary Earth connection
輸入端極性保護
-
電池極性保護
-
電池電壓保護錯誤
-
深度放電保護
-
超負載保護
-
過電保護
-
內部保險絲
-
Insufficient Input Voltage Protection
-
MTBF
> 200,000 hrs. as per JEITA RCR-9102B
預計最長使用壽命
10 years (115Vac, 50% load @ 40°C)
Safety Certificate
-
電氣安全
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
醫療安全
-
電隔離
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac
工業控制設備
-
危險場所/ATEX
-
II 3 G ATEX 2014/34/EU
-
機器電氣設備
-
用於電率安裝的電氣設備
-
安全特低電壓
-
海事
-
材料與部件
-
隔離電阻
-
PE 電阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
國家地區證書
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
輻射與傳導
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B
抗擾度
EN/BS EN 55024
諧波電流排放
IEC/EN/BS EN 61000-3-2, Class A
電壓波動和閃變
IEC/EN/BS EN 61000-3-3
ESD 抗擾度
-
輻射抗擾度
-
EFT
-
電湧
-
傳導抗擾度
-
磁場
-
電壓驟降
-
通用用途之部件供電
-
額定電池電壓
-
電池電壓範圍
-
電池容量
-
電池充電模式
-
充電電壓結束
-
電池熔斷器
-
電池放電電壓範圍
-
電池充電電流
-
Battery Current Consumption
-
放電電流
-
建議充電電壓
-
