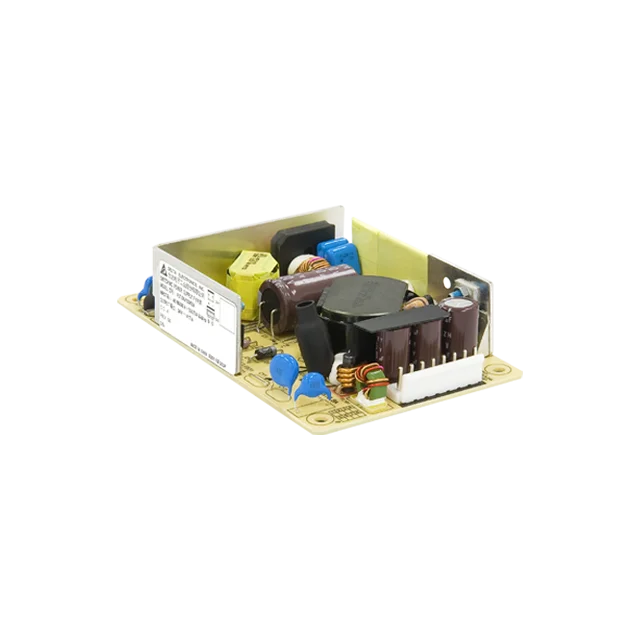

PJT-12V100WBAA

基板型電源

PJT 系列

PJT-12V100WBAA

輸出電壓

12V

輸出功率

100W

輸出電流

8.33A

輸入電壓範圍

90-264Vac

尺寸 (L x W x H)

127 x 76.2 x 31 mm

5.00” x 3.00” x 1.22”

重量

0.21 kg (0.46 lb)

亮點與特色
  • 全球通用交流輸入電壓
  • 標準工業尺寸 3” x 5”
  • 低接地漏洩電流 < 0.1mA
  • 對流冷卻運行溫度範圍 -10°C 至 +70°C
  • MTBF > 700,000 小時，Telcordia SR-332 標準
  • 多種連接器選項
Model Description
PJT-12V100WBAB Molex connector
PJT-12V100WBAC JWT connector
應用領域


PJT-12V100WBAA
PJT-12V100WBAA

基板型電源

PJT 系列

PJT-12V100WBAA

亮點與特色
  • 全球通用交流輸入電壓
  • 標準工業尺寸 3” x 5”
  • 低接地漏洩電流 < 0.1mA
  • 對流冷卻運行溫度範圍 -10°C 至 +70°C
  • MTBF > 700,000 小時，Telcordia SR-332 標準
  • 多種連接器選項
輸出電壓

12V

輸出功率

100W

輸出電流

8.33A

輸入電壓範圍

90-264Vac

尺寸

127 x 76.2 x 31 mm

5.00” x 3.00” x 1.22”

重量

0.21 kg (0.46 lb)

應用領域
Model Description
PJT-12V100WBAB Molex connector
PJT-12V100WBAC JWT connector

資源下載

資源下載

Datasheet

Uploaded on 14-Nov-2023


Uploaded on 06-Jun-2024

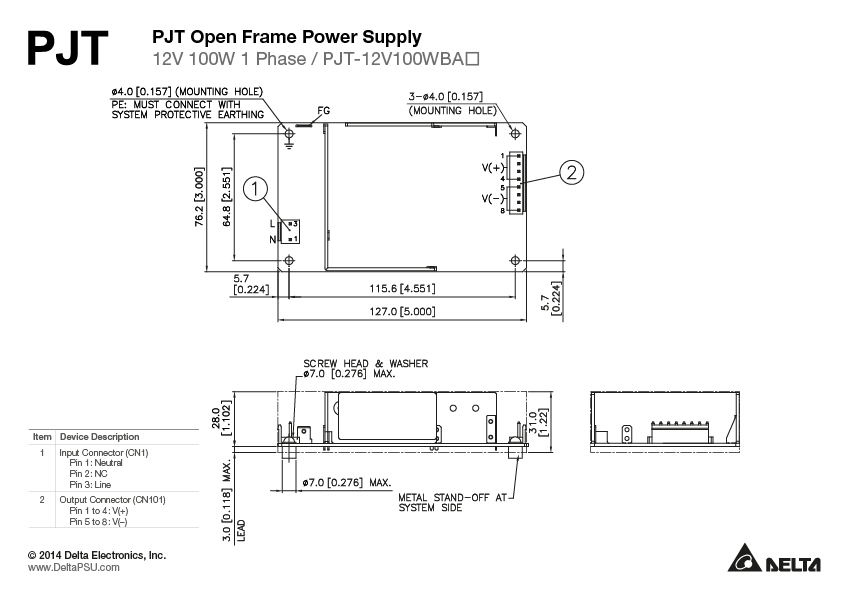

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 03-Sep-2021

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 22-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 27-Nov-2020

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

輸出電流
8.33A
輸出電壓
12V
輸出電壓範圍
輸出電壓調整範圍
-
輸出功率
100W
輸出電流調整範圍
最大輸出電壓
緩衝時間
-
線電壓調整率
± 0.5% @ 115Vac & 230Vac
負載調整率
± 1.0% @ 115Vac & 230Vac
紋波電壓
< 120mVpp
開機時間
1000ms typ. @ 115Vac & 230Vac
保持時間
20ms typ. @ 115Vac & 230Vac
動態回應
± 5% @ 0-50% load; 50-100% load
(Slew Rate: 0.1A/µS)
電容性負載啟動
4,000uF Max
搖控開/關
-
保護設備
-
輸入輸出間電壓驟降
-
殘留波紋/PARD (20MHz)
-
殘留波紋
-
最大功率
-
波紋與噪音
-
CC 型號 LED系統電壓範圍
-
升壓時間
-
峰值功率持續時間
-
峰值功率回復時間
-
額定輸入電壓
100-240Vac
輸入電壓範圍
90-264Vac
最大輸入電壓
-
額定輸入頻率
50-60Hz
輸入頻率範圍
47-63Hz
額定直流輸入電壓
直流輸入電壓範圍
-
輸入電流
< 1.50A typ. @ 115Vac
輸入功率（備用電源模式）
-
100% 負載效率
86.5% typ. @ 115Vac & 230Vac
浪湧電流
30A typ. @ 115Vac, 60A typ. @ 230Vac
充電時間
-
功率因數
-
漏電流
0.1mA @ 240Vac
額定電流
-
諧波失真總量
-
功率損耗
-
Efficiency @ 10% load
-
底架 / 外殼
-
指示燈
-
冷卻方式
Convection
輸入端
-
輸出端
-
信號端
-
聲壓級（SPL）
-
輸入/輸出端
-
信號
-
安裝導軌
-
電線
AWG 22-18
保護結構
-
端子台
-
重量
0.21 kg (0.46 lb)
尺寸
127 x 76.2 x 31 mm
5.00” x 3.00” x 1.22”
振動測試（運行狀態）
IEC 60068-2-6, Sine Wave: 10Hz to 150Hz @ 25m/S² (2.5G);
衝擊測試（運行狀態）
-
運行溫度
-10°C to +70°C
儲存溫度
-40°C to +85°C
功率降額
> 50°C de-rate power by 2.5% / °C
運行濕度
10 to 95% RH (Non-Condensing)
衝擊測試（非運行狀態）
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動測試（非運行狀態）
-
儲藏濕度
-
運行高度
0 to 5,000 Meters (16,400 ft.)
污染程度
2
碰撞試驗（運行狀態）
-
過壓類別
II
Corrosion
-
過壓保護
< 18.0V, Latch Mode
超負載/過電保護
< 150% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
過溫保護
Non-Latching (Auto-Recovery)
短路保護
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
極性反接保護
-
防護等級
-
電擊防護等級
Class I with Primary Earth connection
輸入端極性保護
-
電池極性保護
-
電池電壓保護錯誤
-
深度放電保護
-
超負載保護
-
過電保護
-
內部保險絲
-
Insufficient Input Voltage Protection
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
預計最長使用壽命
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
電氣安全
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
醫療安全
-
電隔離
Input to Output: 3.0KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac
工業控制設備
-
危險場所/ATEX
-
II 3 G ATEX 2014/34/EU
-
機器電氣設備
-
用於電率安裝的電氣設備
-
安全特低電壓
-
海事
-
材料與部件
-
隔離電阻
-
PE 電阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
國家地區證書
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
輻射與傳導
(CE & RE)
CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
抗擾度
EN/BS EN 55024
諧波電流排放
IEC/EN/BS EN 61000-3-2, Class A
電壓波動和閃變
IEC/EN/BS EN 61000-3-3
ESD 抗擾度
-
輻射抗擾度
-
EFT
-
電湧
-
傳導抗擾度
-
磁場
-
電壓驟降
-
通用用途之部件供電
-
額定電池電壓
-
電池電壓範圍
-
電池容量
-
電池充電模式
-
充電電壓結束
-
電池熔斷器
-
電池放電電壓範圍
-
電池充電電流
-
Battery Current Consumption
-
放電電流
-
建議充電電壓
-
