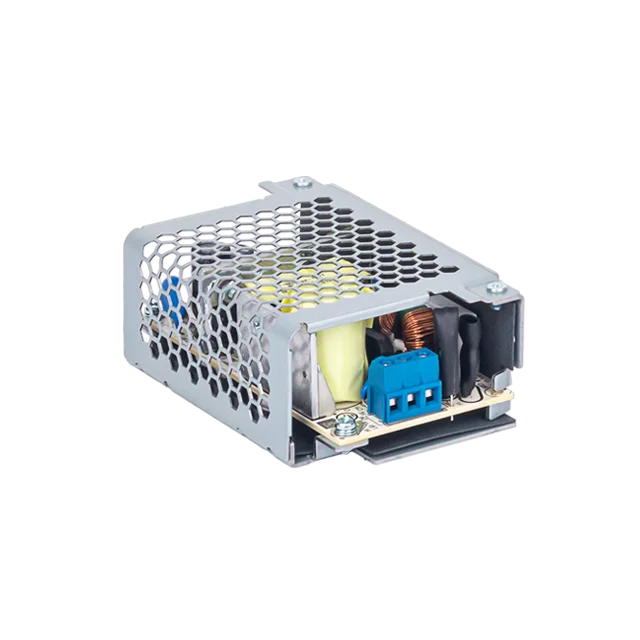

PJU-27V60WCBA

基板型電源

PJU 系列

PJU-27V60WCBA

輸出電壓

27.6V

輸出功率

60W

輸出電流

2.15A

輸入電壓範圍

90-264Vac

尺寸 (L x W x H)

103.4 x 62 x 37 mm

4.07” x 2.44” x 1.46”

重量

0.25 kg (0.55 lb)

亮點與特色
  • 全球通用 AC 輸入電壓範圍
  • AC 輸入中斷至電池運行零轉換時間
  • 防電池極性反接
  • 內置診斷式監控用於監測 AC OK 及低電池狀態
  • 過壓 / 過流 / 過溫 / 短路保護
  • 緩衝（電池放電）模式運行下內置過流及短路保護
Model Description
PJU-27V60WCAA Enclosed, without Signal, terminal block
PJU-27V60WCAB Enclosed, without Signal, JST connector
PJU-27V60WCAC Enclosed, without Signal, Molex connector
PJU-27V60WCBB Enclosed, JST connector
PJU-27V60WCBC Enclosed, Molex connector
應用領域


PJU-27V60WCBA
PJU-27V60WCBA

基板型電源

PJU 系列

PJU-27V60WCBA

亮點與特色
  • 全球通用 AC 輸入電壓範圍
  • AC 輸入中斷至電池運行零轉換時間
  • 防電池極性反接
  • 內置診斷式監控用於監測 AC OK 及低電池狀態
  • 過壓 / 過流 / 過溫 / 短路保護
  • 緩衝（電池放電）模式運行下內置過流及短路保護
輸出電壓

27.6V

輸出功率

60W

輸出電流

2.15A

輸入電壓範圍

90-264Vac

尺寸

103.4 x 62 x 37 mm

4.07” x 2.44” x 1.46”

重量

0.25 kg (0.55 lb)

應用領域
Model Description
PJU-27V60WCAA Enclosed, without Signal, terminal block
PJU-27V60WCAB Enclosed, without Signal, JST connector
PJU-27V60WCAC Enclosed, without Signal, Molex connector
PJU-27V60WCBB Enclosed, JST connector
PJU-27V60WCBC Enclosed, Molex connector

資源下載

資源下載

Datasheet

Uploaded on 09-Sep-2022

Manual

Uploaded on 02-Jun-2021


Uploaded on 06-Jun-2024

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 22-Apr-2020

CCC

Uploaded on 22-Apr-2020

CE

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 22-Apr-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 04-Aug-2021

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

輸出電流
2.15A
輸出電壓
27.6V
輸出電壓範圍
輸出電壓調整範圍
27.04-28.00V
輸出功率
60W
輸出電流調整範圍
最大輸出電壓
緩衝時間
-
線電壓調整率
< 0.5% (90-264Vac @ 100% load)
負載調整率
< 1.0% (90-264Vac @ 0-100% load)
紋波電壓
< 100mVpp
開機時間
< 3,000ms @ 115Vac (100% load),
< 1,500ms @ 230Vac (100% load)
保持時間
> 10ms @ 115Vac (100% load)
動態回應
± 5%, @ 115-264Vac input, 0-100% load (Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1kHz)
電容性負載啟動
3,600μF at 27.6V/2.15A
搖控開/關
-
保護設備
-
輸入輸出間電壓驟降
-
殘留波紋/PARD (20MHz)
-
殘留波紋
-
最大功率
-
波紋與噪音
-
CC 型號 LED系統電壓範圍
-
升壓時間
< 50ms @nominal input
峰值功率持續時間
-
峰值功率回復時間
-
額定輸入電壓
100-240Vac
輸入電壓範圍
90-264Vac
最大輸入電壓
-
額定輸入頻率
50-60Hz
輸入頻率範圍
47-63Hz
額定直流輸入電壓
直流輸入電壓範圍
-
輸入電流
< 1.2A @ 115Vac, < 0.8A @ 230Vac
輸入功率（備用電源模式）
-
100% 負載效率
> 88.0% @ 115Vac
> 89.0% @ 230Vac
浪湧電流
< 60A @ 115Vac & 230Vac (Cold Start)
充電時間
-
功率因數
-
漏電流
IEC/EN 60950-1: < 0.5mA / 1.0mA @ 264Vac (TN/TT system / IT system)
IEC/EN 62368-1: < 1.0mA / 2.0mA @ 264Vac (TN/TT system / IT system)
額定電流
-
諧波失真總量
-
功率損耗
No Load:
< 0.50W @ 115Vac
< 0.65W @ 230Vac

100% Load: < 9W @ 115Vac & 230Vac
Efficiency @ 10% load
-
底架 / 外殼
SECC
指示燈
Green LED: DC OK
冷卻方式
Convection
輸入端
-
輸出端
-
信號端
-
聲壓級（SPL）
< 25dBA (1 Meter from power supply)
輸入/輸出端
-
信號
-
安裝導軌
-
電線
-
保護結構
-
端子台
-
重量
0.25 kg (0.55 lb)
尺寸
103.4 x 62 x 37 mm
4.07” x 2.44” x 1.46”
振動測試（運行狀態）
IEC 60068-2-6, Sine Wave: 10-500Hz; 2G peak; displacement of 0.35mm; 60 min per axis for all X, Y, Z directions
衝擊測試（運行狀態）
IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms; 1 time in X axis
運行溫度
-20°C to +70°C
儲存溫度
-40°C to +85°C
功率降額
See datasheet
運行濕度
5 to 95% RH (Non-Condensing)
衝擊測試（非運行狀態）
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction, 9 times in total
振動測試（非運行狀態）
IEC 60068-2-6, Random: 5-500Hz; 2.09Grms; 20 min per axis for all X, Y, Z directions
儲藏濕度
-
運行高度
0 to 5,000 Meters (16,400 ft.)
污染程度
2
碰撞試驗（運行狀態）
-
過壓類別
II
Corrosion
-
過壓保護
<34.8V, Latch Mode
超負載/過電保護
105-160% of rated load current, Hiccup mode, Non-Latching (Auto recovery)
過溫保護
Latch mode
短路保護
Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)
極性反接保護
-
防護等級
18.0V ± 0.3V
電擊防護等級
Class I with Primary Earth connection
輸入端極性保護
-
電池極性保護
Yes
電池電壓保護錯誤
Yes, 32Vdc Max will not cause damage to the unit
深度放電保護
-
超負載保護
-
過電保護
-
內部保險絲
-
Insufficient Input Voltage Protection
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac & 230Vac, Ta: 25°C
O/P: 13.8V/4.3A for 13V model and 27.6V/2.15A for 27V model
預計最長使用壽命
10 years (115Vac & 230Vac, 50% load @ 35°C)
Safety Certificate
-
電氣安全
SIQ Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CCC: GB4943.1
CB scheme: IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
醫療安全
-
電隔離
Input to Output: 3.0KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac
工業控制設備
-
危險場所/ATEX
-
II 3 G ATEX 2014/34/EU
-
機器電氣設備
-
用於電率安裝的電氣設備
-
安全特低電壓
SELV (EN 60950-1, EN 62368-1)
海事
-
材料與部件
-
隔離電阻
-
PE 電阻
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091
國家地區證書
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
輻射與傳導
Generic Standards: CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
抗擾度
Generic Standards: EN/BS EN 55024
諧波電流排放
IEC/EN/BS EN 61000-3-2, Class A, GB17625.1
電壓波動和閃變
IEC/EN/BS EN 61000-3-3
ESD 抗擾度
-
輻射抗擾度
-
EFT
-
電湧
-
傳導抗擾度
-
磁場
-
電壓驟降
-
通用用途之部件供電
-
額定電池電壓
24 Vdc
電池電壓範圍
-
電池容量
3.2 AH – 7 AH
電池充電模式
CC-CV mode (constant current-constant voltage)
充電電壓結束
The unit always charges battery to a fixed voltage value
電池熔斷器
-
電池放電電壓範圍
-
電池充電電流
-
Battery Current Consumption
-
放電電流
-
建議充電電壓
-
