PMH-24V150WCDS

平板型電源

PMH 系列

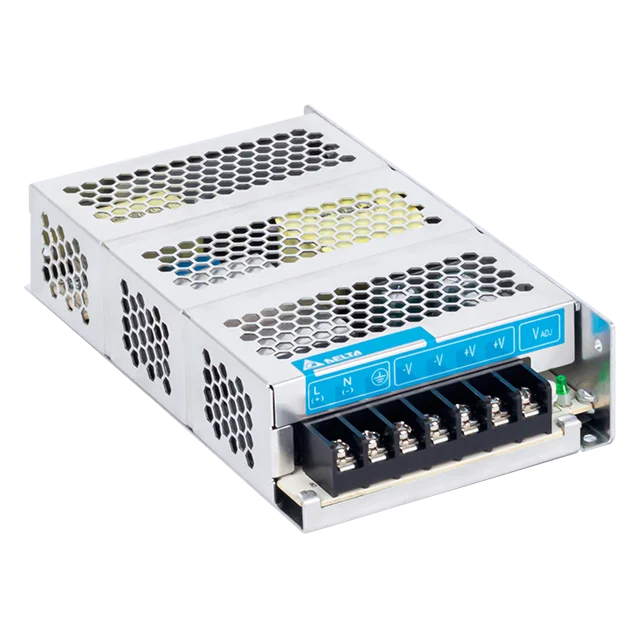

PMH-24V150WCDS

輸出電壓

24V

輸出功率

150W

輸出電流

6.25A

輸入電壓範圍

85-264Vac

尺寸 (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

重量

0.56 Kg (1.23 lb)

亮點與特色

家用電器認證 IEC/EN 60335-1，IEC/EN 61558-1 及 IEC/EN 61558-2-16
全球通用交流輸入電壓
-25°C 至 +50°C 全功率運行 @ 5000 米或 16400 英尺海拔高度
全防腐蝕鋁製外殼
平均無故障運行時間 (MTBF) > 700,000 小時，Telcordia SR-332 標準
萬能連接器選項：IP20、朝前型端子台及線束型連接器
通過 IEC/EN/UL 62368-1 認證

** 停用產品 **

PMH-24V150WCDJ, PMH-24V150WCDL, PMH-24V150WCDU, PMH-24V150WCDV

** NRND **

PMH-24V150WCDA, PMH-24V150WCDH, PMH-24V150WCDS, PMH-24V150WCDT

推薦機種: PMT-24V150W2BA

Optional Models

Model	Description
PMH-24V150WCDA	Terminal block, output non-isolated to PE
PMH-24V150WCDH	Harness connector, output non-isolated to PE
PMH-24V150WCDT	Harness connector

應用領域

平板型電源

PMH 系列

PMH-24V150WCDS

亮點與特色

家用電器認證 IEC/EN 60335-1，IEC/EN 61558-1 及 IEC/EN 61558-2-16
全球通用交流輸入電壓
-25°C 至 +50°C 全功率運行 @ 5000 米或 16400 英尺海拔高度
全防腐蝕鋁製外殼
平均無故障運行時間 (MTBF) > 700,000 小時，Telcordia SR-332 標準
萬能連接器選項：IP20、朝前型端子台及線束型連接器
通過 IEC/EN/UL 62368-1 認證

** 停用產品 **

PMH-24V150WCDJ, PMH-24V150WCDL, PMH-24V150WCDU, PMH-24V150WCDV

** NRND **

PMH-24V150WCDA, PMH-24V150WCDH, PMH-24V150WCDS, PMH-24V150WCDT

推薦機種: PMT-24V150W2BA

輸出電壓

24V

輸出功率

150W

輸出電流

6.25A

輸入電壓範圍

85-264Vac

尺寸

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

重量

0.56 Kg (1.23 lb)

應用領域

Optional Models

Model	Description
PMH-24V150WCDA	Terminal block, output non-isolated to PE
PMH-24V150WCDH	Harness connector, output non-isolated to PE
PMH-24V150WCDT	Harness connector

資源下載

Datasheet

Uploaded on 09-Apr-2022

Manual

Uploaded on 20-May-2022


Uploaded on 10-Oct-2024

Mechanical Drawing

Uploaded on 09-Apr-2022

.DXF

Uploaded on 09-Apr-2022

.STP

Uploaded on 09-Apr-2022

認證

Uploaded on 08-Jan-2021

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 08-Jan-2021

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Jul-2021

Uploaded on 08-Jan-2021

GUI Software

Tech Specs

輸出電流

6.25A

輸出電壓

24V

輸出電壓調整範圍

22-28Vdc

輸出功率

150W

線電壓調整率

< 0.5% (@ 85-264Vac input, 100% load)

負載調整率

< 0.5% (@ 85-264Vac input, 0-100% load)

紋波電壓

< 100mVpp

開機時間

100Vac < 2200ms (@100Vac -20°C to 70°C) &
< 2500ms (@100Vac < -20°C to -30°C)
240Vac < 1000ms (@240Vac -30°C to 70°C)

保持時間

> 40ms @ 115Vac, > 50ms 230Vac (100% load)

動態回應

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1KHz)

電容性負載啟動

8,000μF Max (@ > -20°C, 85-264Vac input & @ ≤ -20°C, 100-264Vac input)

升壓時間

< 35ms @ nominal input (100% load)

額定輸入電壓

100-240Vac

輸入電壓範圍

85-264Vac

額定輸入頻率

50-60Hz

輸入頻率範圍

47-63Hz

直流輸入電壓範圍

120-375Vdc

輸入電流

< 1.60A @ 115Vac, < 0.90A @ 230Vac

100% 負載效率

> 89.0% @ 115Vac, > 90.5% @ 230Vac

浪湧電流

(Cold Start)
< 30A @ 115Vac, < 60A @ 230Vac

功率因數

> 0.98 @ 115Vac, > 0.89 @ 230Vac

漏電流

< 0.75mA @ 240Vac

功率損耗

No Load: < 0.08W @ 115Vac & < 1.0W @ 230Vac
100% Load: 18.5W typ. @ 115Vac & 15.8W typ. @ 230Vac

底架 / 外殼 Aluminium
指示燈 Green LED (DC OK)
冷卻方式 Convection
輸入端 -
輸出端 -
信號端 -
聲壓級（SPL） -
輸入/輸出端 -
信號 -
安裝導軌 -
電線 -
保護結構 -
端子台 -
重量 0.56 Kg (1.23 lb)	尺寸 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

運行溫度

-30°C to +70°C

儲存溫度

-30°C to +85°C

功率降額

-20°C to -30°C de-rate power by 2.0% / °C
> 50°C de-rate power by 2.5% / °C

運行濕度

5 to 95% RH (Non-Condensing)

衝擊測試（非運行狀態）

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms,1 times per direction, 2 times in total

振動測試（非運行狀態）

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); displacement of 0.35mm; 20 min per axis for all X, Y, Z direction

運行高度

0 to 5,000 Meters (16,400 ft.)

污染程度

碰撞試驗（運行狀態）

IEC 60068-2-29, 10G (100m/S²) for a duration of 11ms,1000 times per direction, 6000 times in total

過壓類別

過壓保護

28.8-35.2V range, Hiccup Mode, Non-Latching (Auto-Recovery)

超負載/過電保護

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto recovery)

過溫保護

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-recovery)

短路保護

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)

防護等級

IP20 (PMH-24V150WC☐U and PMH-24V150WC☐J)

電擊防護等級

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

預計最長使用壽命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電氣安全

SIQ Bauart: EN 60335-1, EN 61558-1, EN 61558-2-16, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395) UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 60335-1, IEC 61558-1, IEC 61558-2-16, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

電隔離

Input to Output: 4.5KVac
Input to Ground: 1.5KVac

Output to Ground:
Output non-isolated to PE (common pins connect to PE) (PMH-24V150WC☐A, PMH-24V150WC☐J, PMH-24V150WC☐L, PMH-24V150WC☐H)
1.5KVdc (Output isolated to PE) (PMH-24V150WC☐S, PMH-24V150WC☐U, PMH-24V150WC☐V, PMH-24V150WC☐T)

安全特低電壓

Output non-isolated to PE: PELV (EN 60335), SELV (EN 60950)
Output isolated to PE: SELV (EN 60335), SELV (EN 60950)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

輻射與傳導

Generic Standards:
CISPR 32, EN/BS EN 55032, EN/BS EN 55014-1, EN/BS EN 61000-6-3, FCC Title 47: Class B

抗擾度

Generic Standards:
EN/BS EN 55024, EN/BS EN 61000-6-2, EN/BS EN 55014-2

諧波電流排放

IEC/EN/BS EN 61000-3-2, Class A

電壓波動和閃變

IEC/EN/BS EN 61000-3-3
