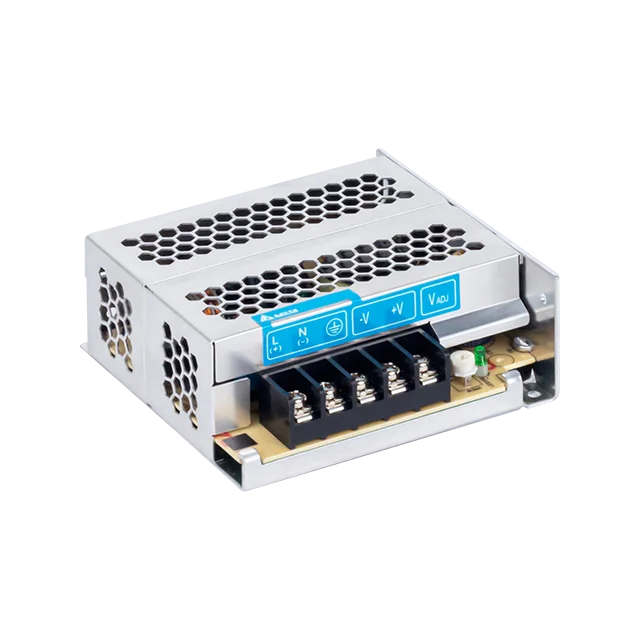

PMH-24V50WCAA

Panel Mount

PMH Serie

PMH-24V50WCAA

Ausgangsspannung

24V

Ausgangsleistung

50W

Ausgangsstrom

2.1A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

98 x 97 x 38 mm

3.86” x 3.82” x 1.50”

Gewicht

0.21 kg (0.46 lb)

Highlights & technische Merkmale

Zulassung für Haushaltsgeräte nach IEC/EN 60335-1, IEC/EN 61558-1 und IEC/EN 61558-2-16
Universelle Wechselstrom-Eingangsspannung
Volle Leistung von -25°C bis +50°C in 5000m (16400 Fuß) Höhe
Korrosionsbeständiges Aluminium-Gehäuse
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Vielseitige Anschluss-Optionen erhältlich: IP20, Front- oder Kabelbaumstecker
Zertifiziert nach IEC/EN/UL 62368-1

** Discontinued Product **

PMH-24V50WCAJ, PMH-24V50WCAL, PMH-24V50WCAU, PMH-24V50WCAV

Replaced by: PMH-24V50WCAA, PMH-24V50WCAH, PMH-24V50WCAS, PMH-24V50WCAT

Optional Models

Model	Description
PMH-24V50WCAH	Harness connector, output non-isolated to PE
PMH-24V50WCAS	Terminal block, output isolated to PE
PMH-24V50WCAT	Harness connector, output isolated to PE

Anwendungsbereiche

Panel Mount

PMH Serie

PMH-24V50WCAA

Highlights & technische Merkmale

Zulassung für Haushaltsgeräte nach IEC/EN 60335-1, IEC/EN 61558-1 und IEC/EN 61558-2-16
Universelle Wechselstrom-Eingangsspannung
Volle Leistung von -25°C bis +50°C in 5000m (16400 Fuß) Höhe
Korrosionsbeständiges Aluminium-Gehäuse
Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
Vielseitige Anschluss-Optionen erhältlich: IP20, Front- oder Kabelbaumstecker
Zertifiziert nach IEC/EN/UL 62368-1

** Discontinued Product **

PMH-24V50WCAJ, PMH-24V50WCAL, PMH-24V50WCAU, PMH-24V50WCAV

Replaced by: PMH-24V50WCAA, PMH-24V50WCAH, PMH-24V50WCAS, PMH-24V50WCAT

Ausgangsspannung

24V

Ausgangsleistung

50W

Ausgangsstrom

2.1A

Eingangsspannungsbereich

85-264Vac

Abmessungen

98 x 97 x 38 mm

3.86” x 3.82” x 1.50”

Gewicht

0.21 kg (0.46 lb)

Anwendungsbereiche

Optional Models

Model	Description
PMH-24V50WCAH	Harness connector, output non-isolated to PE
PMH-24V50WCAS	Terminal block, output isolated to PE
PMH-24V50WCAT	Harness connector, output isolated to PE

Download

Datasheet

Uploaded on 18-Apr-2022

Manual

Uploaded on 20-May-2022


Uploaded on 06-Jun-2024

Mechanical Drawing

Uploaded on 18-Apr-2022

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 18-Apr-2022

Zertifikate

Uploaded on 07-Jan-2021

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 07-Jan-2021

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 26-Jul-2021

Uploaded on 07-Jan-2021

GUI Software

Tech Specs

Ausgangsstrom

2.1A

Ausgangsspannung

24V

Einstellbare Ausgangsspannung

22-28Vdc

Ausgangsleistung

50W

Ausgleich von Spannungsschwankungen

< 0.5% (@ 85-264Vac input, 100% load)

Ausgleich von Laständerung

< 0.5% (@ 85-264Vac input, 0-100% load)

PARD

< 100mVpp @ -20°C to 70°C
< 150mVpp @ < -20°C to -30°C

Einschaltzeit

< 800ms @ nominal input (100% load)

Netzausfall-Überbrückungszeit

> 15ms @ 115Vac, > 90ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 85-264Vac input, 0-100% load
(Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 100Hz)

Anlauf mit kapazitiver Last

8,000µF Max
(@ > -20°C, 85-264Vac input & @ ≤ -20°C, 100-264Vac input)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Nenneingangsspannung

125-250Vdc

DC-Eingangsspannungsbereich

120-375Vdc

Eingangsstrom

< 0.94A @ 115Vac, < 0.59A @ 230Vac

Effizienz bei 100 %

> 87.0% @ 115Vac, > 88.0% 230Vac

Einschaltstrom

< 35A @ 115Vac, < 70A @ 230Vac

Kriechstrom

< 0.5mA @ 264Vac

Gehäuseausführung Aluminium
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) < 25dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.21 kg (0.46 lb)	Abmessungen 98 x 97 x 38 mm 3.86” x 3.82” x 1.50”

Betriebstemperaturbereich

-30°C to +70°C

Lagertemperatur

-30°C to +85°C

Leistungsbegrenzung

-20°C to -30°C de-rate power by 2.0% / °C
> 50°C de-rate power by 2.5% / °C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms,1 times per direction, 2 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak);
displacement of 0.35mm; 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Überspannung

28.8-35.2V range, Hiccup Mode,
Non-Latching (Auto-Recovery)

Überlast/ Überstrom

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery)

Übertemperatur

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery)

Kurzschluss

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed)

Schutz gegen Schock

Class I with Primary Earth connection

Tiefentladungsschutz

IP20 (PMH-24V50WCAJ and PMH-24V50WCAU)

MTBF

> 700,000 hrs, as per per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115Vac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

SIQ Bauart: EN 60950-1, EN 60335-1, EN 61558-1, EN 61558-2-16, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395) UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 60335-1, IEC 61558-1, IEC 61558-2-16, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 5.0KVac
Input to Ground: 1.5KVac
Output to Ground:
Output non-isolated to PE (common pins connect to PE)
(PMH-24V50WCAA, PMH-24V50WCAJ, PMH-24V50WCAL, PMH-24V50WCAH)

1.5KVdc (Output isolated to PE)
(PMH-24V50WCAS, PMH-24V50WCAU, PMH-24V50WCAV, PMH-24V50WCAT)

Sicherheit Eingang Niederspannung

Output non-isolated to PE: PELV (EN 60335), SELV (EN 60950)
Output isolated to PE: SELV (EN 60335), SELV (EN 60950)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: CISPR 32, EN/BS EN 55032, FCC Title 47: Class B, EN/BS EN 55014-1, EN/BS EN 61000-6-3

Störfestigkeit

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-1, EN/BS EN 55014-2

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3

(/3) Item(s) selected

PMH-24V50WCAA

Panel Mount

PMH Serie

PMH-24V50WCAA

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen (L x W x H)

Gewicht

Highlights & technische Merkmale

Anwendungsbereiche

PMH-24V50WCAA

PMH-24V50WCAA

Panel Mount

PMH Serie

PMH-24V50WCAA

Highlights & technische Merkmale

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen

Gewicht

Anwendungsbereiche

Download

Download

Tech Specs

Tech Specs
