PMC-DSPV100W1A

Panel Mount

PMC Serie

PMC-DSPV100W1A

Ausgangsspannung

24V,5V

Ausgangsleistung

100W

Ausgangsstrom

2.7A,7A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Gewicht

0.52 kg (1.15 lb)

Highlights & technische Merkmale
  • Universal AC input voltage range
  • Power will not de-rate for the entire input voltage range
  • Full corrosion resistant aluminium casing
  • Conforms to harmonics current IEC/EN 61000-3-2, Class A
  • High MTBF >700,000 hrs. as per Telcordia SR-332
  • Safety approval according to IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 and EMI to EN 55022, Class B


** NRND **

Anwendungsbereiche


PMC-DSPV100W1A
PMC-DSPV100W1A

Panel Mount

PMC Serie

PMC-DSPV100W1A

Highlights & technische Merkmale
  • Universal AC input voltage range
  • Power will not de-rate for the entire input voltage range
  • Full corrosion resistant aluminium casing
  • Conforms to harmonics current IEC/EN 61000-3-2, Class A
  • High MTBF >700,000 hrs. as per Telcordia SR-332
  • Safety approval according to IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 and EMI to EN 55022, Class B


** NRND **

Ausgangsspannung

24V,5V

Ausgangsleistung

100W

Ausgangsstrom

2.7A,7A

Eingangsspannungsbereich

85-264Vac

Abmessungen

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Gewicht

0.52 kg (1.15 lb)

Anwendungsbereiche

Download

Download

Datasheet

Uploaded on 01-Nov-2021

Manual

Uploaded on 22-Apr-2020


Uploaded on 24-Mar-2025

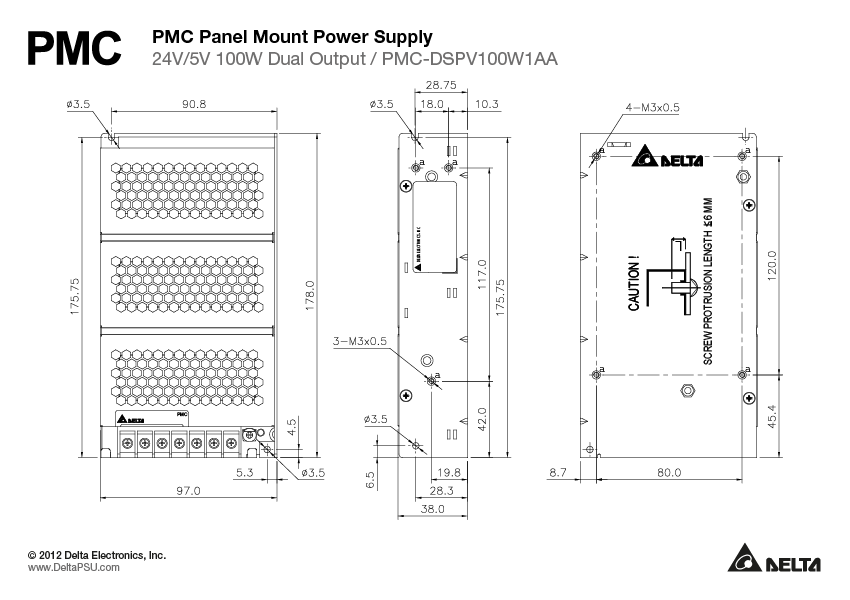

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 02-Dec-2020

CCC

Uploaded on 31-Mar-2021

CE

Uploaded on 02-Dec-2020

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 02-Dec-2020

UKCA

Uploaded on 01-Nov-2021

UL

Uploaded on 02-Dec-2020

Tech Specs

Tech Specs

Ausgangsstrom
2.7A,7A
Ausgangsspannung
24V,5V
Ausgangsspannung
Einstellbare Ausgangsspannung
V1 : 22.8-26.4Vdc
Ausgangsleistung
100W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 0.5% typ. (@ 85-264Vac input, 100% load)
Ausgleich von Laständerung
< 1% Typical (@ 85 to 264Vac input, V1: 100% rated load and V2: 60% rated load and vice versa)
PARD
V1: <200mVpp, V2: <80mVpp
Einschaltzeit
< 1000ms @ nominal input (100% load)
Netzausfall-Überbrückungszeit
> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ V1: 0
Anlauf mit kapazitiver Last
V1: 4,000JF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
125-250Vdc
DC-Eingangsspannungsbereich
125-375Vdc
Eingangsstrom
< 2.0A @ 115Vac, < 1.1A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
> 84% @ 115Vac,
> 86% @ 230Vac
Einschaltstrom
< 50A @ 115Vac, < 100A @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
Conform to EN61000-3-2, Class A
Kriechstrom
< 1mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
Aluminium
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.52 kg (1.15 lb)
Abmessungen
178 x 97 x 38 mm
7.01” x 3.82” x 1.50”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-25°C to +85°C
Leistungsbegrenzung
> 50°C de-rate power by 2.5% /°C
Luftfeuchtigkeit Betrieb
< 95% RH
Stoßtest (außer Betrieb)
IEC60068
Vibration (außer Betrieb)
IEC60068
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
V1: < 32.4V, V2: 6.75V, Hiccup Mode, Non-Latching (Auto recovery)
Überlast/ Überstrom
OLP: > 150% of total rated output power, Hiccup Mode, Non-Latching (Auto recovery)
Übertemperatur
< 75°C Surrounding Air Temperature @ 100% load,
Non-Latching (Auto-recovery).
Kurzschluss
Hiccup Mode, Non-Latching
(Auto-recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
IPX0
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 700,000 hrs. per Telcordia SR-332
Max. Lebensdauer
-
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 60950-1, EN 62368-1
cRUus: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB4943
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Generic Standards: CISPR32, EN/BS EN 55032, FCC Title 47: Class B, GB 9254
Störfestigkeit
Generic Standards: EN/BS EN 55024
Oberwellenstrom Emissionen
-
Spannungsverlust und Flackern
-
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
