PMF-5V320WCGB

平板型電源

PMF 系列

PMF-5V320WCGB

輸出電壓

5V

輸出功率

275W

輸出電流

55A

輸入電壓範圍

85-264Vac

尺寸 (L x W x H)

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

重量

0.86 kg (1.90 lb)

亮點與特色
  • 全球通用交流輸入電壓範圍
  • 內置活性 PFC 及風扇控速
  • 鋁制外殼和底架全方位防腐蝕
  • 符合諧波電流 IEC/EN/BS EN 61000-3-2，Class A 及 Class D
  • -20°C 冷開機 @ 100% 負載 (275W)
  • 遠程遙控開/關選項


** 停產 **

PMF-5V320WCGB, PMF-5V320WCGR, PMF-5V320WCAB, PMF-5V320WCAR

推薦機種: PMR-5V320WDAA

應用領域


PMF-5V320WCGB
PMF-5V320WCGB

平板型電源

PMF 系列

PMF-5V320WCGB

亮點與特色
  • 全球通用交流輸入電壓範圍
  • 內置活性 PFC 及風扇控速
  • 鋁制外殼和底架全方位防腐蝕
  • 符合諧波電流 IEC/EN/BS EN 61000-3-2，Class A 及 Class D
  • -20°C 冷開機 @ 100% 負載 (275W)
  • 遠程遙控開/關選項


** 停產 **

PMF-5V320WCGB, PMF-5V320WCGR, PMF-5V320WCAB, PMF-5V320WCAR

推薦機種: PMR-5V320WDAA

輸出電壓

5V

輸出功率

275W

輸出電流

55A

輸入電壓範圍

85-264Vac

尺寸

215 x 115 x 50 mm

8.46” x 4.53” x 1.97”

重量

0.86 kg (1.90 lb)

應用領域

資源下載

資源下載

Datasheet

Uploaded on 02-Jun-2025

Manual

Uploaded on 22-Apr-2020


Uploaded on 18-Aug-2025

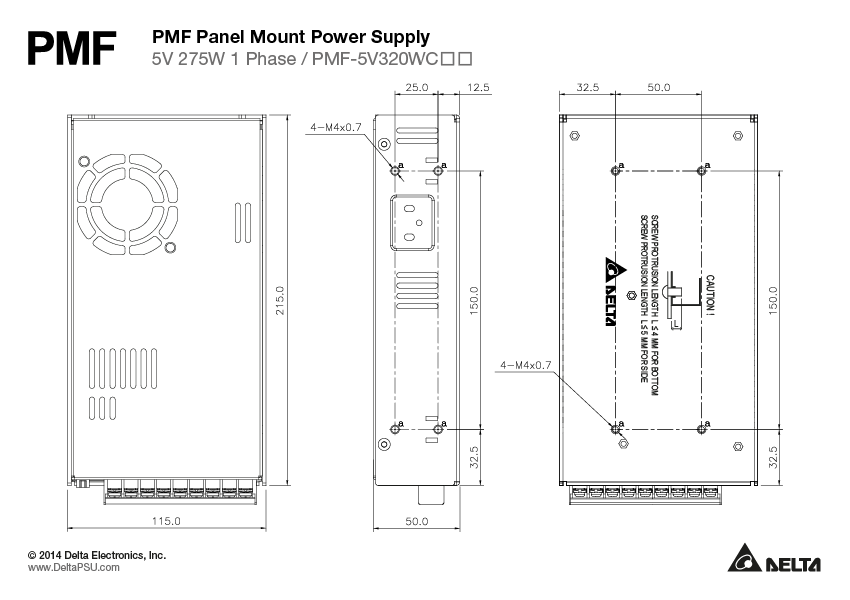

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CCC

Uploaded on 02-Jun-2025

CE & UKCA

Uploaded on 06-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 10-Nov-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

輸出電流
55A
輸出電壓
5V
輸出電壓範圍
輸出電壓調整範圍
4.50-5.50Vdc
輸出功率
275W
輸出電流調整範圍
最大輸出電壓
緩衝時間
-
線電壓調整率
± 0.5% typ. (@ 115Vac & 230Vac)
負載調整率
± 2.0% typ. (@ 115Vac & 230Vac)
紋波電壓
< 150mVpp@ 25°C
< 300mVpp @ -10°C
開機時間
2500ms typ. @ 115Vac,
1000ms typ. @ 230Vac (100% load)
保持時間
16ms typ. @ 115Vac & 230Vac (100% load)
動態回應
± 5% (0.5V pk-pk) @ 115Vac & 230Vac (0-50% load and 50-100% load)
(Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz)
電容性負載啟動
8,000μF Max
搖控開/關
CN102
Output ON: 5-12.5 V
Output OFF: 0-0.5 V
保護設備
-
輸入輸出間電壓驟降
-
殘留波紋/PARD (20MHz)
-
殘留波紋
-
最大功率
-
波紋與噪音
-
CC 型號 LED系統電壓範圍
-
升壓時間
50ms typ. @ 115Vac & 230Vac (100% load)
峰值功率持續時間
-
峰值功率回復時間
-
峰值功率
-
額定輸入電壓
100-240Vac
輸入電壓範圍
85-264Vac
最大輸入電壓
-
額定輸入頻率
50-60Hz
輸入頻率範圍
47-63Hz
額定直流輸入電壓
直流輸入電壓範圍
-
輸入電流
< 5.00A@115Vac, < 2.50A @ 230Vac
輸入功率（備用電源模式）
-
100% 負載效率
78.5% typ. @ 230Vac
浪湧電流
(Cold Start)
< 30A @ 115Vac,
< 50A @ 230Vac
充電時間
-
功率因數
0.98 typ. @ 115Vac,
0.95 typ. @ 230Vac
漏電流
< 1mA @ 240Vac
額定電流
-
諧波失真總量
-
功率損耗
0% load: 2.6W typ. @ 115Vac & 2.52W typ. @ 230Vac
100% load: 83.24W typ. @ 115Vac & 72.66W typ. @ 230Vac
Efficiency @ 10% load
-
輸入電壓相位
-
底架 / 外殼
Aluminium
指示燈
Green LED (DC OK)
冷卻方式
Forced Cooling
輸入端
-
輸出端
-
信號端
-
聲壓級（SPL）
<60dBA
輸入/輸出端
-
信號
-
安裝導軌
-
電線
AWG 14-12
保護結構
-
端子台
-
重量
0.86 kg (1.90 lb)
尺寸
215 x 115 x 50 mm
8.46” x 4.53” x 1.97”
振動測試（運行狀態）
-
衝擊測試（運行狀態）
-
運行溫度
-10°C to +70°C (Cold start at -20°C)
儲存溫度
-25°C to +85°C
功率降額
> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 5% / 1V
運行濕度
5 to 95% RH (Non-Condensing)
衝擊測試（非運行狀態）
IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動測試（非運行狀態）
IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction
儲藏濕度
-
運行高度
0 to 5,000 Meters(16,400 ft.)
污染程度
2
碰撞試驗（運行狀態）
-
過壓類別
II
Corrosion
-
衝擊
-
振動
-
噪音
-
過壓保護
5.75-7.30V, Latch Mode (AC power is recycled)
超負載/過電保護
105-135%, Hiccup Mode, Non-Latching (Auto-Recovery)
過溫保護
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
短路保護
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
極性反接保護
-
防護等級
-
電擊防護等級
Class I with Primary Earth connection
輸入端極性保護
-
電池極性保護
-
電池電壓保護錯誤
-
深度放電保護
-
超負載保護
-
過電保護
-
內部保險絲
-
Insufficient Input Voltage Protection
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C
預計最長使用壽命
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
電氣安全
TUV Bauart : EN 60950-1, EN62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme : IEC 60950-1, IEC 62368-1
CCC: GB4943.1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
醫療安全
-
電隔離
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac
工業控制設備
-
危險場所/ATEX
-
II 3 G ATEX 2014/34/EU
-
機器電氣設備
-
用於電率安裝的電氣設備
-
安全特低電壓
SELV (EN 60950-1)
海事
-
材料與部件
-
隔離電阻
-
PE 電阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016
國家地區證書
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
輻射與傳導
CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
抗擾度
EN/BS EN 55024
諧波電流排放
IEC/EN/BS EN 61000-3-2, Class A and Class D
電壓波動和閃變
IEC/EN/BS EN 61000-3-3
ESD 抗擾度
-
輻射抗擾度
-
EFT
-
電湧
-
傳導抗擾度
-
磁場
-
電壓驟降
-
通用用途之部件供電
-
額定電池電壓
-
電池電壓範圍
-
電池容量
-
電池充電模式
-
充電電壓結束
-
電池熔斷器
-
電池放電電壓範圍
-
電池充電電流
-
Battery Current Consumption
-
放電電流
-
建議充電電壓
-
