MDS-150AAS19 F/B

ACアダプタ

MDS Adapter シリーズ

MDS-150AAS19 F/B

出力電圧

19V

出力電力

150W

出力電流

7.89A

入力電圧

90-264Vac

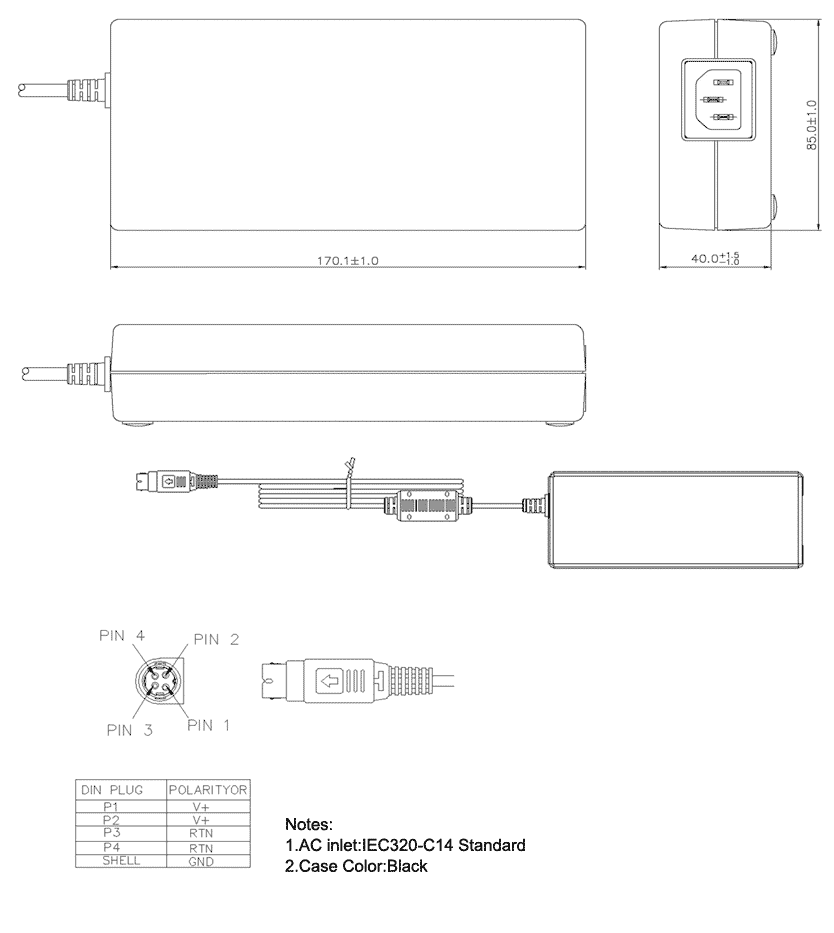

寸法 (L x W x H)

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

単位重量

1.10 kg (2.43 lb)

主な特長・機能
  • 効率レベルVIをに適合
  • IEC 60601-1、IEC 62368-1に準拠した安全認証
  • IEC 60601-1-2 第4版に準拠要件
  • 低接触電流（通常 <0.1mA、信号障害時 0.3mA）
  • 過電圧 /過電流 /過温度保護 /過負荷
  • MTBF（平均故障間隔）100万時間
  • 2 x MOPP絶縁
  • 3年保証


** NRND **
推奨製品: MEA-160A19C GAA

モデル 説明
MDS-150AAS19 BA Class II with functional Earth
MDS-150AAS19 FA Class I
アプリケーション


MDS-150AAS19 F/B
MDS-150AAS19 F/B

ACアダプタ

MDS Adapter シリーズ

MDS-150AAS19 F/B

主な特長・機能
  • 効率レベルVIをに適合
  • IEC 60601-1、IEC 62368-1に準拠した安全認証
  • IEC 60601-1-2 第4版に準拠要件
  • 低接触電流（通常 <0.1mA、信号障害時 0.3mA）
  • 過電圧 /過電流 /過温度保護 /過負荷
  • MTBF（平均故障間隔）100万時間
  • 2 x MOPP絶縁
  • 3年保証


** NRND **
推奨製品: MEA-160A19C GAA

出力電圧

19V

出力電力

150W

出力電流

7.89A

入力電圧

90-264Vac

寸法

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

単位重量

1.10 kg (2.43 lb)

アプリケーション
モデル 説明
MDS-150AAS19 BA Class II with functional Earth
MDS-150AAS19 FA Class I

ダウンロード

ダウンロード

Datasheet

アップロード日 28-Apr-2025

Manual

アップロード日 22-Nov-2023


アップロード日 26-Mar-2025

Mechanical Drawing

アップロード日 22-Apr-2020

CB

アップロード日 18-Oct-2023

CCC

アップロード日 28-Dec-2023

CE & UKCA

アップロード日 22-Jun-2021

FCC

アップロード日 13-Dec-2021

REACH

アップロード日 09-May-2024

RoHS

アップロード日 27-May-2024

TSCA

アップロード日 15-Nov-2023

UL

アップロード日 22-Apr-2020

技術仕様

技術仕様

出力電流
7.89A
出力電圧
19V
出力電圧範囲
出力電圧調整範囲
-
出力電力
150W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
± 0.5%
ロードレギュレーション
± 5%
PARD
-
起動時間
3000ms @ 115Vac
保持時間
20ms @ 115Vac
ダイナミックレスポンス
± 5% @ 50-100% load
容量性負荷での起動
-
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
190 mV pk-pk @ Full load
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
ピークパワー
-
入力電圧表記
100-240Vac
入力電圧範囲
90-264Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
4A @ 115Vac,
2A @ 230Vac
入力電力(スタンバイモード)
-
100%負荷での効率
90.5% (typ.)
突入電流
50A @ 115Vac,
100A @ 230Vac (typ.)
充電時間
-
100%負荷での力率
-
漏洩電流
0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
入力電圧位相
-
ケースシャーシ/カバー
PC
インディケータ
-
冷却方式
-
入力端子
-
出力端子
-
信号端子
-
SPL
-
入力/出力端子
-
信号
-
取り付けレール
-
電線
-
保護構造
-
端子
-
単位重量
1.10 kg (2.43 lb)
寸法
170 x 85 x 40 mm
6.69” x 3.35” x 1.57”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
0°C to +40°C
保管温度
-40°C to +85°C
パワーディレーティング
-
使用湿度
10-90% RH (Non-Condensing)
衝撃試験 (非作動)
50G, 11ms, 3 shocks for each direction
振動試験 (非作動)
5-500Hz, 2.09Grms, 20 minute for each three axis
保管湿度
-
動作高度
-
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
衝撃
-
振動
-
電源音声ノイズ
-
過電圧
150%, Latch Mode
過負荷/過電流
180% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)
過温度
Hiccup Mode, (Non-Latching, Auto-Recovery)
短絡
Hiccup Mode, (Non-Latching, Auto-Recovery)
逆極性保護
-
保護等級
IP40
衝撃に対する保護
Class II with functional earth
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
1185 kHrs based on Telecordia SR-332
キャパシタ予想寿命
-
安全証明書
-
電気安全規格
IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1 & EN 60601-1-2
医療安全規格
IEC 60601-1 CB report
EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI
ES 60601-1
ガルバニック絶縁
Input to Output: 4000 Vac
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016, and Electromagnetic Compatibility Regulations 2016, Medical Devices Regulations 2002(UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1, GB 4943.1, GB/T 9254.1, GB 17625.1
SIL3
-
エミッション
EN/BS EN 55011, EN/BS EN 55032, FCC Title 47: Class B
イミュニティ
-
高調波電流エミッション
IEC61000-3-2 Meet Class A & D limit
電圧変動とフリッカー
IEC61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
