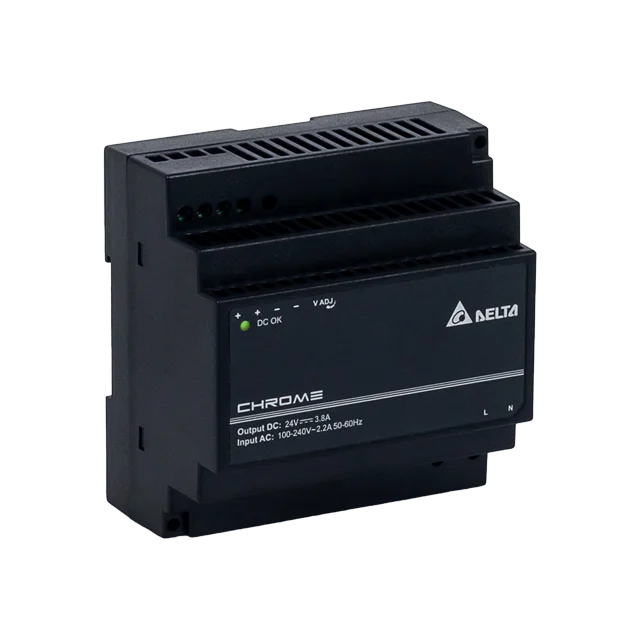

DRC-24V100W1AZ

DINレール

CHROME シリーズ

DRC-24V100W1AZ

出力電圧

24V

出力電力

91.2W

出力電流

3.8A

入力電圧

90-264Vac

寸法 (H x W x D)

91 x 89.9 x 55.6 mm

3.58” x 3.54” x 2.19”

単位重量

0.35 kg (0.77 lb)

主な特長・機能

クラスII、二重分離（アース接続不要）
汎用AC入力電圧、-25°C～+55°Cのフル出力動作
すべての入力電圧範囲で出力低下なし
230VAC時の効率 > 89.0%
小型キャビネットに設置可能
NEC クラス2 /限定電源（LPS）認定
高調波電流に関するIEC/EN 61000-3-2、クラス Aに適合
IEC/EN/UL 60950-1、IEC/EN/UL 62368-1およびUL508に準拠した安全認証を取得済み

オプション

モデル	説明
DRC-24V100W1AG	Grey plastic case
DRC-24V100W1AC	Conformal coating

アプリケーション

ダウンロード

Datasheet

アップロード日 22-Jun-2021

Manual

アップロード日 25-May-2021


アップロード日 24-Mar-2025

Mechanical Drawing

アップロード日 03-Jan-2021

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

BIS

アップロード日 22-Jun-2021

アップロード日 13-Sep-2022

CE & UKCA

アップロード日 29-Apr-2021

EAC

アップロード日 29-Apr-2021

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 03-Jan-2021

GUIソフトウェア

技術仕様

出力電流

3.8A

出力電圧

24V

出力電圧調整範囲

22-24Vdc

出力電力

91.2W

ラインレギュレーション

< 0.5% (@ 90-264Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 90-264 Vac input, 0-100% load)

PARD

< 100mVpp

起動時間

< 2,000ms @ nominal input (100% load)

保持時間

> 10 ms @ 115 Vac,
> 60 ms @ 230 Vac (100% load)

ダイナミックレスポンス

± 5% @ 90-264 Vac input, 10-100% load
(Slew Rate: 0.1 A/μs, 50% duty cycle @ 5 Hz to 100 Hz)

容量性負荷での起動

3,000µF Max

立ち上がり時間

< 70ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

90-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 2.20A @ 115Vac,
< 1.00A @ 230Vac

100%負荷での効率

> 87.0% @ 115Vac,
> 89.0% @ 230Vac

突入電流

< 30A @ 115Vac,
< 60A @ 230Vac

漏洩電流

< 0.25mA @ 240Vac

消費電力

0% load: < 0.4 W @ 115 Vac & 230 Vac
100% load: < 13.6 W @ 115 Vac, < 11.2 W @ 230 Vac

ケースシャーシ/カバー Plastic
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 2 Pins (Rated 300V/25A)
出力端子 4 Pins (Rated 300V/25A)
信号端子 -
SPL < 25dBA
入力/出力端子 -
信号 -
取り付けレール Standard TS35 DIN Rail in accordance with EN 60715
電線 Input/Output: AWG 20-12
保護構造 -
端子 -
単位重量 0.35 kg (0.77 lb)	寸法 91 x 89.9 x 55.6 mm 3.58” x 3.54” x 2.19”

振動試験 (動作中)

IEC 60068-2-6, Sine Wave: 10-500Hz @ 19.6m/S² (2G peak);
10 min per cycle, 60 min for all X, Y, Z directions

衝撃試験 (動作中)

IEC 60068-2-27, Half Sine Wave: 4G for a duration of 22ms,
3 shocks for each 3 directions, 9 times in total

動作温度

-25°C to +71°C

保管温度

-25°C to +85°C

パワーディレーティング

> 55°C de-rate power by 2.5% / °C

使用湿度

5 to 95% RH (Non-Condensing)

動作高度

0 to 2,000 Meters (6,560 ft)

汚染度

過電圧カテゴリ

過電圧

< 34.8V, SELV Output, Latch Mode

過負荷/過電流

> 102~108% of rated load current, Fold Forward Mode (current rises, voltage drops), Non-Latching (Auto-Recovery)

過温度

> 75°C Surrounding Air Temperature @ 100% load, Latch Mode

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

保護等級

IP20

衝撃に対する保護

Class II (No Primary Earth connection is required)

MTBF

> 500,000 hrs. as per Telcordia SR-332 I/P: 100 Vac, O/P: 100% load, Ta: 35°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1, Limited Power Source (LPS)
UKCA: BS EN 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0KVac

産業用制御装置

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E338991)

安全特別低電圧

SELV (EN 60950)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IS 13152-1

エミッション

(CE & RE)
Generic Standards: CISPR 32, EN/BS EN 55032, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
