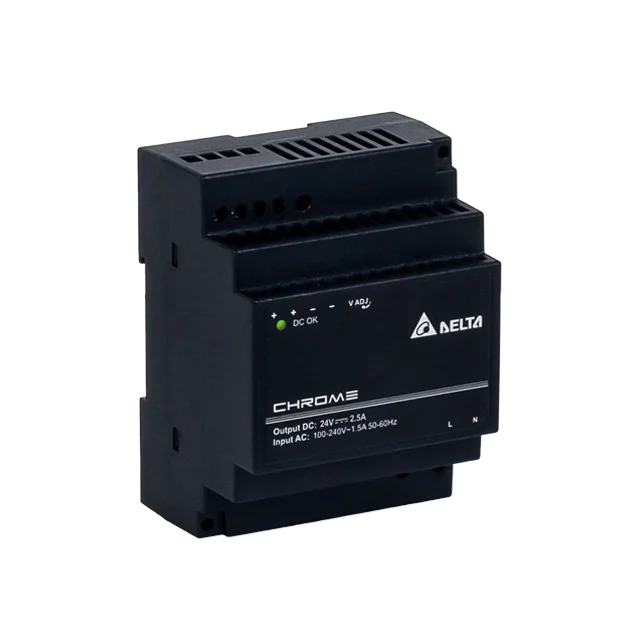

DRC-24V60W1AZ

DINレール

CHROME シリーズ

DRC-24V60W1AZ

出力電圧

24V

出力電力

60W

出力電流

2.5A

入力電圧

90-264Vac

寸法 (H x W x D)

91 x 71 x 55.6 mm

3.58” x 2.80” x 2.19”

質量

0.24 kg (0.53 lb)

特長＆機能

Class II, Double Isolation (No Earth connection is required)
Universal AC input voltage range and full power up to 55°C
Power will not de-rate for the entire input voltage range
Efficiency > 88.0% @ 115Vac & 230Vac
Can be installed in compact cabinets
NEC Class 2 and Limited Power Source (LPS) approvals
Conforms to harmonic current IEC/EN 61000-3-2, Class A
Safety approval according to IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 and UL508

Optional Models

Model	Description
DRC-24V60W1AC	Conformal coating
DRC-24V60W1AG	Grey plastic case

アプリケーション

ダウンロード

Datasheet

Uploaded on 29-Apr-2021

Manual

Uploaded on 25-May-2021


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 03-Jan-2021

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 13-Sep-2022

CE & UKCA

Uploaded on 29-Apr-2021

EAC

Uploaded on 28-Apr-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 11-Jan-2021

Uploaded on 03-Jan-2021

GUIソフトウェア

Tech Specs

出力電流

2.5A

出力電圧

24V

出力電圧調整範囲

24-28Vdc

出力電力

60W

ラインレギュレーション

< 0.5% (@ 90-264Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 90-264Vac input, 0-100% load)

PARD

< 100mVpp

起動時間

< 2,000ms @ nominal input (100% load)

保持時間

> 16ms @ 115Vac,
> 60ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 90-264Vac input, 10-100% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 100Hz)

容量性負荷での起動

3,000μF Max

立ち上がり時間

< 70ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

90-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

DC入力電圧範囲

125-375Vdc

入力電流

< 1.50A @ 115Vac,
< 1.00A @ 230Vac

100%負荷での効率

> 88.0% @ 115Vac & 230Vac

突入電流

< 25A @ 115Vac,
< 50A @ 230Vac

漏洩電流

< 0.25mA @ 240Vac

消費電力

0% load: < 0.4W @ 115Vac & 230Vac
100% load: < 8.0W @ 115Vac & 230Vac

ケースシャーシ/カバー Plastic
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 2 Pins (Rated 300V/25A)
出力端子 4 Pins (Rated 300V/25A)
Signal Terminal -
SPL < 25dBA
入力/出力端子 -
信号 -
取り付けレール Standard TS35 DIN Rail in accordance with EN 60715
電線 Input/Output: AWG 22-12
保護構造 -
端子 -
質量 0.24 kg (0.53 lb)	寸法 91 x 71 x 55.6 mm 3.58” x 2.80” x 2.19”

振動試験 (動作中)

IEC 60068-2-6, Sine Wave: 10-500Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min for all X, Y, Z directions

衝撃試験 (動作中)

IEC 60068-2-27, Half Sine Wave: 4G for a duration of 22ms, 3 shocks for each 3 directions, 9 times in total

動作温度

-25°C to +71°C

保管温度

-25°C to +85°C

パワーディレーティング

> 55°C de-rate power by 2.5% / °C

使用湿度

5 to 95% RH (Non-Condensing)

動作高度

0 to 2,000 Meters (6,560 ft)

汚染度

過電圧カテゴリ

過電圧

< 34.8V, SELV Output, Latch Mode

過負荷/過電流

> 110% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)

過温度

> 75°C Surrounding Air Temperature @ 100% load, Latch Mode

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

保護等級

IP20

衝撃に対する保護

Class II (No Primary Earth connection is required)

MTBF

> 500,000 hrs. as per Telcordia SR-332 (I/P: 100Vac, O/P: 100% load, Ta: 35°C)

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1, Limited Power Source (LPS)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0KVac

産業用制御装置

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E338991)

安全特別低電圧

SELV (EN 60950)

UKCA

In conformance with 2016 No. 1101. The Electrical Equipment (Safety) Regulations 2016 and 2016 No. 1091 The Electromagnetic Compatibility Regulations 2016

エミッション

(CE & RE)
Generic Standards: CISPR 32, EN 55032, FCC Title 47: Class B

イミュニティ

Generic Standards: EN 55024

高調波電流エミッション

IEC/EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN 61000-3-3
