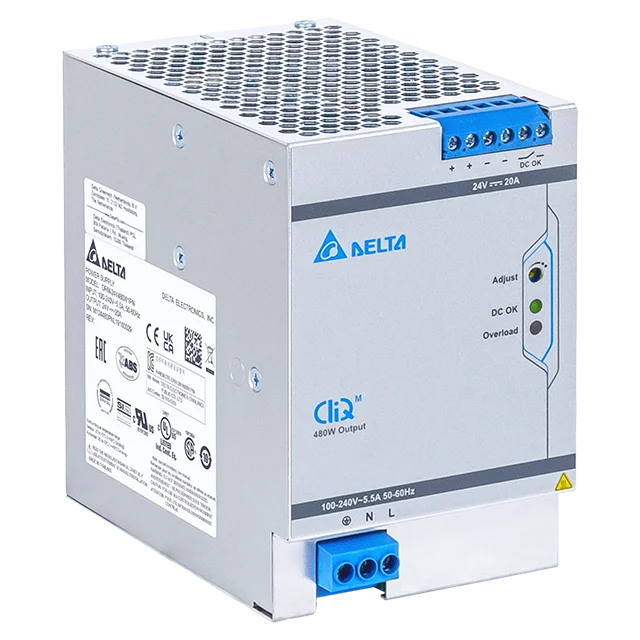

DRM-24V480W1PN

DINレール

CliQ M シリーズ

DRM-24V480W1PN

出力電圧

24V

出力電力

480W

出力電流

20A

入力電圧

85-276Vac

寸法 (H x W x D)

124 x 82 x 127 mm

4.88” x 3.23” x 5.00”

質量

1.40 kg (3.09 lb)

特長＆機能
  • Universal AC input voltage range
  • High power density in corrosion resistant aluminium casing
  • Power Boost of 150% up to 7 seconds
  • Advanced Power Boost (APB)
  • DNV GL and ABS approvals for maritime applications
  • Extreme low temperature cold start at -40°C
  • Built-in DC OK Contact and LED indicator for DC OK/ Overload
  • Conformal coating on PCBAs to protect against common dust and chemical pollutants
  • Certified according to IEC/EN/UL 62368-1
タグ
Conformal Coating, Maritime
アプリケーション


DRM-24V480W1PN
DRM-24V480W1PN

DINレール

CliQ M シリーズ

DRM-24V480W1PN

特長＆機能
  • Universal AC input voltage range
  • High power density in corrosion resistant aluminium casing
  • Power Boost of 150% up to 7 seconds
  • Advanced Power Boost (APB)
  • DNV GL and ABS approvals for maritime applications
  • Extreme low temperature cold start at -40°C
  • Built-in DC OK Contact and LED indicator for DC OK/ Overload
  • Conformal coating on PCBAs to protect against common dust and chemical pollutants
  • Certified according to IEC/EN/UL 62368-1
出力電圧

24V

出力電力

480W

出力電流

20A

入力電圧

85-276Vac

寸法

124 x 82 x 127 mm

4.88” x 3.23” x 5.00”

質量

1.40 kg (3.09 lb)

アプリケーション
タグ
Conformal Coating, Maritime

ダウンロード

ダウンロード

Datasheet

Uploaded on 10-Nov-2021

Manual

Uploaded on 15-Dec-2020


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 15-Dec-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

ABS

Uploaded on 22-Apr-2020

CB

Uploaded on 15-Dec-2020

CE

Uploaded on 15-Dec-2020

CSA

Uploaded on 15-Dec-2020

DNV GL

Uploaded on 03-Sep-2021

EAC

Uploaded on 13-Dec-2023

KC

Uploaded on 15-Dec-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 15-Dec-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 10-Nov-2021

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

出力電流
20A
出力電圧
24V
出力電圧範囲
出力電圧調整範囲
24-28Vdc
出力電力
480W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
10mV Max. (@ 85-276Vac input, 100% load)
ロードレギュレーション
100mV Max. (@ 85-276Vac input, 0-100% load)
PARD
100mVpp Max.
起動時間
1000ms Max. @ 100Vac & 120Vac & 230Vac
保持時間
43ms Typ. @ 100Vac & 120Vac & 230Vac (100% load)
ダイナミックレスポンス
± 5% @ 0-100% load
Slew rate 0.1A/µs (@ 5Hz, 50Hz & 1kHz, 50% Duty Cycle)
容量性負荷での起動
20,000µF Max.
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
100ms Max. @ 100Vac & 120Vac & 230Vac (0µF, 24V, 20A)
100ms Max. @ 100Vac & 120Vac & 230Vac (20,000µF, 24V, 20A)
パワーブーストの持続時間
5 seconds Typ.
7 seconds Max.
パワーブーストの回復時間
17 seconds Typ.
入力電圧表記
100-240Vac
入力電圧範囲
85-276Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
110-300Vdc
DC入力電圧範囲
88-375Vdc
入力電流
5.11A Typ. @ 100Vac, 4.24A Typ. @ 120Vac, 2.29A Typ. @ 230Vac
入力電力(スタンバイモード)
-
100%負荷での効率
93.37% Typ. @ 100Vac, 93.83% Typ. @ 120Vac, 94.17% Typ. @ 230Vac
突入電流
13.0A Max. @ 100Vac & 120Vac & 230Vac
充電時間
-
100%負荷での力率
0.99 Typ. @ 100Vac, 0.99 Typ. @ 120Vac, 0.95 Typ. @ 230Vac
漏洩電流
(Enclosure to Neutral)
< 0.31mA / 0.77mA @ 110Vac, 50Hz, TN/TT system / IT system
< 0.45mA / 1.13mA @ 132Vac, 50Hz, TN/TT system / IT system
< 0.80mA / 2.00mA @ 264Vac, 50Hz, TN/TT system / IT system
電流
-
全高調波歪
-
消費電力
0% load:
5.29W Typ. @ 100Vac, 4.75W Typ. @ 120Vac, 2.84W Typ. @ 230Vac
9.20W Max. @ 100Vac, 9.40W Max. @ 120Vac, 10.20W Max. @ 230Vac

100% load:
34.08W Typ. @ 100Vac, 31.58W Typ. @ 120Vac, 29.70W Typ. @ 230Vac
46.00W Max. @ 100Vac, 40.60W Max. @ 120Vac, 34.00W Max. @ 230Vac
Efficiency @ 10% load
-
ケースシャーシ/カバー
Aluminium
インディケータ
Green LED (DC OK) and Red LED (Overload)
冷却方式
Convection
入力端子
3 Pins (Rated 600V/35A)
出力端子
6 Pins (Rated 300V/28A)
Signal Terminal
-
SPL
< 25dBA
入力/出力端子
-
信号
-
取り付けレール
Standard TS35 DIN Rail in accordance with EN 60715
電線
Input: AWG 18-8
Output: AWG: 14-12
保護構造
-
端子
-
質量
1.40 kg (3.09 lb)
寸法
124 x 82 x 127 mm
4.88” x 3.23” x 5.00”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
-25°C to +70°C (Cold start -40°C)
保管温度
-40°C to +85°C
パワーディレーティング
Vertical Mounting: > 60°C de-rate power by 2.5% / °C
Horizontal Mounting: > 40°C de-rate power by 2.5% / °C
使用湿度
5 to 95% RH (Non-Condensing)
衝撃試験 (非作動)
IEC 60068-2-27, Half Sine Wave: 30G for a duration of 18ms; 3 times per direction, 6 times in total
振動試験 (非作動)
IEC 60068-2-6, Sine Wave: 10-500Hz; 3G peak; displacement of 0.35mm; 60 min per axis for all X, Y, Z directions
保管湿度
-
動作高度
0 to 5,000 Meters (16,400 ft.) for ITE application
0 to 2,500 Meters (8,200 ft.) for Industrial application
汚染度
2
バンプテスト(動作中)
IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total
過電圧カテゴリ
III
According to IEC/EN 62477-1 / EN 60204-1 (clearance and creepage distances) and IEC 62103 (safety part)
Corrosion
-
過電圧
28.8 – 35.2V, SELV Output, Hiccup Mode,
Non-Latching (Auto-Recovery)
過負荷/過電流
> 150% of rated load current, Constant current limit, Auto-Recovery when the fault is removed
過温度
< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)
短絡
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
逆極性保護
-
保護等級
IP20
衝撃に対する保護
Class I with Primary Earth connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
778,800 hrs. (I/P: 100Vac, O/P: 24V, 20A, Ta: 25°C)
468,900 hrs. (I/P: 100Vac, O/P: 24V, 20A, Ta: 40°C)
キャパシタ予想寿命
131,400 hrs. @ 100Vac & 230Vac (O/P: 24V, 20A, Ta: 25°C)
89,880 hrs. @ 100Vac (O/P: 24V, 20A, Ta: 40°C)
103,300 hrs. @ 230Vac (O/P: 24V, 20A, Ta: 40°C)
131,400 hrs. @ 100Vac & 230Vac (O/P: 24V, 10A, Ta: 40°C)
安全証明書
-
電気安全規格
SIQ Bauart: EN 62368-1, EN 61558-1, EN 61558-2-16, EN 61010-1, EN 61010-2-201
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 62368-1, IEC 61558-1, IEC 61558-2-16, IEC 61010-1, IEC 61010-2-201
UKCA: BS EN 62368-1, BS EN 61558-1, BS EN 61558-2-16, BS EN 61010-1, BS EN 61010-2-201
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医療安全規格
-
ガルバニック絶縁
Input / Output: 4.54 KVac
Input / PE: 2.5 KVac
Input / DC OK relay contact: 4.54 KVac (Recommend to connect DC OK pins together with output pins)
Output / PE: 1.5 KVac
Output / DC OK relay contact: 0.5 KVac
DC OK relay contact / PE: 1.5 KVac
産業用制御装置
UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315355),
CSA: CSA C22.2 No. 107.1-01 (File No. 181564)
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
EN/BS EN 60204-1 (over voltage category III)
Electrical Equipment for Use in Electrical Power Installations
IEC/EN/BS EN 62477-1 / IEC 62103
安全特別低電圧
SELV (IEC 60950-1)
Maritime
DNV GL: Germanischer Lloyd classified
ABS: American Bureau for Shipping) PDA Environmental category: C, EMC2
材料と部品
-
絶縁抵抗
> 5 MOhm (Input to Output, 500 Vdc)
PE抵抗
< 0.1 Ohm
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
(CE & RE)
Generic Standards: EN/BS EN 61000-6-3 CISPR 32, EN/BS EN 55032, KN 32, CISPR 11, EN/BS EN 55011, FCC Title 47: Class B
イミュニティ
Generic Standards: EN/BS EN 55024, KN 35, EN/BS EN 61000-6-2
高調波電流エミッション
IEC/EN/BS EN 61000-3-2, Class A
電圧変動とフリッカー
IEC/EN/BS EN 61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
EN/BS EN 61204-3
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
