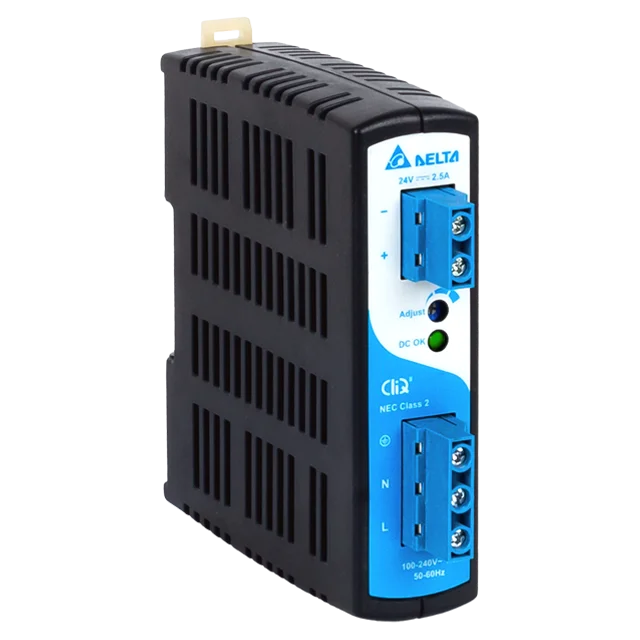

Delta DRP024V060W1NZ 24V 60W 2.5A DINレール CliQ II Series

モデル	説明
DRP024V060W1NZ	Without Class I, Div 2 and ATEX

モデル	説明
DRP024V060W1NZ	Without Class I, Div 2 and ATEX

ダウンロード

Datasheet

アップロード日 02-Jul-2021

Manual

アップロード日 02-Jul-2021


アップロード日 25-Mar-2025

Mechanical Drawing

アップロード日 26-Nov-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

ATEX

アップロード日 17-Sep-2021

アップロード日 26-Nov-2020

アップロード日 16-Aug-2022

CSA

アップロード日 26-Nov-2020

EAC

アップロード日 22-Apr-2020

Hazloc

アップロード日 15-Dec-2020

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

SIQ

アップロード日 26-Nov-2020

TSCA

アップロード日 15-Nov-2023

UKCA

アップロード日 02-Jul-2021

アップロード日 26-Nov-2020

GUIソフトウェア

技術仕様

出力電流

2.5A

出力電圧

24V

出力電圧調整範囲

22-28Vdc

出力電力

60W

ラインレギュレーション

< 0.5% (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 85-264Vac input, 0-100% load)

PARD

< 240mVpp

起動時間

< 3,000ms @ nominal input (100% load)

保持時間

> 20ms @ 115Vac,
> 125ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

8,000µF Max

立ち上がり時間

< 100ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

DC入力電圧範囲

120-375Vdc

入力電流

< 1.50A @ 115Vac,
< 0.80A @ 230Vac

100%負荷での効率

> 89.0% @ 115Vac & 230Vac

突入電流

< 40A @ 115Vac,
< 80A @ 230Vac

漏洩電流

< 0.5mA @ 240Vac

消費電力

0% load: < 0.4W @ 115Vac, < 0.9W @ 230Vac
100% load: < 7.4W @ 115Vac & 230Vac

ケースシャーシ/カバー Plastic
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 3 Pins (Rated 300V/30A)
出力端子 2 Pins (Rated 300V/30A)
信号端子 -
SPL < 40dBA
入力/出力端子 -
信号 -
取り付けレール Standard TS35 DIN Rail in accordance with EN 60715
電線 Input / Output: AWG 20-10
保護構造 -
端子 -
単位重量 0.33 kg (0.73 lb)	寸法 120.6 x 32 x 119.3 mm 4.75” x 1.26” x 4.70”

動作温度

-25°C to +80°C (Cold Start at -40°C)

保管温度

-40°C to +85°C

パワーディレーティング

Vertical / Horizontal: > 50°C de-rate power by 2.5% / °C, > 70°C de-rate power by 4% / °C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 time per direction, 2 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 500Hz @ 30m/S² (3G peak); 60 min per axis for all X, Y, Z direction

動作高度

0 to 2,500 Meters (8,200 ft.)

汚染度

バンプテスト(動作中)

IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total

過電圧カテゴリ

III
According to IEC/EN 62477-1 / EN 60204-1 (clearance and creepage distances) and IEC 62103 (safety part)

過電圧

< 32V, ±10%, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)

過負荷/過電流

> 110-150% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)

過温度

< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

保護等級

IP20

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 800,000 hrs. as per Telcordia SR-332 (I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C)

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

SIQ Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 62368-1
Limited Power Source (LPS)
UKCA: BS EN 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

For DRP024V060W1NY:
In conformance with Equipment for explosive atmospheres (ATEX) directive 2014/34/EU

ガルバニック絶縁

Input to Output: 4.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 1.5KVac

産業用制御装置

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315355)
CSA: CSA C22.2 No. 107.1-01 (File No. 181564)

Hazardous Location / ATEX

(For DRP024V060W1NY)
cCSAus: CSA C22.2 No. 213-M1987, ANSI / ISA 12.12.01:2007 [Class I, Division 2, Group A, B, C, D T4, Ta= -25°C to +80°C (> +50°C derating)]

ATEX: EN 60079-0:2009, EN 60079-15:2010 [II 3G Ex nA nC IIC T4 Gc, Ta= -25°C to +80°C (> +50°C derating)]
Certificate No. EPS 12 ATEX 1 491 X

Electrical Equipments of Machines

EN/BS EN 60204-1 (over voltage category III)

Electrical Equipment for Use in Electrical Power Installations

IEC/EN/BS 62477-1 / IEC 62103

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

(CE & RE)
Generic Standards: CISPR 32, EN/BS EN 55032, CISPR 11, EN/BS EN 55011, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-2

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3

Component Power Supply for General Use

EN/BS EN 61204-3
