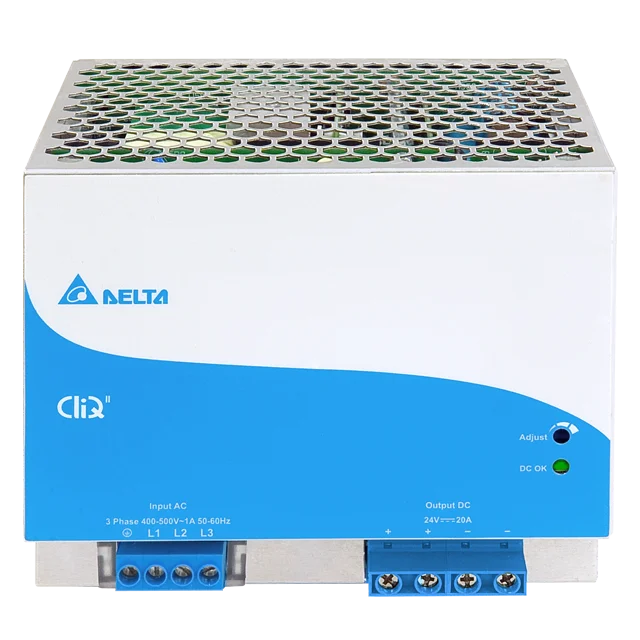

Delta DRP024V480W3BN?optional_model=DRP024V480W3BN 24V 480W 20A DINレール CliQ II Series

Model	Description
DRP024V480W3BN	Without Class I, Div 2 and ATEX

Model	Description
DRP024V480W3BN	Without Class I, Div 2 and ATEX

ダウンロード

Datasheet

Uploaded on 25-Jun-2024

Manual

Uploaded on 02-Jul-2021


Uploaded on 05-Jun-2024

Mechanical Drawing

Uploaded on 03-Dec-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

ATEX

Uploaded on 17-Sep-2021

BIS

Uploaded on 25-Jun-2024

Uploaded on 03-Dec-2020

Uploaded on 16-Aug-2022

CSA

Uploaded on 03-Dec-2020

EAC

Uploaded on 15-Aug-2022

Hazloc

Uploaded on 26-Nov-2020

Uploaded on 12-May-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

SIQ

Uploaded on 03-Dec-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 12-May-2021

Uploaded on 03-Dec-2020

GUIソフトウェア

Tech Specs

出力電流

20A

出力電圧

24V

出力電圧調整範囲

24-28 Vdc

出力電力

480W

ラインレギュレーション

< 0.5% (@ 3 x 320-600Vac input, 100% load)

ロードレギュレーション

< 1.0% (@ 3 x 320-600Vac input, 0-100% load)

PARD

< 150mVpp

起動時間

< 1,000ms @ nominal input (100% load)

保持時間

> 20ms @ 3 x 400Vac & 3 x 500Vac (100% load)

ダイナミックレスポンス

± 5% @ 3 x 320-600Vac input, 10-90% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

10,000µF Max

立ち上がり時間

< 100ms @ nominal input (100% load)

入力電圧表記

3 x 400-500Vac

入力電圧範囲

3 x 320-600Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

DC入力電圧範囲

450-800Vdc

入力電流

< 1.00A @ 3 x 400Vac
< 0.75A @ 3 x 500Vac

100%負荷での効率

> 91.0% @ 3 x 400Vac & 3 x 500Vac

突入電流

< 50A @ 3 x 400Vac & 3 x 500Vac

100%負荷での力率

> 0.95 @ 3 x 400Vac,
> 0.94 @ 3 x 500Vac

漏洩電流

< 3.5mA @ 3 x 600Vac

消費電力

0% load: < 5.0W @ 3 x 400Vac & 3 x 500Vac
100% load: < 47.0W @ 3 x 400Vac & 3 x 500Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 4 Pins (Rated 600V/35A)
出力端子 4 Pins (Rated 300V/30A)
Signal Terminal -
SPL < 40dBA
入力/出力端子 -
信号 -
取り付けレール Standard TS35 DIN Rail in accordance with EN 60715
電線 Input: AWG 18-8 Output: AWG 12-10
保護構造 -
端子 -
質量 1.35 kg (2.98 lb)	寸法 121 x 140 x 117.3 mm 4.76” x 5.51” x 4.62”

動作温度

-25°C to +80°C (Cold Start at -40°C)

保管温度

-40°C to +85°C

パワーディレーティング

Vertical: > 50°C de-rate power by 2.5% / °C, > 70°C de-rate power by 5% / °C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, 30G (300m/S for a duration of 18ms, 3 times per direction, 6 times in total

振動試験 (非作動)

IEC 60068-2-6, 10Hz to 500Hz @ 30m/S² (3G peak); 60 min per axis for all X, Y, Z direction

動作高度

0 to 2,500 Meters (8,200 ft.) for ITE application
0 to 2,000 Meters (6,560 ft.) for Industrial application

汚染度

バンプテスト(動作中)

IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total

過電圧カテゴリ

III
According to IEC/EN 62477-1 / EN 60204-1 (clearance and creepage distances) and IEC 62103 (safety part)

過電圧

32V ±10%, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)

過負荷/過電流

> 200% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)

過温度

< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

短絡

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

保護等級

IP20

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 500,000 hrs. as per Telcordia SR-332 (I/P: 3 x 400Vac, O/P: 100% load, Ta: 25°C)

キャパシタ予想寿命

10 years (3 x 400Vac & 3 x 500Vac, 50% load @ 40°C)

電気安全規格

SIQ Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 62368-1
UKCA: BS EN 62368-1
BIS: IS 13152-1
KC: K 60950-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
DRP024V480W3BA:
In conformance with Equipment for explosive atmospheres (ATEX) directive 2014/34/EU

ガルバニック絶縁

Input to Output 4.0KVac
Input to Ground 2.0KVac
Output to Ground 1.5KVac

産業用制御装置

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315355)
CSA: CSA C22.2 No. 107.1-01 (File No. 181564)

Hazardous Location / ATEX

(For DRP024V480W3BA)
cCSAus: CSA C22.2 No. 213-M1987 and ANSI / ISA 12.12.01:2007 [Class I, Division 2, Group A, B, C, D T4, Ta = -25°C to +80°C (> +50°C derating)]

ATEX: EN 60079-0:2012, EN 60079-15:2010 [II 3G Ex nA IIC T4 Gc, Ta= -25°C to +80°C (> +50°C derating)]
Certificate No. EPS 13 ATEX 1 575 X

Electrical Equipments of Machines

EN/BS EN 60204-1 (over voltage category III)

Electrical Equipment for Use in Electrical Power Installations

IEC/EN/BS EN 62477-1 / IEC 62103

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

(CE & RE)
Generic Standards: CISPR 32, EN/BS EN 55032, KN 32, CISPR 11, EN/BS EN 55011, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, KN 35, EN/BS EN 61000-6-2

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3

Component Power Supply for General Use

EN/BS EN 61204-3
