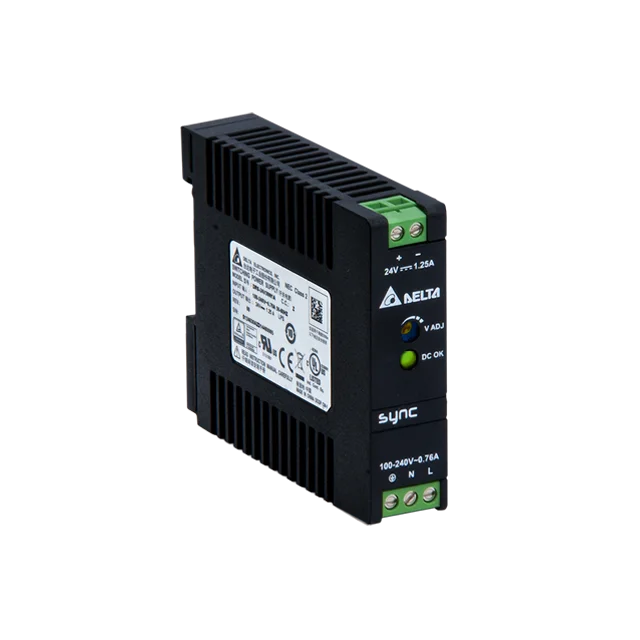

Delta DRS-24V30W1AZ 24V 30W 1.25A DINレール SYNC Series

ダウンロード

Datasheet

Uploaded on 28-Feb-2022

Manual

Uploaded on 22-Apr-2020


Uploaded on 05-Jun-2024

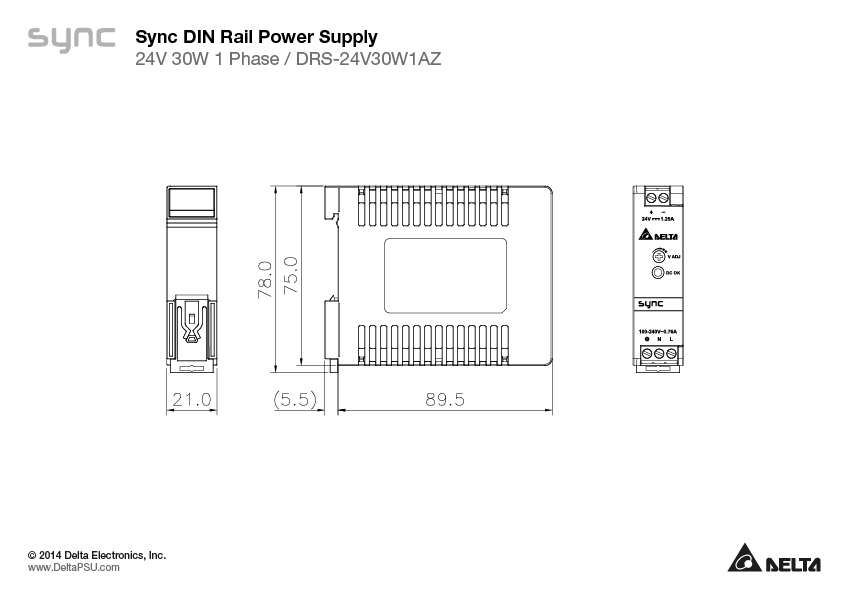

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認証

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 17-Aug-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 27-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2021

GUIソフトウェア

Tech Specs

出力電流

1.25A

出力電圧

24V

出力電圧調整範囲

21.6-26.4Vdc

出力電力

30W

ラインレギュレーション

< 1% typ. (@ 85-264Vac, 100% load)

ロードレギュレーション

< 1% typ. (@ 85-264Vac, 0-100% load)

PARD

< 150mVpp @ > 0°C to 70°C
< 500mVpp @ 0°C to -20°C

起動時間

< 3,000ms @ 115Vac
< 1,600ms @ 230Vac (100% load)

保持時間

> 20ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-50% load, 50-100% (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 100Hz)

容量性負荷での起動

3,000μF Max

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

< 0.80A@115Vac, < 0.40A @ 230Vac

100%負荷での効率

88.0% typ.@ 230Vac

突入電流

(Cold Start)
< 30A @ 115Vac ,< 60A @ 230Vac

漏洩電流

< 0.5mA @ 240Vac

消費電力

No load: < 0.5W @ 115Vac & 230Vac
100% load: < 2.5W @ 115Vac & 230Vac

ケースシャーシ/カバー Plastic
インディケータ Green LED: DC OK
冷却方式 Convection
入力端子 -
出力端子 -
Signal Terminal -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
質量 0.10 kg (0.22 lb)	寸法 75 x 21 x 89.5 mm 2.95” x 0.83” x 3.52”

振動試験 (動作中)

IEC 60068-2-6, Sine Wave: 10-500Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min for X direction

衝撃試験 (動作中)

IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms, 1 shock for X direction

動作温度

-20°C to +70°C

保管温度

-40°C to +85°C

パワーディレーティング

Temperature: -10°C to -20°C de-rate power by 5% / °C
> 55°C de-rate power by 3.33% / °C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction

振動試験 (非作動)

IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions

過電圧カテゴリ

過電圧

< 34.8V, SELV Output, Auto-Recovery

過負荷/過電流

110-150% of rated load current, Hiccup Mode,
Non-Latching (Auto-Recovery when the fault is removed)

過温度

Auto-Recovery

短絡

Auto-Recovery when the fault is removed

保護等級

IP20

衝撃に対する保護

Class I with PE connection

MTBF

Telcordia SR-332: > 700,000 hrs.
I/P: 100Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1, CSA C22.2 No. 60950-1 (File No. E131881)
UL 62368-1, CSA C22.2 No. 62368-1 (File No. E131881)
CB Scheme: IEC 60950-1, IEC 62368-1 Limited Power Source (LPS)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

産業用制御装置

UL/cUL listed to UL 508 and CSA C22.2 No. 107.1-01 (File No. E338991)

安全特別低電圧

SELV (EN 60950)

UKCA

In conformance with 2016 No. 1101. The Electrical Equipment (Safety) Regulations 2016 and 2016 No. 1091
The Electromagnetic Compatibility Regulations 2016

エミッション

(CE & RE)
Generic Standards: EN 61000-6-3, EN 61000-6-4 CISPR 32, EN 55032, FCC Title 47: Class B

イミュニティ

Generic Standards: EN 55024

電圧変動とフリッカー

IEC/EN 61000-3-3
