Delta DRS-24V50W1NZ 24V 50W 2.1A DINレール SYNC Series

モデル	説明
DRS-24V50W1NR	Without DC OK contact

モデル	説明
DRS-24V50W1NR	Without DC OK contact

ダウンロード

Datasheet

アップロード日 27-Dec-2021

Manual

アップロード日 23-Sep-2021


アップロード日 26-Mar-2025

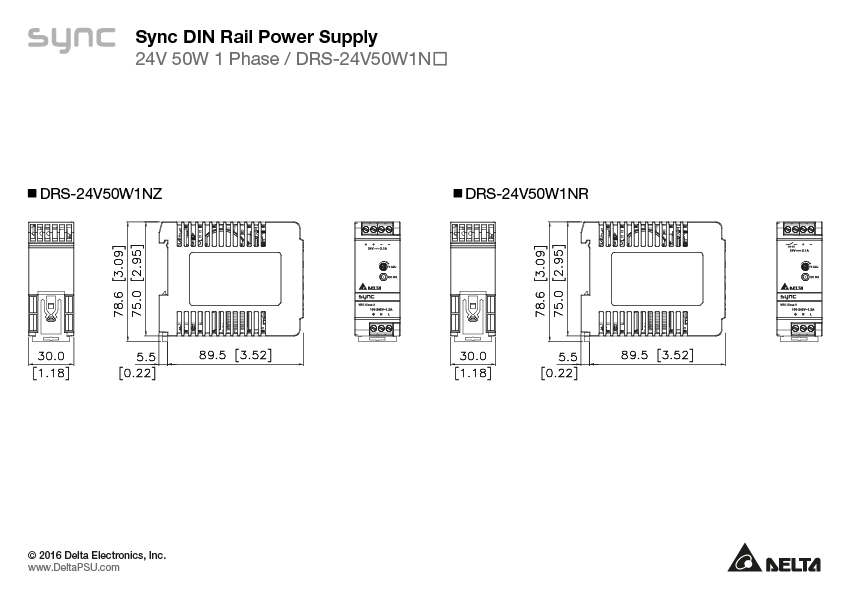

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

アップロード日 09-Apr-2024

EAC

アップロード日 22-Apr-2020

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 22-Apr-2020

UKCA

アップロード日 27-Dec-2021

アップロード日 09-Apr-2024

GUIソフトウェア

技術仕様

出力電流

2.1A

出力電圧

24V

出力電圧調整範囲

24-28Vdc

出力電力

50W

ラインレギュレーション

< 0.5% (@ 85-264Vac, 100% load)

ロードレギュレーション

< 1.0% (@ 85-264Vac, 0-100% load)

PARD

< 70mVpp @ > 0°C to 70°C
< 100mVpp @ 0°C to -20°C

起動時間

< 2,000ms @ 115Vac (100% load)
< 1,000ms @ 230Vac (100% load)

保持時間

> 20ms @ 115Vac (100% load)
> 100ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

3,000μF Max

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

DC入力電圧範囲

120-375Vdc

入力電流

< 0.9A@115Vac, < 0.55A @ 230Vac

100%負荷での効率

> 88%@ 115Vac, > 89% @ 230Vac

突入電流

< 30A @ 115Vac, < 50A @ 230Vac

漏洩電流

< 0.5 mA @ 264 Vac

消費電力

0% load: < 0.3W @ 115Vac, < 0.4W@ 230Vac
100% load: < 6W @ 115Vac & 230Vac

ケースシャーシ/カバー Plastic
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.18 kg (0.40 lb)	寸法 75 x 30 x 89.5 mm 2.95” x 1.18” x 3.52”

振動試験 (動作中)

IEC 60068-2-6, Sine Wave: 10-500Hz; 2G peak; displacement of 0.35mm; 1 octave per min; 60 min per axis for all X, Y, Z directions

衝撃試験 (動作中)

IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms; 1 time in X axis

動作温度

-20°C to +70°C (Cold start at -40°C@ 40% load)

保管温度

-40°C to +85°C

パワーディレーティング

-10°C to -20°C de-rate power by 2% / °C
> 55°C de-rate power by 3.33% / °C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction, 9 times in total

振動試験 (非作動)

IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions

動作高度

0 to 2,000 Meters (6,560 ft.)

汚染度

過電圧

< 34.8V, SELV Output, Latch Mode

過負荷/過電流

105~120% of rated load current, Foldback Mode (continuous current, voltage drops), Auto-recovery when the fault is removed

過温度

< 75°C Surrounding Air Temperature @ 100% load, Latch Mode

短絡

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)

保護等級

IP20

衝撃に対する保護

Class I with PE connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C
231,000 hrs. as per MIL-HDBK-217F
I/P: 115Vac & 230Vac,O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115ac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1, UL 62368-1, CSA C22.2 No. 60950-1 (File No. E191395)
CB Scheme: IEC 60950-1, IEC 62368-1, Limited Power Source (LPS)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 3.0 KVac
Output to Ground: 0.5 KVac

産業用制御装置

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315335)

安全特別低電圧

SELV (IEC 60950)

材料と部品

RoHS Directive 2011/65/EU Compliant

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

Generic Standards: EN/BS EN 61000-6-3, EN/BS EN 61000-6-4,
CISPR 32, EN/BS EN 55032, EN/BS EN 55011, FCC Title 47: Class B

イミュニティ

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-1, EN/BS EN 61000-6-2

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3

Component Power Supply for General Use

EN 61204-3
